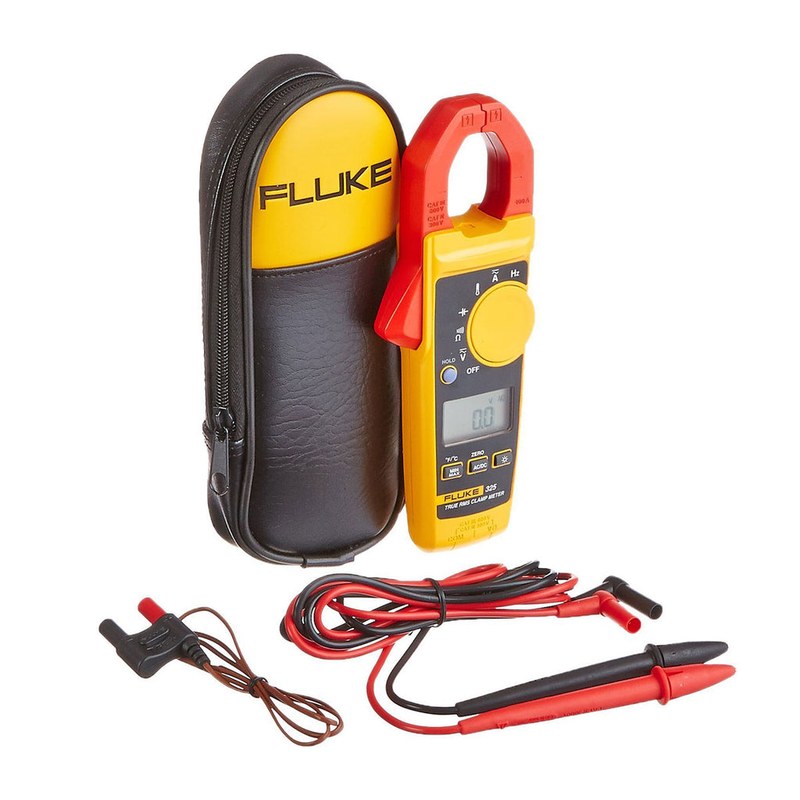

Токоизмерительные клещи Fluke 325 для электротехнических измерений

Токоизмерительные клещи Fluke 325 контролируют электрические величины без разрыва токоведущей цепи. Прибор сочетает измерение переменного и постоянного тока с функциями мультиметра. Преобразование True RMS определяет действующее значение искаженного сигнала, возникающего при работе импульсных источников и регулируемых нагрузок. Компактная конструкция рассчитана на эксплуатацию в плотной компоновке низковольтного оборудования.

Измерительные характеристики

Диапазоны Fluke 325 охватывают основные операции, выполняемые при эксплуатации электрооборудования. Ключевые параметры прибора включают:

• переменный ток до 400 А с измерением истинного среднеквадратического значения,
• постоянный ток до 400 А,
• переменное напряжение до 600 В,
• постоянное напряжение до 600 В,
• сопротивление до 40 кОм,
• электрическую емкость до 1000 мкФ,
• частоту от 5 до 500 Гц,
• температуру от −10 до +400 C с термопарой типа K,
• раскрытие губок 30 мм,
• категории безопасности CAT III 600 В и CAT IV 300 В.

Диапазоны тока 40,00 и 400,0 А дают разрешение 0,01 А на нижней ступени и возможность контроля силовых линий на верхней. Режим сопротивления применяют для проверки обмоток, проводников и контактов после снятия напряжения. Емкостный канал служит для оценки конденсаторов.

Принцип измерения тока

После охвата отдельного проводника замкнутый магнитопровод воспринимает поле, создаваемое протекающим током. В режиме переменного тока измерительный тракт вычисляет действующее значение. Постоянная составляющая определяется магниточувствительным элементом, реагирующим на величину и направление поля. Рабочая последовательность предусматривает:

• выбор переменного или постоянного тока поворотным переключателем,
• обнуление показаний перед измерением постоянного тока,
• размещение одного проводника внутри рабочего окна,
• полное смыкание губок без зазора,
• расположение проводника ближе к центру окна,
• считывание установившегося результата.

При одновременном охвате фазного и нейтрального проводников их магнитные потоки компенсируются, поэтому ток нагрузки таким способом не измеряют. Перед контролем постоянного тока выполняют обнуление при закрытых губках вдали от шин.

Контактные режимы

Напряжение, сопротивление, частота, емкость и температура измеряются через входные гнезда. Щупы присоединяют с учетом маркировки разъемов и допустимой категории. Основные операции выполняются в следующем порядке:

• параллельное подключение щупов к цепи при измерении напряжения,
• снятие питания при проверке сопротивления и целостности,
• полный разряд конденсатора перед оценкой его емкости,
• подключение термопары типа K с соблюдением полярности,
• удержание надежного контакта до стабилизации показаний.

Подача напряжения на вход в режиме сопротивления или емкости недопустима. Звуковая прозвонка ускоряет поиск разрывов в обесточенной проводке. Результат температурного контроля зависит от контакта датчика с поверхностью и времени установления теплового равновесия.

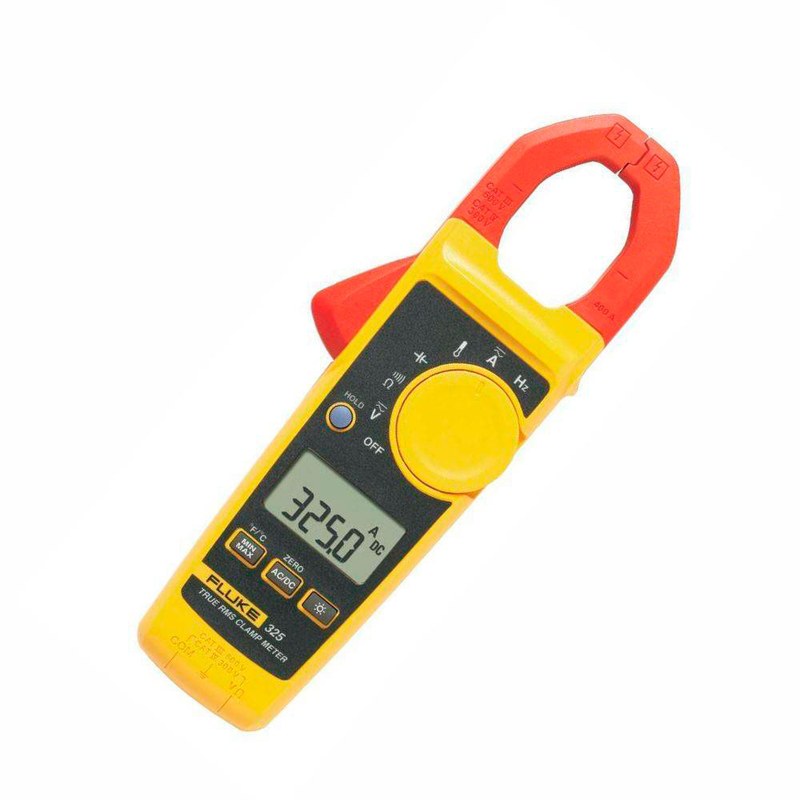

Конструкция и управление

Корпус Fluke 325 удерживается одной рукой. Подпружиненный рычаг раскрывает губки, образующие после отпускания замкнутый магнитный контур. Поворотный переключатель задает измеряемую величину. Экран снабжен подсветкой. Функция удержания фиксирует отсчет, а регистрация минимального и максимального значений отражает изменение параметра за период наблюдения. Основные конструктивные элементы представлены следующим составом:

• изолированные губки с магнитопроводом,
• рычаг раскрытия для управления одной рукой,
• поворотный переключатель измерительных функций,
• кнопки дополнительных режимов,
• цифровой дисплей с подсветкой,
• гнезда для щупов и термопары,
• защищенный корпус с батарейным отсеком.

Области применения

Функциональность Fluke 325 ориентирована на эксплуатационную и ремонтную диагностику. Прибор применяется для решения следующих задач:

• контроля нагрузки фазных проводников и выявления перегрузки,
• сравнения токов в трехфазных линиях,
• проверки напряжения в щитах и на выводах оборудования,
• диагностики цепей управления, нагревателей и электродвигателей,
• контроля контакторов, кабелей и соединений,
• измерения температуры контактной термопарой,
• проверки конденсаторов и целостности обесточенных цепей,
• оценки частоты источников переменного напряжения.

Совмещение функций клещей и мультиметра упрощает последовательный контроль цепи, снижая число переключений между отдельными измерительными приборами.

Таким образом, Fluke 325 объединяет измерение тока до 400 А, напряжения до 600 В, сопротивления, частоты, емкости и температуры. True RMS повышает достоверность контроля нелинейных нагрузок, а губки с раскрытием 30 мм приспособлены к работе в электрощитах. Категории CAT III 600 В и CAT IV 300 В задают область безопасного применения. Компания «Олниса» осуществляет поставку Fluke 325 и другого промышленного оборудования для эксплуатационных, ремонтных и измерительных подразделений предприятий.
