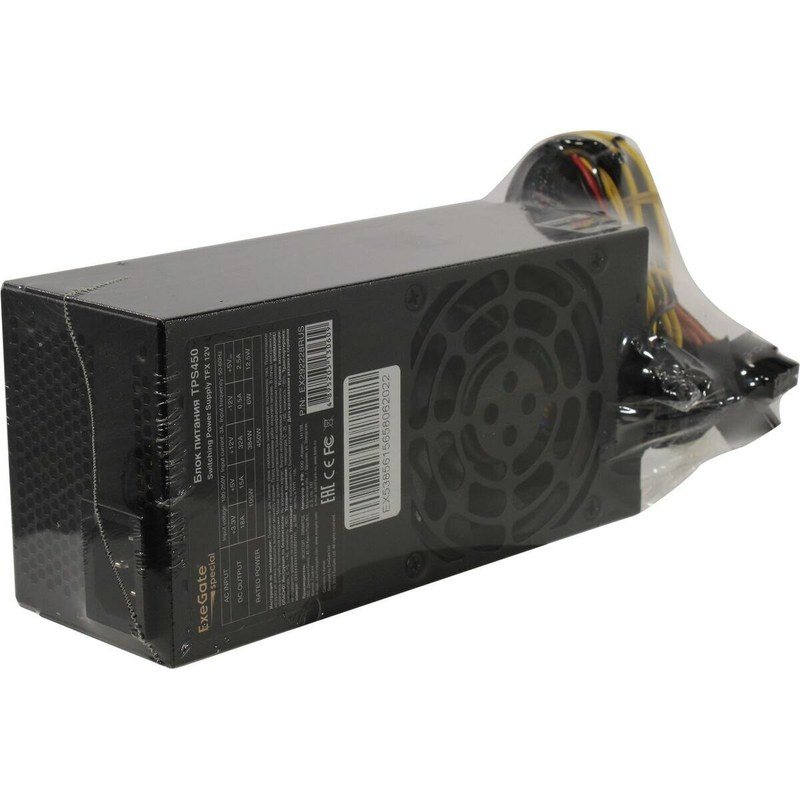

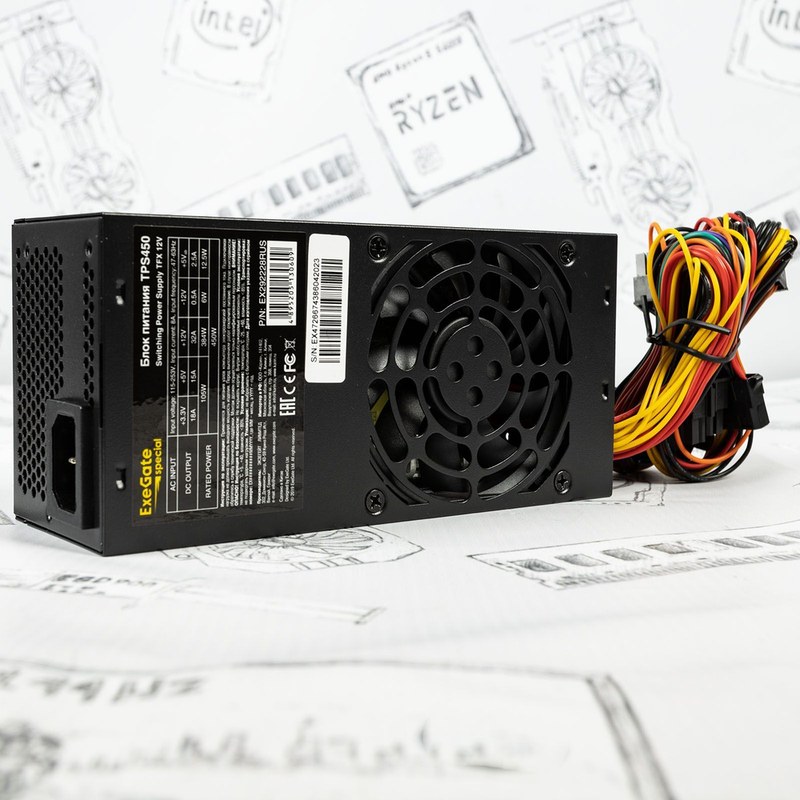

ExeGate TPS450 EX292228RUS — источник питания TFX для компактных компьютерных конфигураций

Ограниченный объем системного корпуса предъявляет особые требования к источнику электропитания: он должен занимать минимум пространства, но при этом обеспечивать необходимые линии для процессора, материнской платы, накопителей и дополнительного оборудования. ExeGate TPS450 EX292228RUS решает эту задачу за счет исполнения TFX 12V и максимальной мощности 450 Вт.

Технические характеристики

Основные параметры TPS450, важные при оценке совместимости с компьютерной системой, включают:

• производитель — ExeGate,
• серия — Special TPS,
• модель — TPS450,
• поставочный артикул — EX292228RUS,
• базовый P/N — EX292228,
• стандарт корпуса — TFX 12V,
• ток +5VSB — до 2,5 А,
• совместный предел +3,3 В и +5 В — 105 Вт,
• доступная мощность +12 В — до 384 Вт,
• предел по −12 В — 6 Вт,
• предел дежурной линии +5VSB — 12,5 Вт,
• основное подключение системной платы — 24 pin ATX,
• разъем процессорного питания — 4+4 pin CPU,
• подключение PCI-E — 6+2 pin,
• количество SATA — 3,
• количество Molex — 2,
• охлаждающий вентилятор — 80 мм,
• подшипник вентилятора — гидродинамический,
• акустический уровень — 30–35 дБА,
• защитные функции — SCP, OVP, UVP, OCP, OPP/OLP, OTP, SIP,
• расчетная наработка на отказ — 100 000 часов,
• допустимая рабочая температура — от 0 до +40 °C,
• влажность при хранении — 20–90 %,
• размер корпуса — 84 × 65 × 175 мм,
• цвет — черный.

Особенности конструкции устройств

Корпус TPS450 имеет вытянутую геометрию TFX, благодаря которой источник помещается в узкое пространство, недоступное для стандартного ATX-блока. Такое размещение востребовано в системах Slim Desktop, терминалах и специализированных компьютерах, где внутренний объем распределен между платой, накопителями и другими компонентами практически без свободного запаса. Энергетическая схема построена с выраженным акцентом на 12-вольтовую нагрузку. Через линию +12 В блок способен передать до 384 Вт, тогда как каналы +3,3 В и +5 В ограничены общей мощностью 105 Вт. Подобное распределение соответствует характеру современных компьютерных систем: наиболее требовательные узлы получают питание через преобразователи, связанные преимущественно с +12 В. Подключение компонентов организовано без необходимости нестандартных переходников для типовой компактной сборки. 24-контактный кабель обслуживает системную плату, разъем 4+4 pin формирует питание процессорного преобразователя, а PCI-E 6+2 pin предусмотрен для совместимой платы расширения. Три SATA позволяют распределить питание между современными накопителями, а два Molex сохраняют возможность подключения периферии с четырехконтактным интерфейсом. Отвод тепла выполняется 80-миллиметровым вентилятором. Вращающийся узел выполнен на гидродинамическом подшипнике, а создаваемый воздушный поток проходит через внутреннюю силовую часть корпуса. Такое решение особенно важно для TFX-формата, где плотное расположение элементов оставляет меньше пространства для естественной циркуляции воздуха.

Области применения

Компактное TFX-исполнение определяет основную сферу использования TPS450. Блок подходит для следующих систем:

• промышленные вычислительные станции,
• тонкие настольные корпуса,
• компактные офисные компьютеры,
• POS-терминалы,
• кассовые комплексы,
• информационные киоски,
• малого форм-фактора рабочие станции,
• оборудование видеонаблюдения,
• терминальные компьютеры,
• встраиваемые вычислительные устройства,
• Mini-ITX системы с совместимым отсеком,
• mATX сборки в корпусах под TFX,
• специализированные ПК с ограниченным внутренним пространством.

Компания «Олниса» осуществляет поставку блоков питания ExeGate для компьютерных, промышленных и специализированных вычислительных систем. Покупателям доступны технические консультации по представленному оборудованию и оперативная доставка по всей стране.

Преимущества

Практическая ценность TPS450 проявляется прежде всего в его совместимости с системами, где стандартный источник питания занимает слишком много места. К основным преимуществам относятся:

• экономия внутреннего пространства компьютерного корпуса,
• возможность построения полноценной системы в формате TFX,
• значительная доля мощности, доступная современной 12-вольтовой нагрузке,
• поддержка отдельного питания процессорного узла,
• возможность подключения совместимой PCI-E платы,
• подключение нескольких современных накопителей,
• сохранение интерфейсов для периферии Molex,
• принудительный отвод тепла из плотного корпуса,
• гидродинамический узел вентилятора для продолжительной эксплуатации,
• комплексный контроль основных аварийных электрических режимов,
• пригодность для непрерывно работающих терминальных систем,
• универсальность для офисных и специализированных компактных компьютеров.

Таким образом, ExeGate TPS450 EX292228RUS ориентирован на компьютерные конфигурации, в которых размеры источника питания имеют такое же значение, как его электрические возможности.
