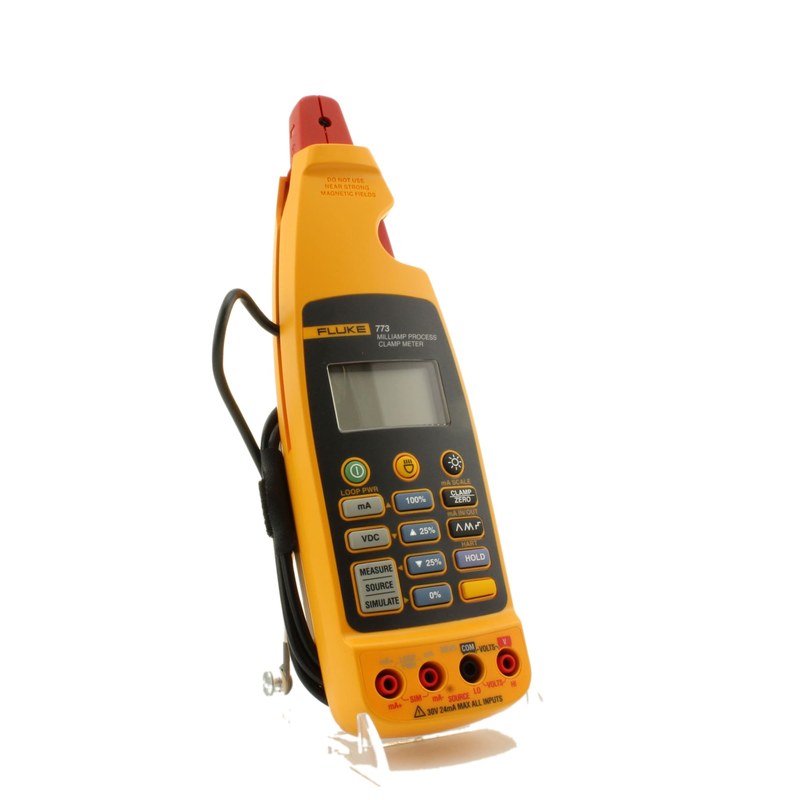

Fluke 773 CAL 5160682 — клещи-калибратор для токовых петель 4–20 мА
Токовая петля 4–20 мА остается одним из основных способов передачи аналогового сигнала между промышленным датчиком, контроллером, регулятором или исполнительным устройством. При поиске неисправностей важно определить, соответствует ли фактический ток заданному технологическому значению, не нарушая при этом работу самого контура. Fluke 773 CAL 5160682 рассчитан именно на такую диагностику. Главная особенность прибора заключается в возможности измерять малые постоянные токи непосредственно клещевым датчиком, без размыкания проводника.
Технические характеристики
Основные параметры Fluke 773 CAL, определяющие возможности работы с токовыми петлями, включают:
- производитель — Fluke,
- модель — 773 CAL,
- каталожный номер — 5160682,
- тип прибора — клещи-калибратор токовых петель,
- основной рабочий сигнал — 4–20 мА,
- измерение токовыми клещами — от 0 до 100,0 мА,
- диапазон повышенной точности клещевого измерения — 0–20,99 мА,
- точность на диапазоне до 20,99 мА — 0,2 % + 5 отсчетов,
- точность от 21,0 до 100,0 мА — 1 % + 5 отсчетов,
- измерение тока через входные гнезда — 0–24,00 мА,
- точность последовательного измерения — 0,2 % + 2 отсчета,
- функция Hold — предусмотрена,
- подсветка рабочей зоны — предусмотрена,
- максимальный диаметр измеряемого проводника — 4,5 мм,
- рабочая температура — от −10 до +50 °C,
- температура хранения — от −25 до +60 °C,
- степень защиты — IP40,
- питание — 4 батареи AA,
- ресурс батарей в режиме генерации — около 12 часов при нагрузке 500 Ом,
- габариты — 44 × 70 × 246 мм,
- масса — около 410 г,
- гарантия на электронику — 3 года,
- сертификат калибровки — входит в исполнение CAL.
Особенности конструкции устройств

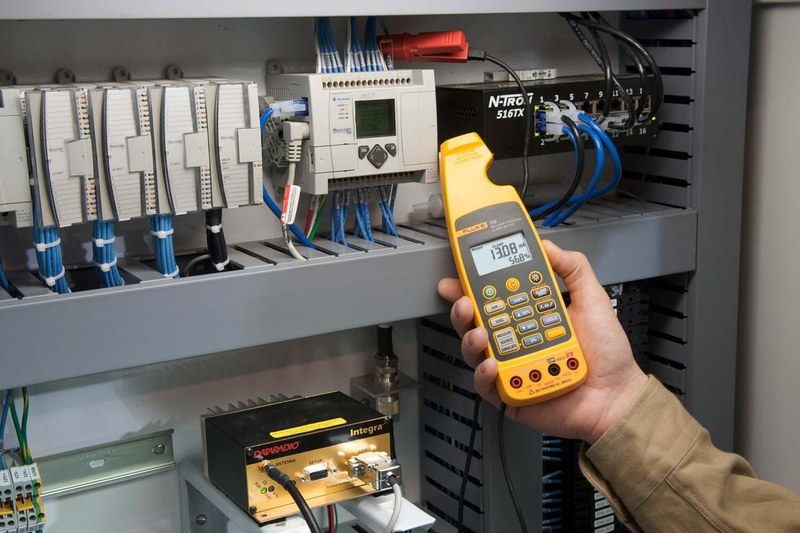

Измерительный тракт Fluke 773 отличается от обычных токовых клещей тем, что рассчитан на очень малые значения постоянного тока. Для токовой петли 4–20 мА это принципиально: стандартные силовые клещи, рассчитанные на десятки и сотни ампер, не обеспечивают достаточной чувствительности для технологических сигналов. У Fluke 773 верхняя часть корпуса содержит специализированный клещевой датчик, через который пропускается один проводник петли. При таком способе измерения цепь остается замкнутой. Контроллер, датчик и исполнительный механизм продолжают работать в штатном режиме, а специалист получает фактическое значение тока без снятия клеммы и без риска временно нарушить технологический процесс. Особенно это удобно при поиске плавающих неисправностей, которые могут исчезнуть после размыкания цепи. Клещевой модуль можно отсоединить от основной части прибора и использовать как удаленный датчик. Это облегчает работу внутри плотных шкафов автоматики, где проводники расположены между клеммами, реле и модулями ввода-вывода. Встроенная подсветка дополнительно помогает различать нужную жилу в плохо освещенном шкафу. Если требуется не только наблюдать сигнал, Fluke 773 работает как полноценный источник. Прибор способен сформировать ток до 24 мА и подать его на аналоговый вход ПЛК, регулятора или другого устройства. Таким способом проверяется реакция системы на заданное значение без участия штатного передатчика. Режим имитации действует иначе: калибратор замещает двухпроводный передатчик и регулирует ток, используя внешнее питание контура. Это позволяет проверить входной канал системы управления в условиях, максимально близких к реальной токовой петле.
Области применения
Fluke 773 CAL применяется при наладке и диагностике контуров промышленной автоматики. Основные направления использования:
- токовые петли 4–20 мА,
- аналоговые выходы датчиков,
- аналоговые входы ПЛК,
- позиционеры регулирующих клапанов,
- преобразователи давления,
- температурные передатчики,
- расходомеры,
- уровнемеры,
- преобразователи и изоляторы сигналов,
- регуляторы технологических процессов,
- системы диспетчеризации,
- контрольно-измерительные шкафы,
- пусконаладочные работы,
- поиск обрывов и ошибок аналоговых цепей,
- проверка петли без остановки технологического оборудования.
Компания «Олниса» осуществляет поставку измерительного и калибровочного оборудования Fluke для промышленной автоматизации, энергетики и сервисных подразделений. Клиентам доступны технические консультации по представленным приборам и оперативная доставка по всей стране. Для точной идентификации исполнения рекомендуется использовать обозначение Fluke 773 CAL и Part No. 5160682. Базовая версия Fluke 773 имеет номер 3362365, тогда как вариант CAL дополнительно комплектуется прослеживаемым сертификатом калибровки.
Преимущества
Практическая ценность Fluke 773 CAL заключается в возможности диагностировать токовую петлю на разных этапах без использования нескольких отдельных приборов:
- контроль сигнала 4–20 мА без разрыва цепи,
- сохранение штатной работы технологического контура во время измерения,
- проверка аналогового входа путем генерации тестового тока,
- имитация работы двухпроводного передатчика,
- питание датчика непосредственно от калибратора,
- разделение неисправности между датчиком, линией и контроллером,
- работа с напряжением 0–10 В,
- удобная диагностика в плотных шкафах автоматики,
- отображение сигнала одновременно в мА и процентах диапазона,
- быстрая проверка линейности ступенями по 25 %,
- пригодность для действующих технологических установок,
- документированная калибровка в исполнении CAL.
Таким образом, Fluke 773 CAL 5160682 предназначен для специалистов, которым необходимо диагностировать токовые петли 4–20 мА без лишнего вмешательства в работающую систему. Клещевой способ измерения позволяет увидеть реальный ток в проводнике, не отсоединяя его от клеммы, а режимы генерации, имитации и питания петли дают возможность последовательно проверить каждый элемент канала автоматизации.
