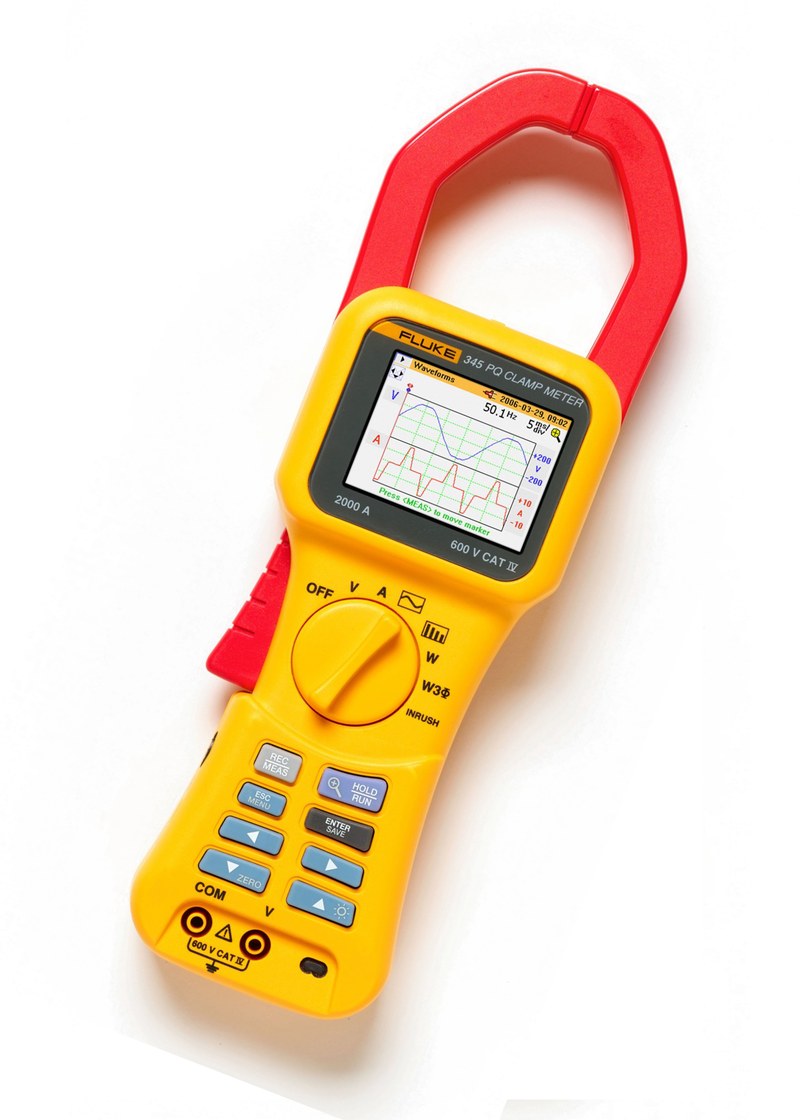

Fluke 345 2584181 — клещи-анализатор качества электроэнергии для силовой диагностики

Fluke 345 2584181 рассчитан на диагностику электрических систем, где одного измерения тока недостаточно для понимания реального состояния нагрузки. Прибор объединяет токовые клещи, анализатор мощности, регистратор параметров и режим отображения формы сигнала, поэтому позволяет оценивать не только величину тока и напряжения, но и гармонические искажения, коэффициент мощности, активную и реактивную составляющие, пусковые процессы и долговременные изменения параметров. Ток измеряется без разрыва проводника через клещевой датчик на эффекте Холла. Благодаря этому Fluke 345 работает как с переменным, так и с постоянным током.

Технические характеристики

Основные параметры Fluke 345 определяют возможности прибора при анализе силовых и энергетических процессов:

• производитель — Fluke,
• модель — 345,
• каталожный номер — 2584181,
• тип устройства — клещи-анализатор качества электроэнергии,
• реактивная мощность — до 1250 кВАр,
• коэффициент мощности — от 0,3 емкостного до 0,3 индуктивного,
• частота — от 15 Гц до 1 кГц,
• анализ гармоник — до 30-й гармоники,
• измерение THD — предусмотрено,
• измерение коэффициента искажения — предусмотрено,
• измерение пульсаций DC — предусмотрено,
• режим пускового тока — предусмотрен,
• время захвата пускового процесса — 1 / 3 / 10 / 30 / 100 / 300 с,
• режим осциллографического отображения — предусмотрен,
• максимальная частота дискретизации — 15,625 кГц,
• внутренняя регистрация данных — предусмотрена,
• USB-интерфейс — предусмотрен,
• программное обеспечение — Power Log,
• дисплей — цветной LCD 320 × 240 пикселей,
• диагональ дисплея — 70 мм,
• подсветка — двухуровневая,
• раскрытие клещей — 60 мм,
• максимальный диаметр проводника — 58 мм,
• степень защиты — IP40,
• категория безопасности — CAT IV 600 В,
• рабочая температура — от 0 до +50 °C,
• максимальная рабочая высота — 2000 м,
• питание — 6 батарей AA,
• автономность — более 10 часов при максимальной подсветке,
• габариты — 300 × 98 × 52 мм,
• масса с батареями — около 820 г.

Измерительная часть Fluke 345 построена вокруг крупного клещевого датчика с максимальным охватом проводника до 58 мм. В отличие от обычных AC-клещей, здесь используется принцип измерения на эффекте Холла, поэтому прибор способен регистрировать не только переменный, но и постоянный ток без включения амперметра последовательно в цепь. Это особенно удобно при работе с аккумуляторными системами, преобразователями, DC-шинами и силовой электроникой. Токовый тракт разделен на несколько диапазонов. При малых величинах прибор повышает разрешение, а для тяжелых нагрузок переходит к верхнему пределу 2000 А. True RMS позволяет определять действующее значение при искаженной форме сигнала, что существенно при обследовании частотных преобразователей, импульсных источников и электронно-коммутируемых нагрузок. Напряжение подключается через отдельные измерительные входы. Совместный контроль тока и напряжения позволяет рассчитывать электрическую мощность, коэффициент мощности и энергетические показатели. Для однофазных систем и сбалансированных трехфазных нагрузок прибор может использоваться как портативный анализатор мощности. Отдельный блок функций связан с анализом качества электроэнергии. Fluke 345 определяет гармонические составляющие, THD и коэффициент искажения, а результаты могут отображаться цифровым способом либо графически на цветном экране. Низкочастотный фильтр помогает уменьшать влияние высокочастотного шума при измерениях на электронных нагрузках и приводах.

Области применения

Fluke 345 применяется там, где требуется одновременно измерять ток, напряжение и параметры качества электроэнергии. Основные направления использования:

• частотные преобразователи,
• промышленные электродвигатели,
• источники бесперебойного питания,
• импульсные силовые системы,
• электрические распределительные щиты,
• силовые вводы,
• осветительное оборудование с электронной аппаратурой,

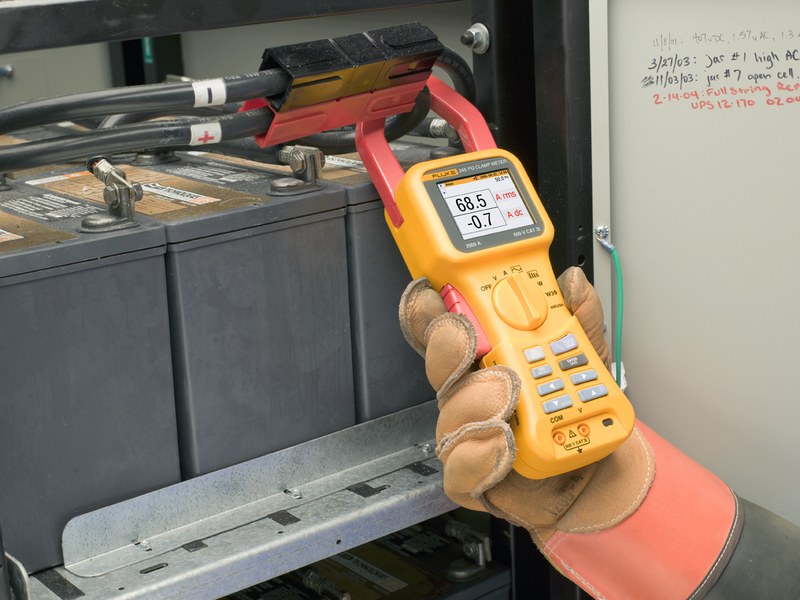

• аккумуляторные системы,
• DC-цепи,
• диагностика пусковых токов,
• анализ гармонических искажений,
• оценка коэффициента мощности,
• контроль загрузки электрической сети,
• поиск периодически возникающих неисправностей,
• регистрация энергетических параметров во времени.

Компания «Олниса» осуществляет поставку измерительного оборудования Fluke для промышленной, энергетической и сервисной эксплуатации. Клиентам доступны технические консультации по представленным приборам и оперативная доставка по всей стране.

Преимущества

Практическая ценность Fluke 345 связана с объединением силовой и энергетической диагностики в одном переносном приборе:

• контроль больших токов без разрыва электрической цепи,
• возможность измерять как AC, так и DC нагрузку,
• оценка реальной мощности непосредственно на объекте,
• анализ несинусоидальных и электронных нагрузок,
• выявление гармонических искажений,
• поиск проблем при запуске электродвигателей,
• регистрация кратковременных и долговременных отклонений,
• возможность обследовать аккумуляторные и DC-системы,
• графическое отображение формы сигнала,
• накопление данных для последующего анализа,
• передача измерений на компьютер через USB,
• удобство проведения нагрузочных исследований,
• высокая категория безопасности для работы на силовых вводах,
• сокращение количества отдельных измерительных приборов при выездной диагностике.

Таким образом, Fluke 345 2584181 предназначен для задач, в которых требуется не просто измерить ток, а понять характер работы всей электрической нагрузки. Клещевой датчик позволяет контролировать AC и DC токи без разрыва цепи, а параллельное измерение напряжения дает возможность рассчитывать мощность, коэффициент мощности и другие энергетические показатели.
