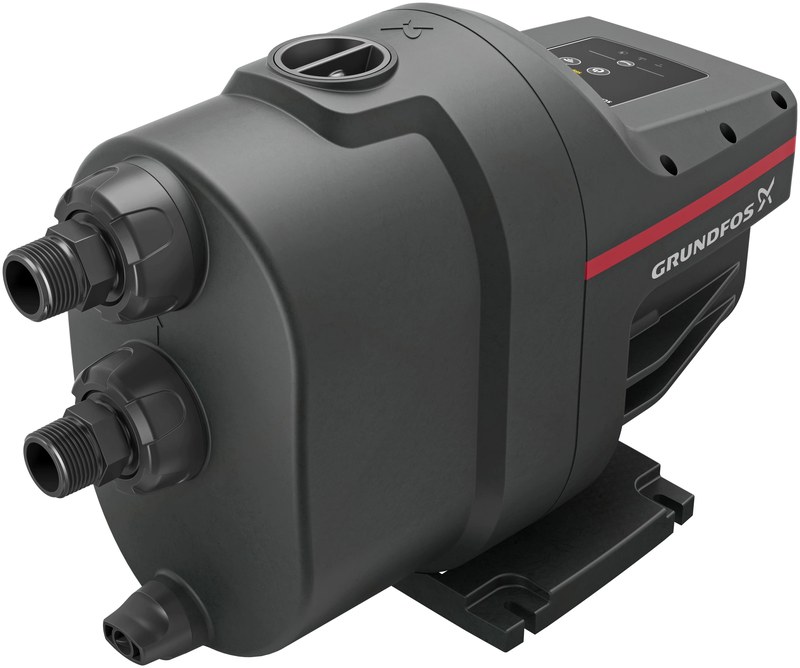

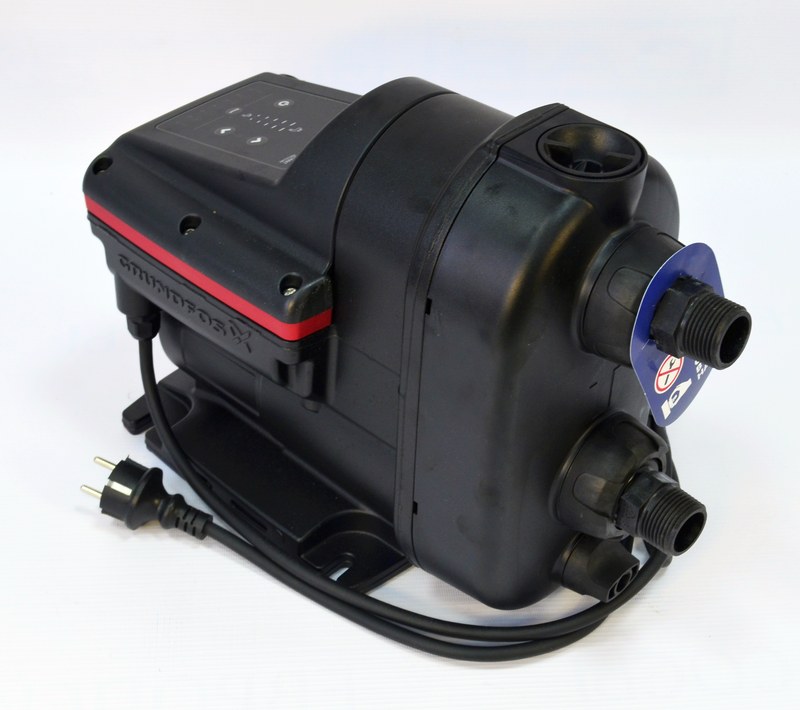

Grundfos SCALA2 3-45 99027073 — автоматическая установка для стабильного давления воды

Grundfos SCALA2 3-45 99027073 предназначена для систем, в которых давление воды должно оставаться практически постоянным независимо от количества одновременно работающих точек водоразбора. Вместо обычного включения двигателя на фиксированной скорости установка изменяет производительность в соответствии с текущей потребностью. Поэтому при открытии дополнительного крана автоматика увеличивает частоту вращения, а после снижения расхода уменьшает ее. В компактном корпусе объединены насос, электродвигатель с электронным регулированием, датчик давления, частотный преобразователь, обратный клапан и небольшой встроенный напорный резервуар.

Технические характеристики

Основные параметры исполнения SCALA2 3-45 99027073 определяют его гидравлические возможности и условия подключения:

• производитель — Grundfos,
• серия — SCALA2,
• модель — SCALA2 3-45,
• номер продукта — 99027073,
• EAN — 5712605354444,
• тип оборудования — автоматическая самовсасывающая установка повышения давления,
• номинальная подача — 3 м³/ч,
• максимальная подача — 4,6 м³/ч,
• номинальный напор — 27 м,
• максимальный напор — 45 м,
• диапазон настройки выходного давления — 1,5–5,5 бар,
• максимальное рабочее давление системы — 10 бар,
• питание — 1 × 200–240 В,
• частота сети — 50/60 Гц,
• максимальный ток — 2,8 А,
• класс изоляции — F,
• степень защиты — IPX4D,
• длина сетевого кабеля — 1,5 м,
• вилка питания — Schuko,
• материал корпуса насосной части — композит,
• материал рабочего колеса — композит NORYL,
• торцевое уплотнение — углерод/керамика,
• масса нетто — около 9,5 кг.

Особенности конструкции устройств

SCALA2 принципиально отличается от традиционной насосной станции с реле давления тем, что производительность регулируется электронным способом. Встроенный датчик постоянно контролирует давление на выходе, а частотный преобразователь изменяет скорость электродвигателя. Если водоразбор увеличивается, насос ускоряется; когда потребление уменьшается, частота вращения снижается. В результате система стремится удерживать заданную пользователем величину давления вместо циклической работы только между двумя порогами включения и отключения. Рабочую уставку можно изменять непосредственно с панели управления. Диапазон составляет от 1,5 до 5,5 бар с шагом 0,5 бар. Это позволяет адаптировать установку к особенностям внутреннего водопровода, высоте здания и требуемому напору на санитарных приборах. Для повышенных уставок необходимо учитывать фактическое давление на входе и гидравлические потери системы. Многоступенчатая насосная часть формирует давление последовательно на нескольких рабочих колесах. Такая гидравлика хорошо сочетается с регулированием частоты вращения: вместо искусственного ограничения потока насос изменяет собственную характеристику в соответствии с реальным расходом.

Области применения

Grundfos SCALA2 3-45 используется там, где требуется автоматически формировать и поддерживать давление воды. Основные варианты применения:

• повышение давления в водопроводе частного дома,
• автономное водоснабжение коттеджей,
• подача воды из накопительных емкостей,
• забор воды из неглубоких источников,
• использование дождевой воды,
• повышение давления от городской водопроводной сети,
• водоснабжение нескольких санитарных точек,
• душевые и бытовые водоразборные системы,
• полив приусадебных участков,
• системы с переменным расходом воды,
• небольшие хозяйственные объекты,
• домашние установки, где требуется стабильный напор при одновременном водоразборе.

Компания «Олниса» осуществляет поставку Grundfos SCALA2 3-45 и другого насосного оборудования для бытовых и инженерных систем водоснабжения. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации рекомендуется указывать Grundfos SCALA2 3-45, product No. 99027073. Данное исполнение рассчитано на однофазную сеть 200–240 В, частоту 50/60 Гц и комплектуется вилкой Schuko; внутри семейства SCALA2 присутствуют версии с другими номерами продукта и вариантами электрического подключения.

Преимущества

Практическая ценность SCALA2 связана прежде всего с автоматическим приспособлением установки к изменяющемуся водопотреблению:

• стабильный напор при изменении количества открытых кранов,
• плавное изменение производительности вместо постоянной работы на максимальной скорости,
• готовая интеграция насоса и управляющей электроники,
• возможность индивидуально настроить комфортное давление,
• работа как от водопровода, так и от подходящего автономного источника,
• защита насосной части при отсутствии воды,
• сокращение нежелательных частых запусков,
• уменьшение количества внешних компонентов системы,
• компактное размещение в бытовом техническом пространстве,
• возможность эксплуатации в системах с заметно меняющимся расходом,
• простое управление непосредственно с панели,
• пригодность для автоматизированного домашнего водоснабжения.

Таким образом, Grundfos SCALA2 3-45 99027073 — это не обычный поверхностный насос с фиксированной характеристикой, а полностью интегрированная установка с регулируемой скоростью. Электроника сопоставляет фактическое давление с установленной величиной и изменяет работу двигателя в соответствии с текущим расходом воды. Именно этот принцип позволяет получать более ровный напор при включении нескольких потребителей. Исполнение 99027073 имеет номинальную подачу 3 м³/ч, максимальный расход 4,6 м³/ч и напор до 45 м.
