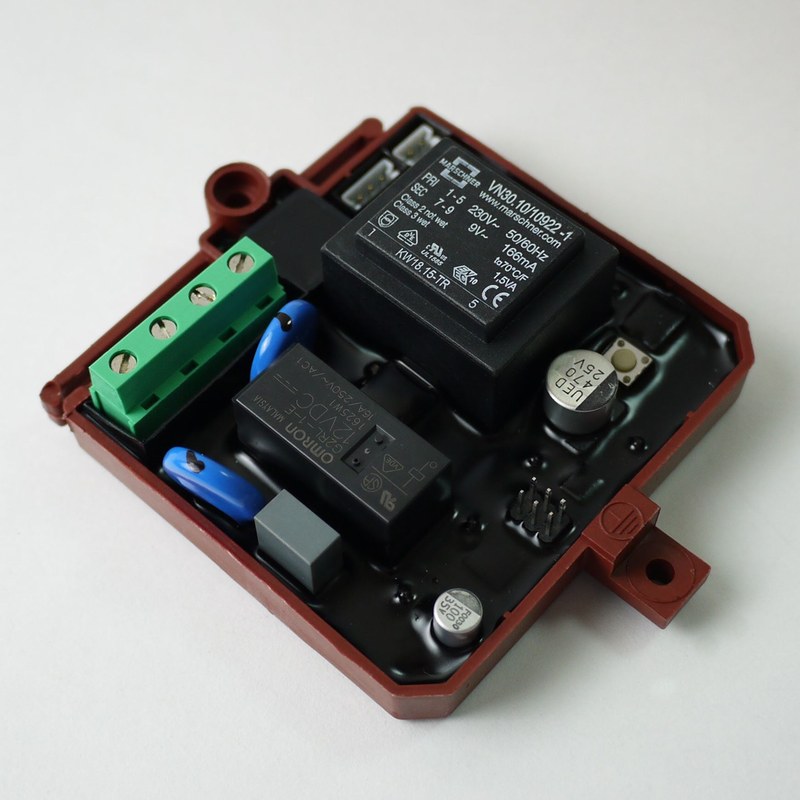

Grundfos MQ 96525934 — электронный модуль управления для насосных станций серии MQ

Автоматическая работа насосной станции Grundfos MQ зависит не только от гидравлической части и электродвигателя. Запуск при водоразборе, остановка после прекращения потока, отображение рабочего состояния и обработка аварийных сигналов требуют отдельного электронного узла управления. Для исполнения MQ с питанием 230 В и частотой 50 Гц Grundfos предусмотрен сервисный комплект 96525934.

Технические характеристики

Ключевые параметры Grundfos 96525934, важные при идентификации запасной части, включают:

• производитель — Grundfos,
• серия оборудования — MQ,
• артикул сервисного комплекта — 96525934,
• официальное назначение — Electronic parts kit,
• тип комплектующего — электронный узел управления,
• напряжение исполнения — 230 В,
• частота сети — 50 Гц,
• позиция электронного модуля по сервисной схеме — 181,
• крышка клеммной коробки — входит в комплект,
• позиция крышки — 164,
• крепежные винты — 2 шт.,
• позиция крепежа — 181a,
• совместимость по официальному сервисному каталогу — насосные станции MQ соответствующего электрического исполнения,
• назначение — восстановление электронного управления станции,
• размещение — в верхней электрической части насосного агрегата.

Особенности конструкции устройств

Электронный блок MQ является связующим звеном между электродвигателем, управляющей панелью и сигналами, по которым насосная станция определяет необходимость запуска или остановки. В самой конструкции MQ применяются контроль давления и контроль расхода, поэтому автоматика способна реагировать на водоразбор без отдельного внешнего шкафа управления. При открытии крана станция может запуститься при расходе выше 0,07 м³/ч либо при снижении давления ниже 2 бар. После уменьшения расхода ниже установленного порога насос прекращает работу с небольшой задержкой. Таким образом, электронный модуль участвует в реализации автоматического режима, при котором станция самостоятельно сопровождает изменение потребления воды. Отдельная функция электроники связана с контролем аварийных состояний. При сухом ходе, когда расход остается ниже 0,07 м³/ч одновременно с недостаточным давлением, автоматика спустя определенное время отключает двигатель. После этого MQ способна выполнять повторные попытки запуска через заданные интервалы. Такой алгоритм предотвращает продолжительную работу насосной части без нормального поступления воды.

Области применения

Grundfos 96525934 используется при восстановлении электронной части автоматических насосных станций MQ. Основные случаи применения:

• ремонт станции Grundfos MQ с питанием 230 В и частотой 50 Гц,
• замена электронного управляющего блока,
• восстановление автоматического запуска насоса,
• ремонт цепей управления водоразбором,
• восстановление функций аварийной индикации,
• ремонт системы автоматического перезапуска,
• замена поврежденного электронного узла,
• обслуживание насосных станций MQ 3-35,
• обслуживание насосных станций MQ 3-45 соответствующего исполнения,
• восстановление штатной панели управления,
• сервисный ремонт бытовых систем автоматического водоснабжения.

Компания «Олниса» осуществляет поставку электронных модулей, сервисных комплектов и других запасных частей Grundfos для насосного оборудования. Клиентам доступны технические консультации по представленным позициям и оперативная доставка по всей стране. Для заказа рекомендуется использовать точное обозначение Grundfos 96525934, поскольку электронные комплекты MQ различаются по напряжению и частоте питания.

Преимущества

Практическая ценность сервисного комплекта 96525934 связана с восстановлением штатной автоматики насосной станции без замены всего агрегата:

• возврат автоматического управления водоснабжением,
• восстановление реакции станции на изменение давления и расхода,
• сохранение штатной логики насосной станции MQ,
• возможность восстановить аварийную индикацию,
• возврат функции автоматического перезапуска,
• ремонт электрической части без вмешательства в гидравлический узел,
• комплектная поставка электронного модуля и элементов его установки,
• точная привязка к электрическому исполнению 230 В / 50 Гц,
• удобство сервисной замены штатного управляющего узла,
• сохранение конструктивной совместимости с оборудованием серии MQ.

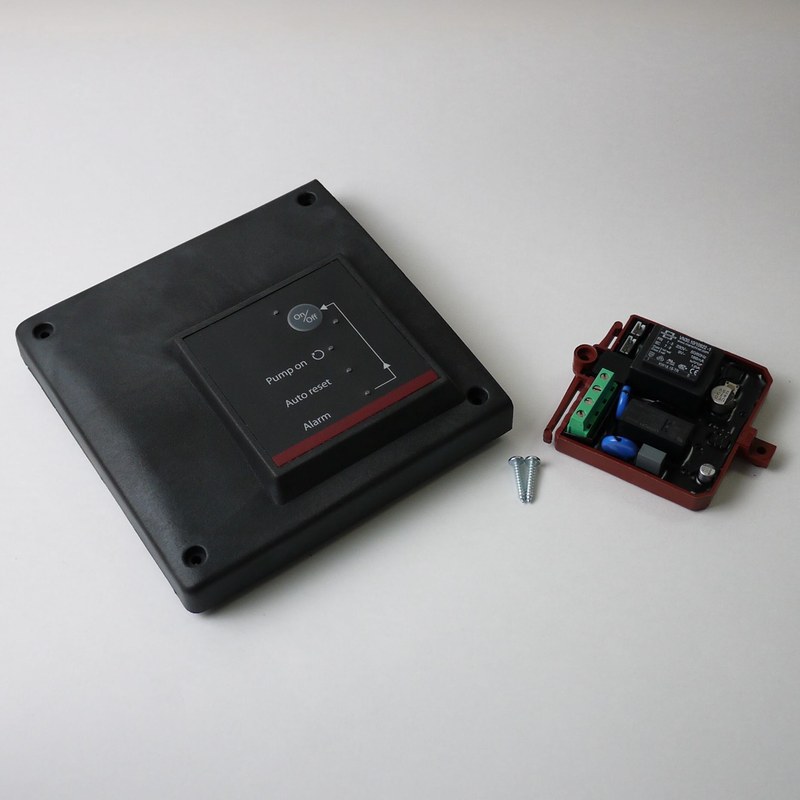

Таким образом, Grundfos 96525934 представляет собой сервисный электронный комплект для насосных станций MQ с питанием 230 В и частотой 50 Гц. Официально в его состав входят электронный блок, крышка клеммной коробки и крепеж, поэтому данная позиция является более полной ремонтной единицей, чем просто отдельная печатная плата.
