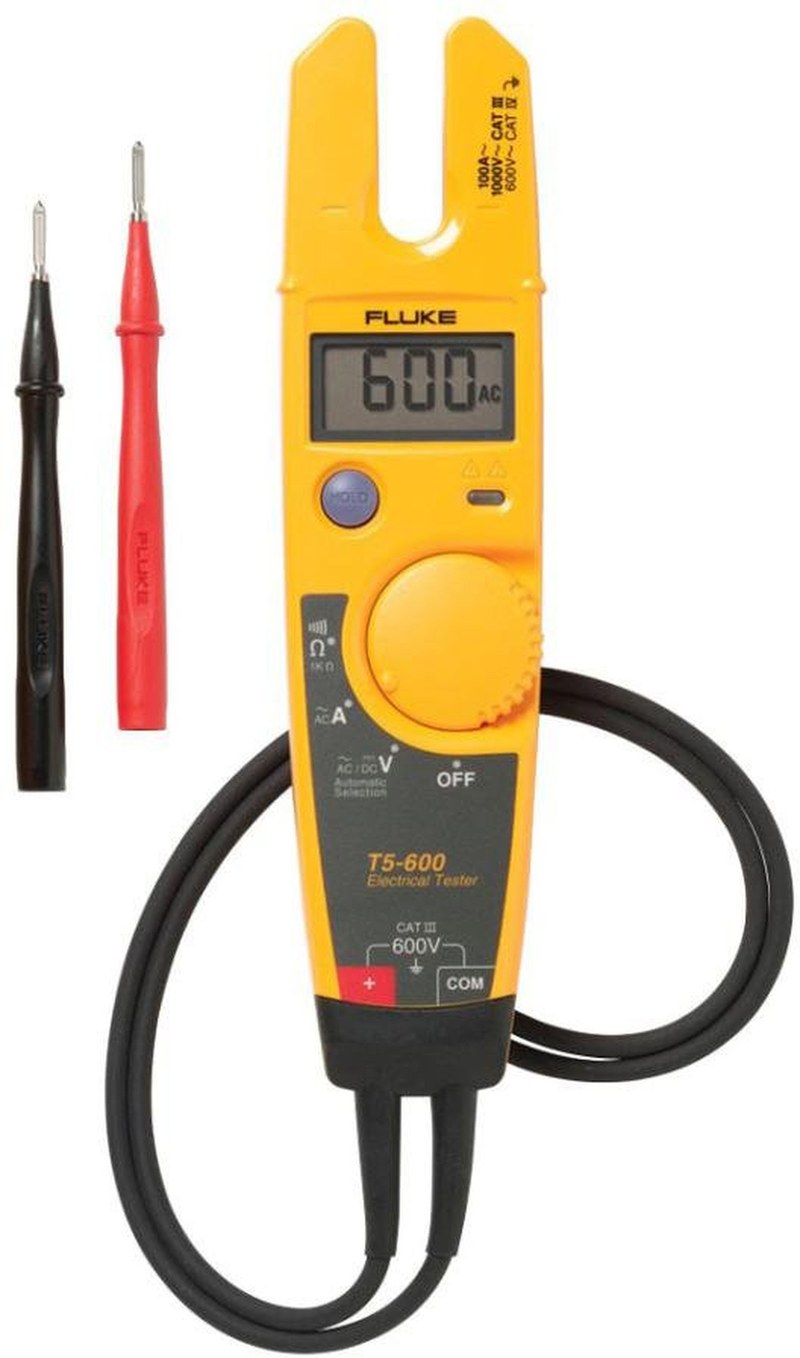

Fluke T5-600 CAL 5160549 — электрический тестер напряжения, тока и целостности цепи
При повседневном обслуживании электроустановок специалисту часто требуется быстро проверить несколько базовых параметров: наличие напряжения, величину тока в проводнике и состояние цепи. Fluke T5-600 CAL 5160549 объединяет эти операции в одном компактном приборе и позволяет выполнять значительную часть диагностики без использования отдельных клещей и мультиметра.
Технические характеристики
Основные параметры Fluke T5-600 CAL, важные при использовании прибора в электротехнической диагностике, включают:
- производитель — Fluke,
- серия — T5,
- модель — T5-600 CAL,
- каталожный номер — 5160549,
- тип устройства — электрический тестер напряжения, тока и сопротивления,
- измерение переменного напряжения — до 600 В RMS,
- разрешение по напряжению — 1 В,
- точность AC-напряжения — ±(1,5 % + 2 отсчета),
- измерение постоянного напряжения — до 600 В,
- точность DC-напряжения — ±(1 % + 1 отсчет),
- ширина раскрытия токового датчика — 12,9 мм,
- максимальный размер проводника — кабель 1/0 THHN,
- категория безопасности — CAT III 600 В,
- максимальное напряжение относительно земли — 600 В,
- рабочая температура — от −10 до +50 °C,
- высота эксплуатации — до 2000 м,
- габариты — 30,5 × 51 × 203 мм,
- масса — около 300 г,
- питание — 2 элемента AA,
- ресурс щелочных батарей — до 400 часов,
- индикация разряда батареи — предусмотрена,
- гарантия производителя — 2 года,
- сертификат калибровки — входит в исполнение CAL.
Особенности конструкции устройств

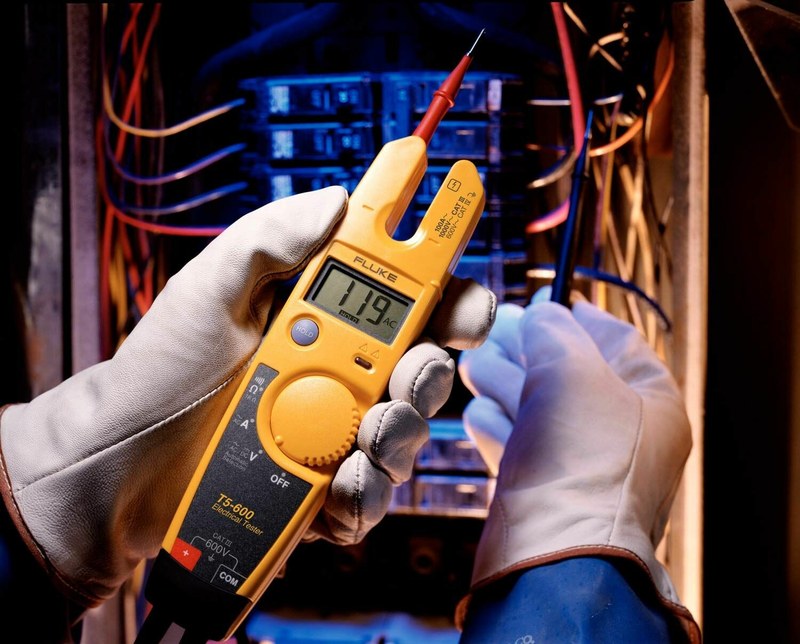

Fluke T5-600 построен вокруг принципа быстрой диагностики без сложного выбора диапазонов. Для проверки напряжения пользователю достаточно выбрать соответствующую функцию и подключить щупы к контролируемой точке. Электроника самостоятельно определяет, является сигнал переменным или постоянным, что уменьшает количество операций перед измерением. Токовый канал устроен иначе. В верхней части корпуса расположена открытая вилка OpenJaw™, через которую пропускается только один проводник. Магнитное поле вокруг жилы воспринимается внутренним датчиком и преобразуется в значение переменного тока. Такой способ удобен в распределительных шкафах, электрощитах и цепях оборудования, где отсоединение проводника ради измерения создало бы лишнюю операцию. Важно, что T5-600 измеряет через OpenJaw именно переменный ток до 100 А; постоянный ток этим каналом не измеряется. Съемные щупы SlimReach™ рассчитаны на работу в ограниченном пространстве. Их конструкция позволяет добраться до клемм и контактных точек, расположенных близко друг к другу или утопленных внутрь оборудования. При необходимости наконечники можно снять и использовать совместимые принадлежности. Для проверки цепи прибор измеряет сопротивление до 1000 Ом. При малом сопротивлении включается звуковой сигнал, поэтому простую проверку целостности проводки можно выполнять, не наблюдая постоянно за дисплеем. Это удобно при прозвонке кабелей, контактов выключателей и отдельных участков монтажной цепи. Конструкция тестера ориентирована на переносную работу: корпус узкий, органы управления сведены к минимуму, а измерительные функции подобраны вокруг типовых задач электрика.
Области применения
Fluke T5-600 CAL подходит для оперативной проверки электрических цепей и оборудования. Основные варианты использования:
- распределительные электрощиты,
- силовая проводка зданий,
- системы HVAC,
- электродвигатели,
- насосное оборудование,
- контакторные и релейные цепи,
- коммерческие электроустановки,
- техническое обслуживание зданий,
- проверка напряжения AC/DC,
- контроль переменного тока без разрыва проводника,
- поиск обрыва электрической цепи,
- проверка кабелей и соединений,
- сервисные и монтажные работы.
Компания «Олниса» осуществляет поставку измерительного оборудования Fluke для промышленной, энергетической и сервисной эксплуатации. Клиентам доступны технические консультации по представленным приборам и оперативная доставка по всей стране. Для точной идентификации исполнения рекомендуется использовать обозначение Fluke T5-600 CAL и Part No. 5160549. Базовая версия T5-600 имеет другой каталожный номер — 648227, тогда как вариант CAL дополнительно включает прослеживаемый сертификат калибровки.
Преимущества
Практическая ценность T5-600 CAL проявляется в сокращении количества операций при повседневной электротехнической диагностике:
- контроль тока без отсоединения проводника,
- автоматическое распознавание AC и DC при измерении напряжения,
- быстрая проверка целостности цепи по звуковому сигналу,
- возможность работать в тесных шкафах и монтажных коробках,
- совмещение нескольких базовых измерительных функций в одном приборе,
- компактный корпус для постоянного ношения с инструментом,
- продолжительная работа от одного комплекта батарей,
- электрическая безопасность для распределительных цепей соответствующей категории,
- прослеживаемая калибровка в исполнении CAL,
- уменьшение потребности в нескольких отдельных приборах при типовом обслуживании.
Таким образом, Fluke T5-600 CAL 5160549 ориентирован на электромонтажные и сервисные задачи, где требуется быстро получить основные параметры цепи без сложной настройки измерительного прибора. Напряжение AC/DC контролируется до 600 В, переменный ток — до 100 А через OpenJaw™, а сопротивление — до 1000 Ом. Особенно удобно сочетание открытого токового датчика и съемных измерительных щупов: один прибор позволяет переходить от контроля нагрузки к проверке напряжения и целостности проводки без смены основного инструмента.
