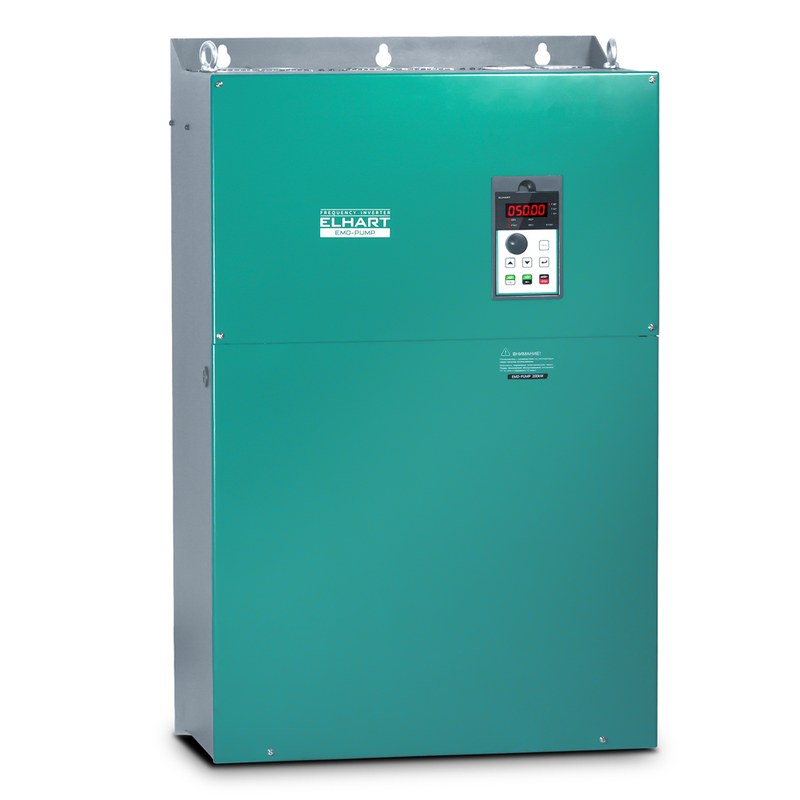

ELHART EMD-PUMP-2800 T — преобразователь частоты 280 кВт для мощных насосных систем

В насосной установке производительность далеко не всегда должна оставаться постоянной. Потребление воды, сопротивление трубопровода и требуемое давление меняются в течение суток, поэтому работа электродвигателя исключительно на номинальной частоте приводит к лишнему энергопотреблению и повышенной механической нагрузке. ELHART EMD-PUMP-2800 T предназначен для управления мощными трехфазными асинхронными двигателями насосов и вентиляторов с регулированием скорости непосредственно по параметрам технологического процесса. Исполнение рассчитано на двигатель мощностью 280 кВт и входит в специализированную серию EMD-PUMP. Преобразователь формирует выходное трехфазное напряжение переменной частоты, изменяя частоту вращения электродвигателя.

Технические характеристики

Основные параметры ELHART EMD-PUMP-2800 T, определяющие его применение в мощном насосном приводе, включают:

• производитель — ELHART,
• серия — EMD-PUMP,
• модель — EMD-PUMP-2800 T,
• тип оборудования — насосный преобразователь частоты,
• номинальная мощность двигателя — 280 кВт,
• питание — 3 фазы, 380 В,
• интерфейс связи — RS-485,
• протокол — Modbus RTU,
• максимальная скорость обмена — 38 400 бит/с,
• релейные выходы каскадного управления — 8,
• перегрузочная способность — 120 % номинального тока в течение 60 с,
• степень защиты — IP20,
• рабочая температура — от −10 до +40 °C,
• допустимая влажность — до 95 % без конденсации,
• охлаждение — встроенное вентиляторное,
• типоразмер корпуса — 10,
• ширина корпуса — 700 мм,
• высота корпуса — 880 мм,
• глубина — 355 мм,
• масса — около 185 кг.

Особенности конструкции устройств

EMD-PUMP-2800 T преобразует сетевое трехфазное питание в напряжение с управляемыми амплитудой и частотой. В основе алгоритма используется скалярная зависимость U/f: при изменении частоты электроника соответствующим образом изменяет выходное напряжение, сохраняя условия для устойчивого вращения асинхронного двигателя. Для насосных механизмов такой принцип подходит благодаря характерной зависимости потребляемой мощности от скорости вращения. Регулирование может строиться не только по заранее заданной частоте. Внутренний ПИД-контур позволяет использовать обратную связь от датчика. Например, преобразователь получает сигнал 0–10 В либо 0–20 мА от преобразователя давления и сравнивает фактическое значение с установленной уставкой. При уменьшении давления частота повышается, а при снижении потребности автоматически уменьшается. Таким образом, производительность насосной установки изменяется вместе с реальной нагрузкой. Для групповых станций предусмотрено каскадное управление. Встроенные релейные выходы позволяют подключать дополнительные насосы без отдельной специализированной платы расширения. Производитель предусматривает работу с группой до семи электродвигателей и несколько вариантов каскада: постоянный мастер, переменный мастер и чередование агрегатов по времени. ПИД-регулятор поддерживает изменение уставки по временному графику.

Области применения

ELHART EMD-PUMP-2800 T рассчитан на мощные установки с переменным расходом и необходимостью автоматического поддержания технологического параметра. Основные направления применения:

• насосные станции водоснабжения,
• станции повышения давления,
• магистральные насосные установки,
• промышленные системы водооборота,
• системы охлаждающей воды,
• насосные группы предприятий,
• централизованные тепловые пункты,
• крупные системы отопления,
• промышленные вентиляционные установки,
• системы кондиционирования,
• очистные сооружения,
• технологические насосные контуры,
• групповые установки с каскадным подключением двигателей,
• автоматизированные системы поддержания давления или расхода.

Компания «Олниса» осуществляет поставку преобразователей частоты ELHART для насосного, вентиляционного и промышленного оборудования. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется указывать полное обозначение ELHART EMD-PUMP-2800 T, поскольку серия включает более двадцати мощностных исполнений от нескольких киловатт до нескольких сотен киловатт.

Преимущества

Практическая ценность EMD-PUMP-2800 T определяется его ориентацией именно на насосные технологические процессы:

• плавное изменение производительности без дросселирования потока,
• автоматическое поддержание давления или расхода,
• возможность управления крупным насосным электродвигателем,
• организация групповой работы нескольких агрегатов,
• равномерное распределение наработки между насосами,
• автоматическое снижение скорости при уменьшении потребности,
• возможность перехода в спящий режим,
• изменение технологической уставки по временному графику,
• интеграция с промышленными контроллерами через Modbus RTU,
• подключение аналоговых датчиков непосредственно к преобразователю,
• управление дополнительными насосами без отдельной каскадной платы,
• снижение механических ударов при запуске двигателя,
• настройка продолжительного плавного разгона и торможения,
• пригодность для автоматизированных насосных станций большой мощности.

Таким образом, ELHART EMD-PUMP-2800 T представляет собой специализированный частотно-регулируемый привод для мощных насосных и вентиляционных систем. Исполнение на 280 кВт работает от трехфазной сети 380 В и способно формировать регулируемую выходную частоту до 400 Гц, позволяя изменять скорость асинхронного двигателя непосредственно в соответствии с технологической нагрузкой. Главное отличие серии EMD-PUMP заключается в интегрированном насосном функционале.
