Контроллер Eliwell ID974 для автоматизации систем охлаждения
Eliwell ID 974 — электронный контроллер средне- и низкотемпературных холодильных установок с принудительной циркуляцией воздуха. Он координирует компрессор, оттайку, вентиляторы и вспомогательную цепь. Прибор применяют в витринах, шкафах, камерах и охладителях для поддержания температуры и удаления инея.
Технические характеристики
ID 974 имеет панельный формат. Исполнения различаются питанием и коммутационной способностью, поэтому учитывают паспорт модификации. Основные параметры:
- лицевой формат корпуса 74 × 32 мм,
- монтажный вырез приблизительно 71 × 29 мм,
- две аналоговые линии для датчиков PTC либо NTC одного выбранного типа,
- один программируемый дискретный вход без внешнего напряжения,
- четыре релейных канала компрессора, оттайки, вентилятора и вспомогательной функции,
- типовой ток контактов до 8 А при 250 В переменного тока с учетом категории нагрузки,
- питание 230 В переменного тока либо 12 В переменного или постоянного тока,
- диапазон измерения от −50 до +140 C с PTC и от −50 до +110 C с NTC,
- разрешение индикации 1 C либо 0,1 C,
- точность не хуже 0,5 % полной шкалы плюс один разряд,
- рабочая температура окружающей среды от −5 до +55 C,
- температура хранения от −30 до +85 C,
- относительная влажность от 10 до 90 % без конденсации,
- фронтальная степень защиты до IP65 при корректной установке,
- сервисный порт TTL для модуля копирования параметров или сетевого адаптера.
Принцип температурного регулирования
В режиме охлаждения компрессор включается выше суммы уставки и дифференциала, а отключается при достижении уставки. Гистерезис исключает частое переключение. Минимальное время выключения, задержка подачи питания и интервал между пусками сокращают число запусков и позволяют выровнять давление хладагента. При отказе датчика действует аварийный цикл с заданными периодами работы и паузы. Он временно сохраняет ограниченную холодопроизводительность, но не заменяет контроль установки.
Регулируемые процессы
Контроллер сравнивает показание камерного датчика с уставкой и дифференциалом, управляя реле компрессора. Датчик испарителя завершает оттайку и разрешает работу вентилятора. Дискретный вход принимает сигнал двери, внешней аварии либо иной функции. Алгоритм охватывает:
- поддержание температуры двухпозиционным регулированием,
- управление компрессором с временными защитными задержками,
- запуск оттайки по интервалу времени или вручную,
- завершение размораживания по температуре либо предельной длительности,
- остановку и задержанный пуск вентиляторов испарителя,
- формирование сигнализации при выходе температуры за допустимые границы,
- перевод установки в заданное состояние по команде дискретного входа.
Конструкция и подключение

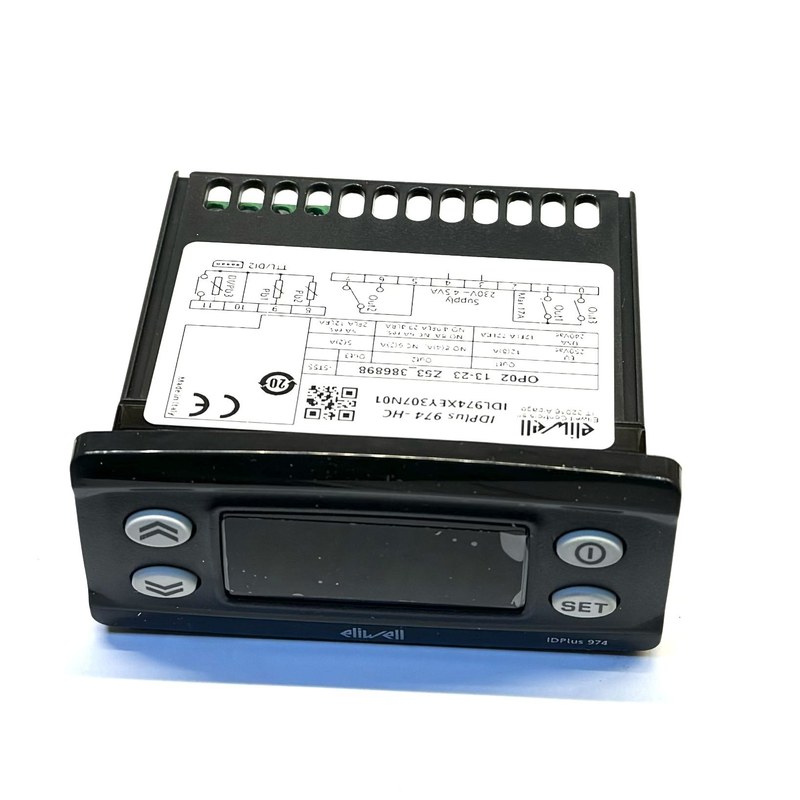

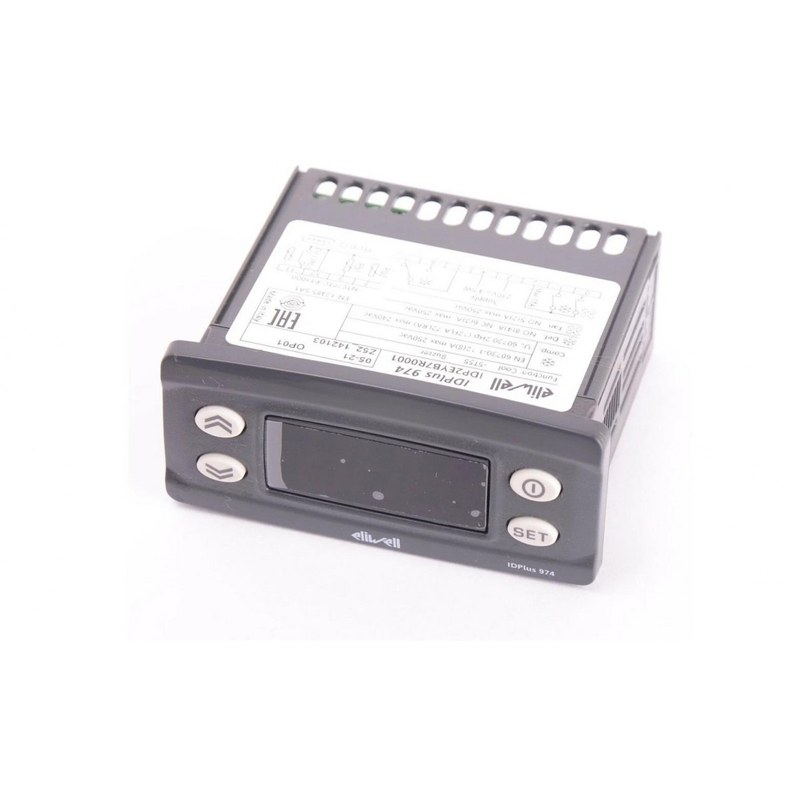

Полимерный корпус встраивается в панель. Спереди расположены трехразрядный дисплей, индикаторы выходов и клавиши уставки, просмотра параметров и ручного запуска. Тыльные клеммы разделяют питание, входы и релейные цепи. Энергонезависимая память сохраняет конфигурацию без питания, а сервисный разъем переносит параметры между однотипными приборами. Вспомогательное реле может быть назначено на аварийную сигнализацию, освещение камеры или иной предусмотренный алгоритмом исполнительный канал. При этом назначение выхода согласуют со схемой установки, а внешнюю защиту каждой силовой цепи выбирают по току нагрузки и условиям коммутации. Корпус фиксируют в вырезе боковыми зажимами, обеспечивая плотное прилегание рамки. Силовые проводники отделяют от кабелей датчиков. Длинную измерительную линию экранируют и удаляют от контакторов, нагревателей и двигателей. Индуктивные нагрузки защищают от перенапряжений. Цепь с током выше номинала реле подключают через пускатель. Датчики размещают в характерных точках воздуха и испарителя вне влияния нагревателя и дверного потока.
Алгоритм оттайки
Размораживание запускается таймером, клавиатурой или внешней командой. Доступны электрическая оттайка с остановленным компрессором и горячегазовый цикл. Процесс завершается при достижении испарителем заданной температуры. Иначе предельный таймер прекращает нагрев. Затем выдерживается время стекания конденсата, а индикация может блокироваться до рабочего режима. Вентиляция учитывает состояние компрессора, фазу оттайки и температуру испарителя. Задержка после размораживания исключает подачу теплого влажного воздуха. Температурный порог блокирует обдув неохлажденного теплообменника. Доступны настройки:
- совместная работа вентилятора с компрессором,
- непрерывное вращение вне оттайки,
- принудительная остановка во время размораживания,
- пуск после выдержки времени стекания,
- блокировка по повышенной температуре испарителя,
- реакция на открытие двери согласно назначению цифрового входа.
Таким образом, Eliwell ID 974 управляет четырьмя цепями установки, связывая регулирование температуры с оттайкой, вентиляцией и аварийной логикой. Настройка датчиков, задержек и выходов снижает риск обмерзания, коротких циклов компрессора и нагрева камеры после оттайки. Компания «Олниса» осуществляет поставку Eliwell ID 974 как поставщик промышленного оборудования. Поставка предназначена для холодильных систем, шкафов автоматики и ремонтного фонда предприятий.
