Контроллер температуры Eliwell EW961: управление и стабильность работы оборудования
Eliwell EW961 представляет собой панельный регулятор для холодильных шкафов, камер, витрин и технологических установок. Прибор принимает сигнал датчика, сопоставляет его с уставкой и переключает реле компрессора либо иного исполнительного устройства. Задержки, ограничения и аварийная сигнализация согласуют работу контроллера с инерционностью объекта и требованиями холодильного контура.
Технические характеристики
Электрические значения зависят от исполнения, поэтому при проектировании учитывают маркировку корпуса. Основные параметры EW961 представлены ниже:
- формат корпуса 74 × 32 мм для щитового монтажа,
- монтажный вырез приблизительно 71 × 29 мм,
- трехразрядная индикация со знаком и служебными пиктограммами,
- поддержка датчиков PTC либо NTC согласно версии прибора,
- диапазон измерения, определяемый типом датчика,
- дискретность отображения 1 C либо 0,1 C в рабочем поддиапазоне,
- точность порядка 0,5 % полной шкалы плюс погрешность младшего разряда,
- один релейный выход для компрессора или иной регулирующей нагрузки,
- питание 12 В переменного или постоянного тока либо от сети согласно модификации,
- фронтальная степень защиты до IP65 при корректной установке в панель,
- эксплуатация без конденсации влаги в паспортном диапазоне температуры.

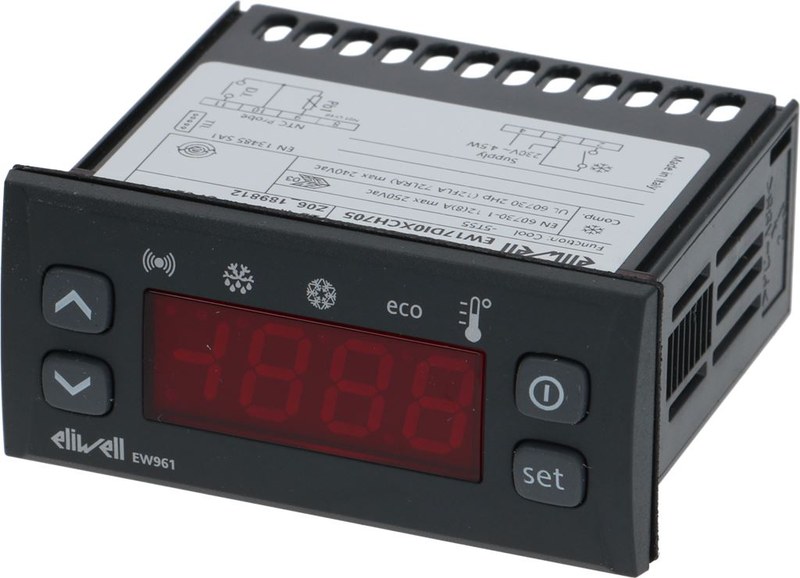

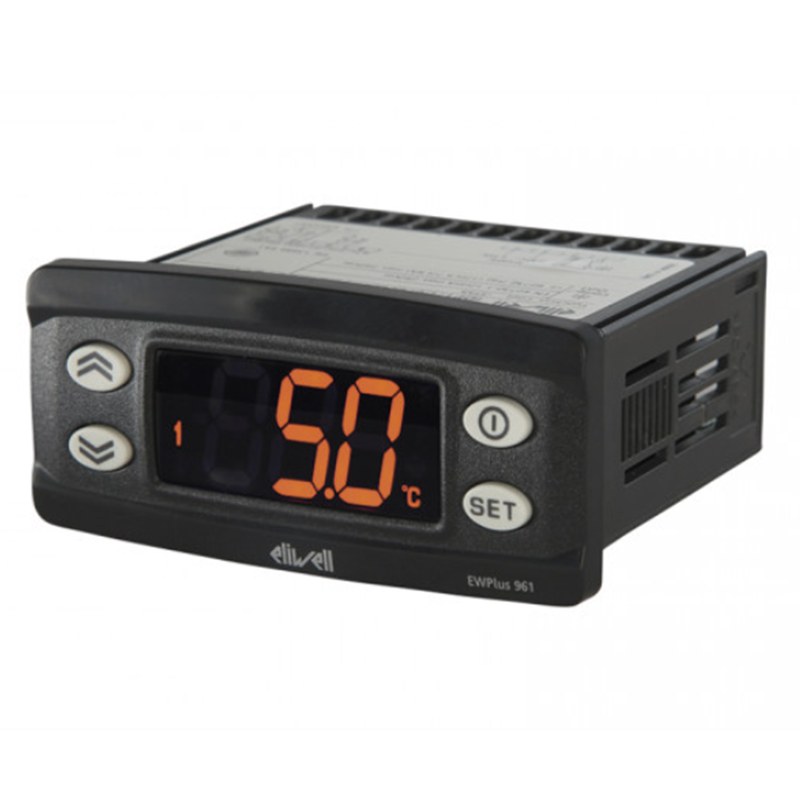

Контроллер выполнен в электроизоляционном корпусе. Спереди находятся светодиодный дисплей, клавиши, индикаторы выхода и оттайки. Уплотнение рамки препятствует попаданию пыли и брызг. Сзади размещены винтовые клеммы питания, датчика и реле. Измерительные и силовые провода прокладывают раздельно: помехи от контакторов и клапанов искажают сигнал. В предусмотренных версиях сервисный интерфейс служит для копирования параметров или диспетчеризации через совместимый адаптер.
Принцип регулировки
Основой EW961 служит двухпозиционный алгоритм с регулируемым дифференциалом. При охлаждении реле включается после превышения уставки на величину гистерезиса и отключается при возврате к заданному уровню. Это исключает частые переключения. В режиме нагрева логика инвертируется. Контроллер преобразует сопротивление датчика в цифровое значение, вносит поправку и показывает результат. Команда на реле учитывает временные блокировки, предотвращая преждевременный пуск компрессора. Ключевые принципы функционирования включают:
- сравнение измеренной температуры с рабочей уставкой,
- переключение реле по пороговому закону с заданным дифференциалом,
- учет задержки между последовательными пусками компрессора,
- блокирование выхода при неисправности датчика по выбранной стратегии,
- формирование сигналов верхней и нижней температурной тревоги,
- оттаивание испарителя остановкой компрессора без отдельного силового выхода.
Параметры настройки и защитные функции
Меню разделяет установку температуры и инженерное конфигурирование. Уставка изменяется в разрешенных пределах, а служебные параметры определяют реакцию на процессы и отказы. Поправка компенсирует отклонение датчика и влияние точки размещения. Задержка после подачи питания исключает одновременный пуск агрегатов. Для согласования контроллера с объектом настраиваются:
- температурная уставка и допустимые границы ее изменения,
- дифференциал включения и отключения регулирующего выхода,
- смещение показаний датчика для метрологической коррекции,
- минимальная пауза между пусками и задержка активации компрессора,
- интервал и продолжительность оттайки остановкой охлаждения,
- верхний и нижний пороги аварийного отклонения температуры,
- задержка выдачи тревоги после запуска или открытия охлаждаемого объема,
- поведение реле при обрыве либо коротком замыкании входной цепи,
- единица измерения и положение десятичной точки.
Монтаж и ввод в эксплуатацию
EW961 фиксируют в вырезе панели штатными держателями. Прибор удаляют от вибрации, воды, тепла и конденсации. Датчик закрепляют в репрезентативной точке: близость к испарителю, двери или воздушной струе смещает результат. Нагрузку подключают с учетом тока реле. Если пусковой ток компрессора выше способности контактов, применяют промежуточный контактор с подавлением перенапряжений катушки. Последовательность пусконаладочных операций включает:
- проверку соответствия напряжения питания исполнению прибора,
- контроль типа, целостности и полярности цепей подключенного датчика,
- задание уставки, дифференциала и защитных временных интервалов,
- проверку фактического направления регулирования,
- имитацию достижения порогов включения и отключения реле,
- контроль аварии при разрыве измерительной цепи,
- сопоставление индикации с контрольным термометром после стабилизации режима.
Таким образом, Eliwell EW961 объединяет измерительный канал, двухпозиционный регулятор, релейный выход и защитные функции в компактном щитовом приборе. Он поддерживает температуру, ограничивает нежелательные пуски компрессора и сигнализирует о повреждении датчика либо выходе процесса за допустимые границы. Надежность обеспечивается правильным выбором исполнения, монтажом входных цепей и настройкой под динамику холодильного объекта. Состояние реле отображается на панели, что упрощает контроль алгоритма в ходе наладки и штатной эксплуатации. Компания «Олниса» осуществляет поставку Eliwell EW961 и другого промышленного оборудования для холодильных, производственных и инженерных систем.
