Источник бесперебойного питания ExeGate PowerExpert TL 575: характеристики и преимущества

ExeGate PowerExpert TL 575 защищает электронную аппаратуру при нарушениях электроснабжения. Он относится к линейно-интерактивному классу. При наличии сети энергия проходит через автоматический стабилизатор, а после пропадания напряжения нагрузка переключается на встроенную батарею. Сочетание резервирования, коррекции и защитных алгоритмов поддерживает работу маломощных потребителей во время кратковременных аварий.

Технические характеристики

Основные параметры ExeGate PowerExpert TL 575, определяющие его энергетические возможности и эксплуатационные ограничения, приведены ниже:

• максимальная активная мощность — 345 Вт,
• номинальное входное напряжение — 220 В,
• частота входной сети — 50 Гц,
• форма выходного сигнала от батареи — ступенчатая аппроксимация синусоиды,
• время переключения на аккумулятор — несколько миллисекунд,
• встроенная батарея — герметичная свинцово-кислотная, 12 В, 7 А·ч,
• ориентировочная продолжительность полного заряда — 6–8 часов,
• частота выходного сигнала в автономном режиме — 50 Гц,
• конструктивное исполнение — вертикальный корпус Tower,
• охлаждение при штатной нагрузке — естественное,
• рабочая температура среды — от 0 до +40 C,
• допустимая относительная влажность — до 90 % без конденсации.

Принципы и режимы работы

Автоматически выбираемые состояния источника образуют единый алгоритм защиты нагрузки:

• сетевой режим с передачей энергии потребителям и зарядкой аккумулятора,
• автономная работа с преобразованием постоянного напряжения 12 В в переменное,
• зарядный режим с ограничением тока и контролем накопленной энергии,
• защитное отключение при перегрузке или коротком замыкании,
• световая и звуковая сигнализация при изменении состояния питания.

Контроллер оценивает параметры входной линии и управляет ступенями автотрансформатора. AVR компенсирует просадки и повышения, сохраняя заряд батареи. Если сеть исчезает или ее напряжение выходит за рабочие пределы, подключается инвертор. После нормализации ИБП возвращается в сетевой режим. Время резервирования зависит от мощности потребителей, температуры и состояния аккумулятора.

Особенности конструкции

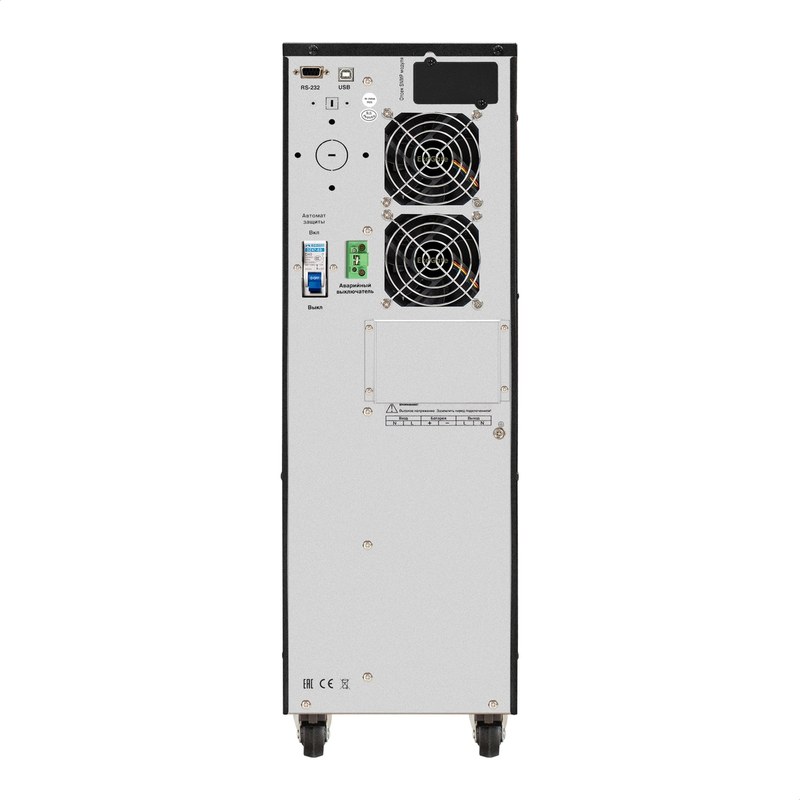

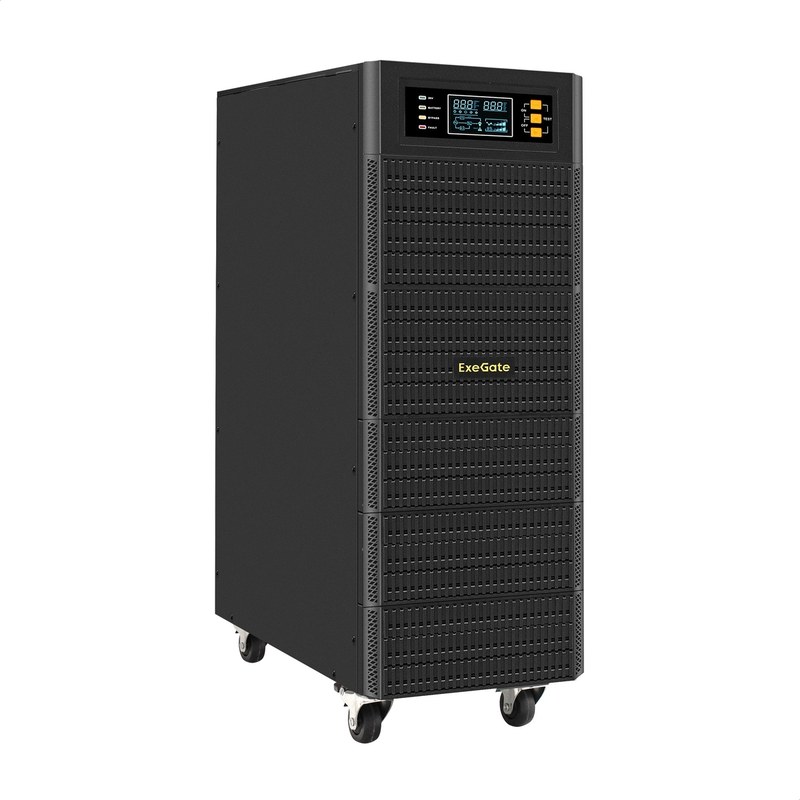

Вертикальный корпус ExeGate PowerExpert TL 575 размещают около компьютера или сетевого узла. Внутри находятся автотрансформатор, инвертор, зарядная цепь, коммутационные элементы, плата управления и аккумулятор. Проемы отводят тепло естественным способом. Спереди размещены кнопка включения и индикаторы сети, батарейного режима и аварии. Выходные разъемы, ввод и защита цепи находятся сзади. Герметичная батарея не требует долива электролита, но чувствительна к перегреву, хранению без подзарядки и глубокому разряду. Компоновка согласует работу стабилизатора, зарядного устройства и инвертора.

Защитные функции

Для предотвращения опасных режимов и снижения воздействия сетевых нарушений предусмотрены следующие функции:

• ослабление кратковременных импульсных помех во входной линии,
• стабилизация при продолжительном повышении или снижении напряжения,
• отключение нагрузки при превышении допустимой мощности,
• предупреждение о снижении заряда до критического уровня,
• прекращение разряда для сохранения работоспособности аккумулятора,
• автоматический возврат к штатному состоянию после нормализации сети.

ИБП обеспечивает ограниченный энергетический резерв, достаточный для прохождения короткого сбоя или корректного завершения процессов. При расчете следует учитывать активную и полную мощность, коэффициент мощности, пусковой ток и одновременность включения приборов. Постоянная работа около предельной нагрузки сокращает автономный интервал и увеличивает нагрев, поэтому необходим эксплуатационный запас.

Области применения

Характеристики модели позволяют использовать ее для защиты распространенных маломощных потребителей:

• персональных компьютеров с монитором и периферийными устройствами,
• операторских станций и диспетчерских терминалов,
• маршрутизаторов, коммутаторов и небольших узлов доступа,
• систем видеонаблюдения с умеренным энергопотреблением,
• кассовых аппаратов, терминалов учета и офисной электроники,
• контроллеров автоматики и средств сбора данных,
• слаботочных устройств, требующих кратковременного резервирования.

Аппарат ориентирован на технику с импульсными блоками питания, допускающими аппроксимированную форму напряжения. Двигатели, насосы, нагреватели и приборы с высоким пусковым током могут быть неподходящей нагрузкой. ИБП ставят на устойчивую поверхность, оставляя пространство около вентиляционных отверстий. Следует исключить сырость, скопление пыли, прямой нагрев и последовательное соединение источников.

Таким образом, ExeGate PowerExpert TL 575 — линейно-интерактивный ИБП мощностью 575 В·А. Стабилизация, резервирование и защитное отключение поддерживают нагрузку при отклонениях сети. Надежность зависит от расчета мощности, теплообмена и состояния батареи. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку ExeGate PowerExpert TL 575 предприятиям. В «Олниса» можно заказать модель для рабочих мест, сетевых узлов и систем управления. Поставка по России выполняется с соблюдением согласованной комплектности.
