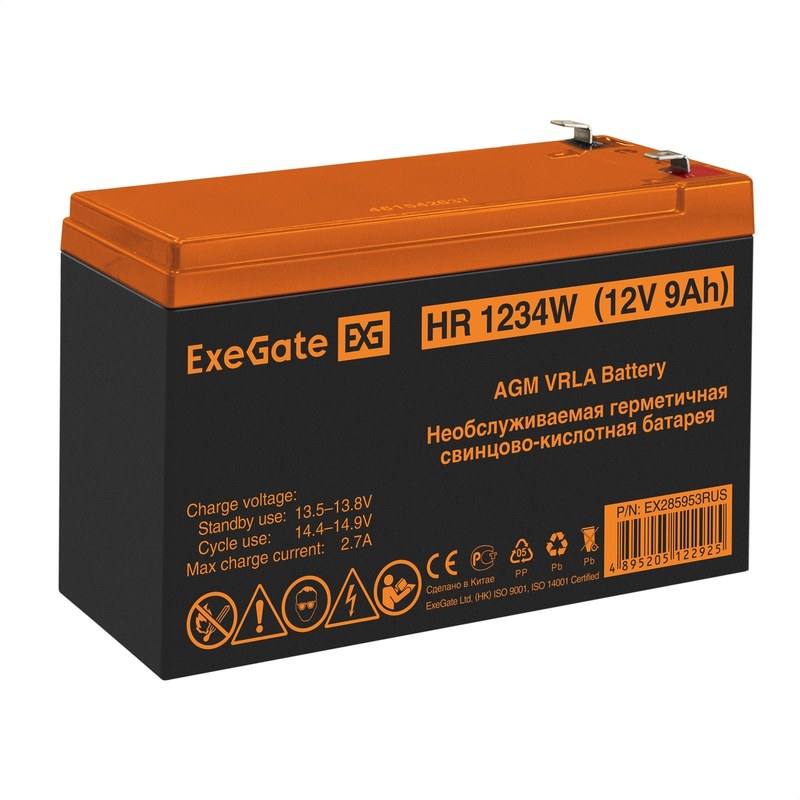

Аккумулятор ExeGate HR 1234W — надежное питание для ИБП

Exegate HR 1234W представляет собой герметичную свинцово-кислотную аккумуляторную батарею для источников бесперебойного питания, систем автоматики и других установок постоянного тока. Конструкция относится к типу VRLA AGM: электролит удерживается стекловолоконным сепаратором, а газорекомбинационный механизм снижает потребность в обслуживании. Номинальное напряжение составляет 12 В, емкость — 9 А·ч. Эти параметры позволяют использовать батарею как компактный источник энергии при провалах сетевого напряжения, аварийном отключении питания или необходимости кратковременной автономной работы нагрузки.

Принцип работы

Электрохимическая система Exegate HR 1234W основана на обратимых реакциях между активными материалами положительных и отрицательных пластин в сернокислотном электролите. При разряде химическая энергия преобразуется в электрическую, при заряде происходит восстановление активных веществ электродов. AGM-сепараторы удерживают электролит в связанном состоянии и обеспечивают ионный перенос между пластинами. Герметизированная конструкция с клапанным регулированием рассчитана на рекомбинацию газов внутри корпуса, поэтому долив воды при штатной эксплуатации не требуется. Батарея применяется в буферном и циклическом режимах. В буферной схеме она постоянно подключена к зарядному устройству и принимает нагрузку после исчезновения внешнего питания. В циклическом режиме последовательно выполняются заряд и разряд. Зарядное напряжение выбирают с учетом режима работы: систематическое превышение допустимого уровня ускоряет коррозию пластин, а продолжительный недозаряд способствует сульфатации.

Технические характеристики

Основные параметры, определяющие электрическую совместимость и условия установки:

• номинальное напряжение 12 В,
• номинальная емкость 9 А·ч,
• максимальный кратковременный разрядный ток до 140 А в течение 5 с,
• тип выводов F2,
• габариты корпуса 151 × 65 × 94 мм,
• полная высота с клеммами около 100 мм,
• масса около 2,52 кг,
• материал корпуса ABS,
• саморазряд порядка 3 % в месяц при нормальной температуре,
• расчетный срок службы в буферном режиме до 10–12 лет,
• ориентировочный ресурс около 260 полных циклов при глубоком циклировании.

Фактически доступная емкость зависит от тока разряда и конечного напряжения. Для свинцово-кислотной системы увеличение разрядного тока уменьшает полезную емкость относительно номинального значения. Поэтому расчет автономии должен учитывать мощность нагрузки, КПД преобразователя, состояние батареи, температуру и порог отключения оборудования.

Конструктивные особенности

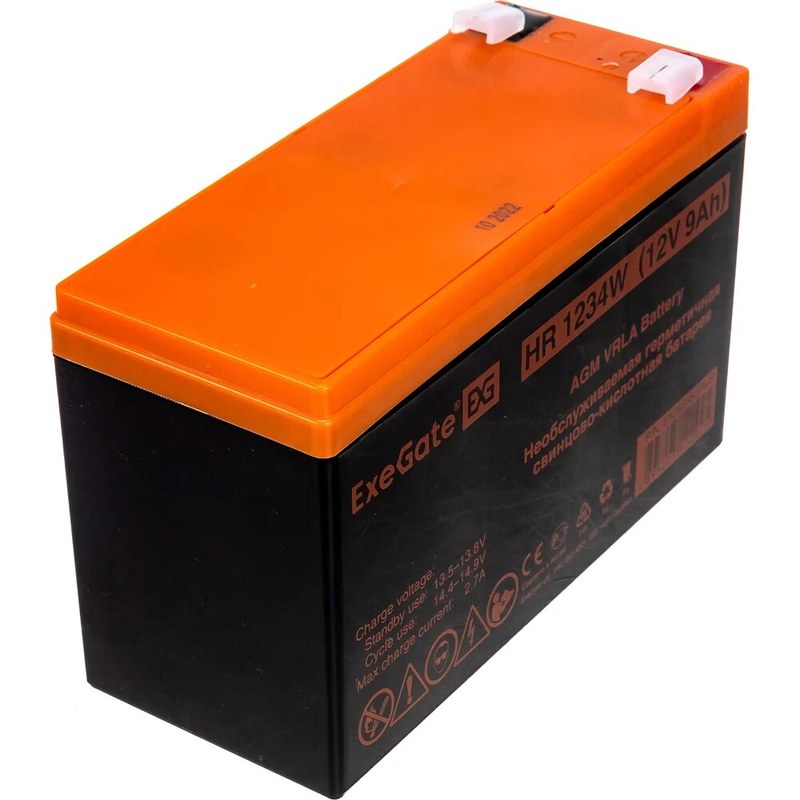

Корпус выполнен в прямоугольном форм-факторе, характерном для аккумуляторов ИБП и резервных шкафов. Внутри размещен пакет положительных и отрицательных пластин, разделенных пористыми стекловолоконными матами. Плотный контакт сепаратора с электродами ограничивает свободное перемещение электролита и стабилизирует электрохимический процесс. Выводы F2 рассчитаны на присоединение плоских разъемных наконечников соответствующего размера и обеспечивают компактное подключение. Клапанный механизм защищает внутреннюю систему при повышении давления. В нормальном режиме основная часть кислорода, образующегося на положительных пластинах, рекомбинирует внутри элементов. При штатной эксплуатации долив воды не требуется. При монтаже необходимо исключать замыкание выводов и повреждение корпуса.

Режимы заряда и температура

Для циклической эксплуатации зарядное напряжение составляет 2,35–2,40 В на элемент, для длительного буферного режима — 2,25–2,30 В на элемент. Батарея содержит шесть последовательно соединенных элементов, поэтому зарядное устройство должно формировать соответствующее суммарное напряжение. Повышенная температура ускоряет старение электрохимической системы, пониженная уменьшает отдаваемую емкость и прием заряда. Рабочие температурные интервалы:

• разряд ориентировочно от −20 до +60 C,
• заряд ориентировочно от −10 до +60 C,
• хранение ориентировочно от −35 до +60 C,
• для длительной эксплуатации предпочтительна температура, близкая к комнатной.

При хранении батарея постепенно теряет заряд вследствие саморазряда. С ростом температуры процесс ускоряется. Длительное нахождение в разряженном состоянии нежелательно из-за риска формирования труднообратимого сульфата свинца на пластинах. После продолжительного хранения необходимо контролировать напряжение и восстанавливать заряд в допустимом режиме.

Области применения

Напряжение, форм-фактор и разрядные возможности Exegate HR 1234W позволяют использовать батарею там, где требуется резервное питание постоянного тока:

• источники бесперебойного питания,
• шкафы промышленной автоматики,
• охранные и пожарные системы,
• телекоммуникационное оборудование,
• контроллеры, терминалы и средства связи,
• локальные системы аварийного освещения,
• резервные цепи сигнализации и мониторинга.

При объединении аккумуляторов в последовательные или параллельные сборки следует применять батареи сопоставимого состояния, емкости и степени заряда. Различие характеристик элементов повышает риск перезаряда или глубокого разряда, поэтому их состояние должно контролироваться по регламенту установки.

Таким образом, Exegate HR 1234W — герметичная AGM-батарея напряжением 12 В и емкостью 9 А·ч для резервного и автономного питания оборудования. Корректный зарядный режим, соблюдение температурных ограничений и предотвращение длительного глубокого разряда являются основными условиями сохранения рабочих характеристик. Компания «Олниса» осуществляет поставку Exegate HR 1234W как поставщик промышленного оборудования.
