Центробежный насос Grundfos NB 65: технические возможности серии

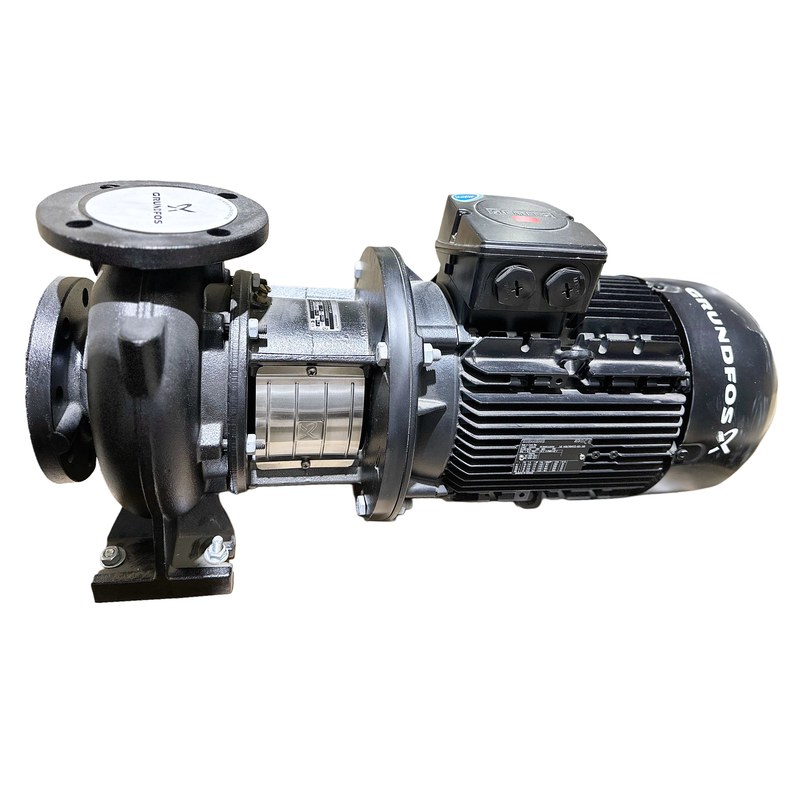

Grundfos NB 65 — горизонтальный одноступенчатый центробежный насос с осевым всасыванием и радиальным нагнетанием. Число 65 указывает номинальный диаметр напорного патрубка DN 65, но не задает рабочую точку. Подача, напор, мощность, диаметр колеса и материалы определяются полной маркировкой. Моноблочная схема исключает отдельную муфту и сокращает размеры агрегата.
Технические характеристики
Основные параметры типоразмера включают:
- диаметр напорного патрубка — DN 65,
- диаметр всасывающего патрубка — обычно DN 80,
- число гидравлических ступеней — одна,
- частота сети — 50 или 60 Гц в зависимости от двигателя,
- частота вращения — около 1450 или 2900 мин−1 для четырехполюсного или двухполюсного двигателя при 50 Гц,
- типовая степень защиты электродвигателя — IP55,
- класс нагревостойкости изоляции — F,
- номинальное давление распространенных корпусов — до 16 бар,
- ориентировочный температурный диапазон среды — от минус 25 до плюс 140 C при совместимых материалах,
- рабочие подача, напор и потребляемая мощность — по характеристической кривой конкретной модификации.
Указанные пределы нельзя переносить на любой агрегат без проверки паспорта. Допустимая температура зависит от корпуса, эластомеров и пары трения торцевого уплотнения. Расчетную точку выбирают на устойчивом участке кривой, по возможности рядом с областью максимального КПД. Мощность двигателя проверяют по наибольшей нагрузке в разрешенном диапазоне с учетом плотности жидкости.
Принцип работы
Преобразование энергии выполняется последовательно:
- жидкость через осевой патрубок поступает к центральной части колеса,
- лопатки передают потоку механическую энергию и направляют его к периферии,
- в спиральном корпусе скорость частично преобразуется в статическое давление,
- среда выходит через радиальный патрубок в напорный трубопровод,
- пониженное давление у входа обеспечивает непрерывное поступление следующего объема жидкости.
Насос не является самовсасывающим: перед запуском проточную часть и подводящую линию заполняют. Для предотвращения кавитации располагаемый запас NPSH системы должен превышать требуемое насосом значение с расчетным резервом. При проверке учитывают атмосферное или избыточное давление над жидкостью, геодезическую высоту, потери на всасывании, температуру и давление насыщенных паров.
Особенности конструкции

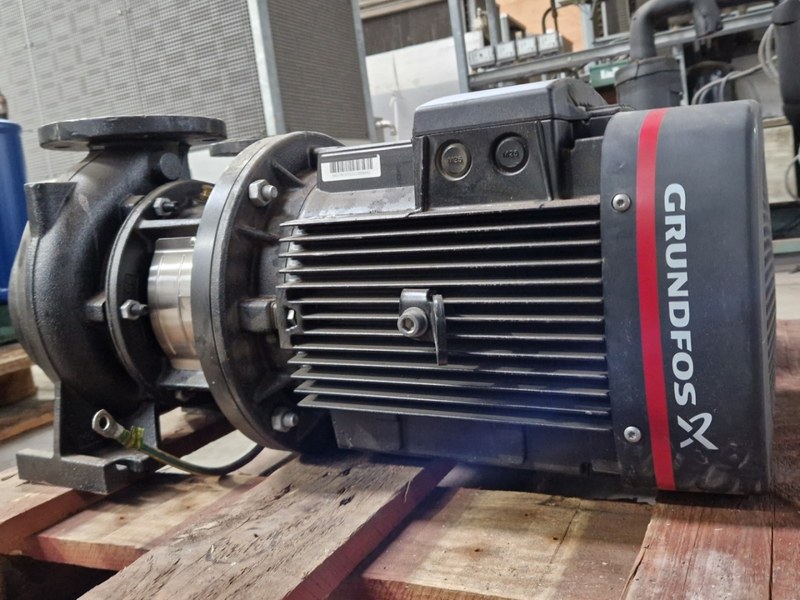

Агрегат образуют спиральный корпус, закрытое рабочее колесо, крышка, вал двигателя и одинарное торцевое уплотнение. Колесо закреплено на удлиненном конце вала, поэтому отдельные подшипниковый корпус и соединительная муфта отсутствуют. Радиальные и осевые усилия воспринимают подшипники электродвигателя. Такая компоновка обеспечивает заводскую соосность ротора и гидравлического узла, однако требует жесткого основания и разгруженных трубопроводных присоединений:
- корпус из серого чугуна или иного материала, заданного конфигурацией,
- рабочее колесо из чугуна, бронзы либо нержавеющей стали,
- пару трения из углерода, карбида кремния или карбида вольфрама,
- эластомеры, совместимые с водой, раствором, маслом и рабочей температурой,
- фланцы установленного класса давления,
- двигатель закрытого обдуваемого исполнения,
- раму или опорное основание для неподвижного крепления.
Эксплуатационный контроль
Состояние агрегата оценивают по сравнению текущего режима с исходными значениями. Контролируемые признаки:
- стабильность подачи и давления при неизменной арматуре,
- ток двигателя без продолжительного превышения номинала,
- отсутствие кавитационного треска, ударов и резонансной вибрации,
- допустимый нагрев двигателя и подшипниковых зон,
- отсутствие развивающейся утечки через торцевое уплотнение,
- чистота каналов воздушного охлаждения.
Области применения
Типоразмер используют в системах со стабильным подпором на входе. Основные области эксплуатации:
- контуры отопления, охлаждения и кондиционирования,
- промышленное водоснабжение и повышение давления,
- перекачивание технологической и оборотной воды,
- обвязка теплообменников, холодильных машин и градирен,
- ирригационные и коммунальные насосные станции,
- установки мойки, фильтрации и водоподготовки,
- пожарно-технические системы при соответствии исполнения проектным нормам.
Таким образом, Grundfos NB 65 представляет семейство одноступенчатых моноблочных насосов с напорным присоединением DN 65, а не модель с неизменными расходными показателями. Для корректного применения проверяют маркировку, рабочую кривую, NPSH, мощность, материалы и температурные ограничения. Жесткий монтаж, заполнение перед пуском и контроль режима предотвращают кавитацию, перегрузку двигателя и износ уплотнения. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos. Насосы NB 65 поставляются в исполнении и комплектности заказа.
