Промышленное оборудование Hanyoung NUX — надежный контроль рабочих процессов
Hanyoung NUX выпускает средства контроля, регулирования и коммутации для промышленной автоматики. Приборы используют в локальных контурах машин и установок, где требуются точное измерение, отображение и контроль.
Функциональное значение оборудования
Аппаратура Hanyoung NUX принимает сигнал от первичного преобразователя, нормирует его, сопоставляет измеренное значение с заданной уставкой и формирует управляющее воздействие. В температурном контуре вход соединяется с термопарой или термосопротивлением, а выход включает контактор, твердотельное реле либо аналоговый исполнительный канал. Таймеры задают временную последовательность, счетчики обрабатывают импульсы, а датчики положения и приближения передают дискретную информацию контроллеру. Функции распределяются по отдельным приборам, поэтому отказ одного узла не требует замены всей системы. Ключевые группы оборудования включают:
- регуляторы температуры с двухпозиционным или ПИД-управлением,
- индикаторы технологических величин с цифровой обработкой входного сигнала,

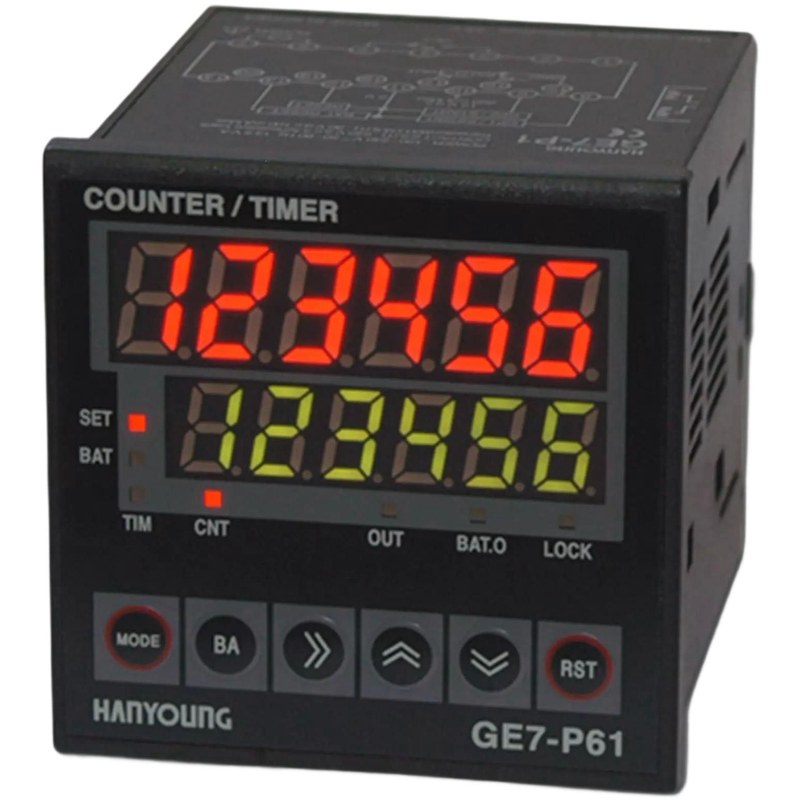

- таймеры с задержкой включения, выдержкой интервала и циклической работой,
- счетчики импульсов, частоты, длины либо числа операций,
- твердотельные реле для бесконтактной коммутации нагревательной нагрузки,
- фотоэлектрические и индуктивные датчики для обнаружения объекта,
- кнопки, переключатели, сигнальные лампы и аварийные органы управления.
Измерительные входы и выходные сигналы
Температурные контроллеры различных серий рассчитаны на работу с типовыми термопарами K, J, T, R, S и другими градуировками, а также с платиновыми термосопротивлениями Pt100. В отдельных исполнениях применяются унифицированные сигналы постоянного тока 4–20 мА, 0–20 мА или напряжения 0–10 В. Конкретный набор входов определяется модификацией прибора. До ввода в эксплуатацию задают тип датчика, единицу измерения, диапазон индикации, положение десятичной точки и параметры компенсации погрешности линии. Наиболее распространенные интерфейсные параметры представлены ниже:
- питание от сети 100–240 В переменного тока для универсальных щитовых исполнений,
- низковольтное питание 24 В постоянного или переменного тока для шкафной автоматики,
- релейный выход для коммутации цепи контактора или маломощной нагрузки,
- импульсный выход напряжения для управления внешним твердотельным реле,
- аналоговый выход 4–20 мА для пропорционального исполнительного механизма,
- аварийный контакт для сигнализации отклонения, обрыва датчика или выхода за предел,
- последовательный интерфейс RS-485 в модификациях с функцией сетевого обмена.
Принципы регулирования

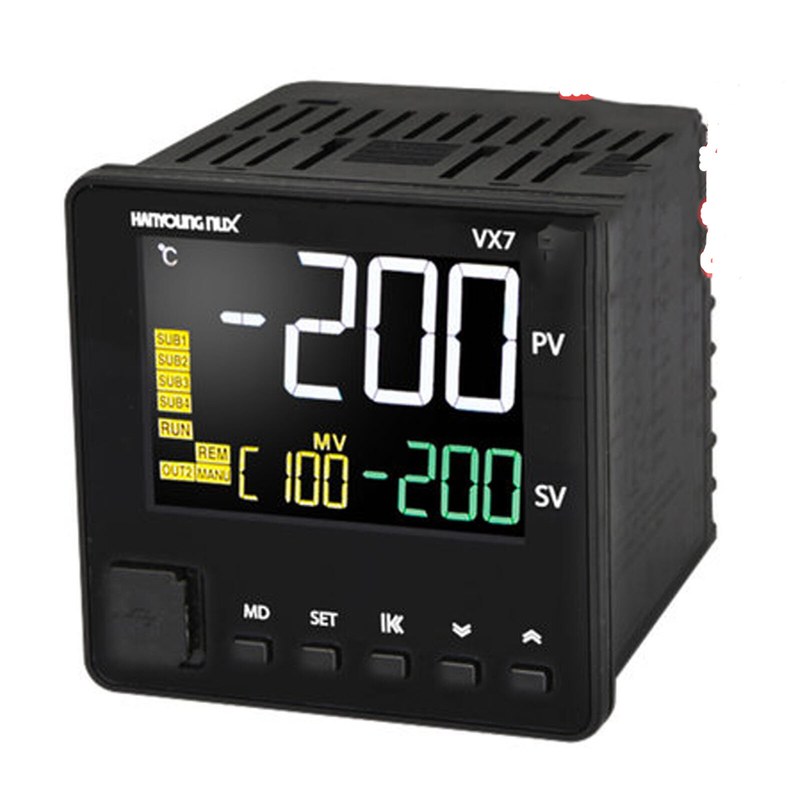

Двухпозиционный алгоритм переключает выход при пересечении уставки с учетом гистерезиса. Он пригоден для объектов с большой тепловой инерцией и умеренными требованиями к стабильности. ПИД-регулирование вычисляет воздействие по текущей ошибке, накопленному отклонению и скорости изменения процесса. Пропорциональная составляющая обеспечивает реакцию на рассогласование, интегральная устраняет установившуюся ошибку, дифференциальная сдерживает перерегулирование. Автонастройка определяет рабочие коэффициенты по отклику объекта, однако итоговые параметры проверяют при штатной загрузке машины. При наладке контура последовательно задают:
- рабочую уставку контролируемой величины,
- пропорциональную полосу или коэффициент усиления,
- интегральное время для компенсации статической ошибки,
- дифференциальное время для реакции на скорость изменения,
- период импульсного управления исполнительным каналом,
- гистерезис при двухпозиционном режиме,
- пределы задания и уровни аварийной сигнализации.
Монтаж и электромагнитная совместимость
Основные требования к установке предусматривают:
- монтаж в панели с вырезом, соответствующим габаритам выбранного корпуса,
- затяжку клемм моментом, установленным документацией конкретного исполнения,
- установку внешнего аппарата защиты в цепи питания,
- разделение измерительных, интерфейсных и силовых проводников,
- проверку полярности термопары и аналогового сигнала,
- соблюдение температурного режима и вентиляционных зазоров,
- ограничение доступа к токоведущим частям после ввода шкафа в работу.
Области применения
Функциональная номенклатура Hanyoung NUX используется в следующих задачах:
- регулирование температуры пресс-форм, нагревательных плит и термокамер,
- управление зонами экструзионных и упаковочных машин,
- контроль сушильных, пищевых и лабораторных установок,
- счет продукции и измерение частоты импульсов на конвейерах,
- формирование временных циклов станочного и сборочного оборудования,
- бесконтактная коммутация резистивных нагревателей,
- сигнализация состояния и ручное управление механизмами со щита.
Таким образом, оборудование Hanyoung NUX образует модульную основу локальной промышленной автоматики: измерительные приборы принимают стандартные сигналы, регуляторы реализуют заданный алгоритм, а коммутационные элементы передают воздействие нагрузке. Надежность решения обеспечивается корректным выбором исполнения, согласованием входов и выходов, тепловым расчетом силовой части и соблюдением правил монтажа. Компания «Олниса» осуществляет поставку промышленного оборудования Hanyoung NUX для производственных и инфраструктурных объектов. Поставка охватывает компоненты контроля, регулирования, сигнализации и коммутации в соответствии с заявленной спецификацией.
