Eltex SMG-500 — функциональная АТС для построения надежной системы связи
Eltex SMG-500 представляет собой телекоммуникационную платформу для построения корпоративной IP-АТС на основе протокола SIP. Оборудование объединяет регистрацию терминалов, обработку вызовов, маршрутизацию, разграничение доступа и взаимодействие с внешними сетями. Модель предназначена для инфраструктуры среднего масштаба и обслуживает до 500 учетных записей. Централизованная коммутация поддерживает единый номерной план для офисов, производственных площадок и удаленных подразделений. К системе подключаются стандартные IP-телефоны и программные клиенты, работающие через локальную либо корпоративную сеть.
Функциональная архитектура
SMG-500 выполняет функции сервера установления соединений: принимает SIP-запросы, проверяет параметры учетной записи, определяет направление и формирует сигнальный обмен между конечными точками. Медиаинформация передается по RTP, а служебные сообщения обеспечивают создание, изменение и завершение сеанса. Такое разделение сигнализации и речевого трафика дает возможность независимо управлять правилами вызова и параметрами передачи голоса. При работе с внешним оператором АТС использует SIP-транк, через который корпоративные номера получают доступ к телефонной сети общего пользования. Внутренние соединения обрабатываются согласно локальному плану нумерации. К основным функциям платформы относятся:
- регистрация до 500 SIP-абонентов,
- обработка внутренних, входящих и исходящих вызовов,
- подключение операторских направлений посредством SIP-транков,
- создание групп вызова и сценариев распределения,
- переадресация безусловного типа, по занятости и по отсутствию ответа,
- удержание, перевод и перехват соединения,
- организация конференц-связи и голосовых сервисов,
- ведение журналов событий и записей о соединениях,
- разграничение полномочий и применение правил доступа.
Протокол SIP идентифицирует устройства и согласует сеансы. При регистрации терминал передает АТС свой сетевой адрес, связываемый с внутренним номером. Для вызова анализируются идентификаторы, состояние абонента, разрешения и таблицы маршрутизации. Параметры кодека согласуются по SDP. Речевой поток передается по RTP через ресурсы системы либо непосредственно между совместимыми терминалами. Между сегментами учитываются NAT, правила межсетевого экрана и доступность портов.
Маршрутизация и номерной план
Номерной план задает порядок интерпретации набранных последовательностей и связывает их с внутренними абонентами, сервисами либо внешними направлениями. Инженер может разделять маршруты по префиксам, длине номера, классу обслуживания и времени действия. Нормализация вызываемого номера устраняет различия между внутренним форматом и правилами оператора: система добавляет или удаляет цифры до передачи запроса. Для нескольких транков применяются приоритеты и альтернативные направления. При недоступности основного канала вызов может быть направлен по резервному маршруту, если это предусмотрено конфигурацией. Ограничения запрещают международные, междугородные либо иные категории соединений для выбранных учетных записей. При проектировании маршрутизации определяются:
- диапазоны внутренних номеров и служебные комбинации,
- правила набора городских, мобильных и специальных номеров,
- префиксы выбора внешних направлений,
- преобразование полей From, To и идентификатора вызывающего абонента,
- очередность использования основных и резервных SIP-транков,
- классы доступа для подразделений и отдельных пользователей,
- условия обработки занятости, тайм-аута и сетевой ошибки.
Сетевое подключение и безопасность

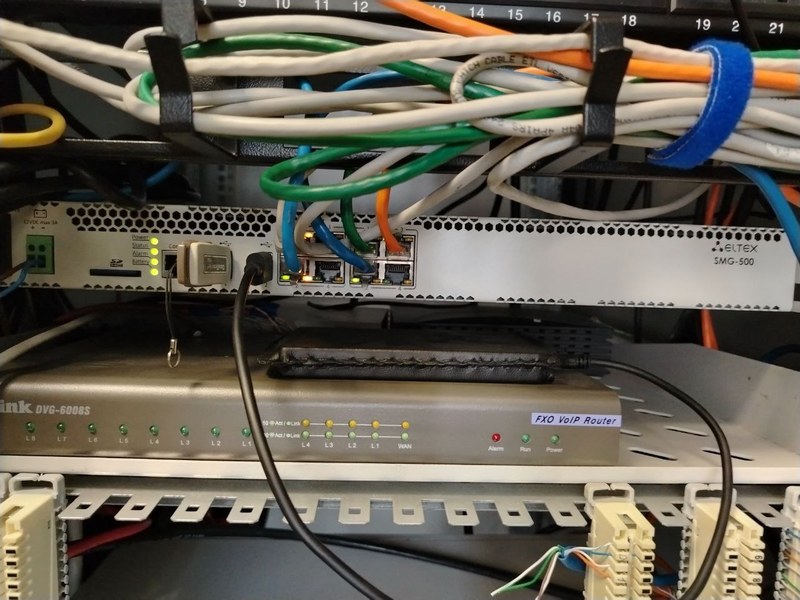

АТС включается в Ethernet-инфраструктуру как управляемый сетевой узел. Для стабильной телефонии целесообразно логически отделять голосовой сегмент, назначать предсказуемую адресацию и обеспечивать корректную синхронизацию времени. VLAN сокращает широковещательную нагрузку и изолирует терминалы от пользовательского трафика. QoS сохраняет разборчивость речи при конкуренции с передачей файлов и другими приложениями. Доступ к управлению ограничивается административными адресами и учетными данными. Защита от несанкционированных вызовов строится на надежных паролях, минимально необходимых правах, фильтрации сетевых соединений и регулярном контроле журналов.
Конструкция и администрирование

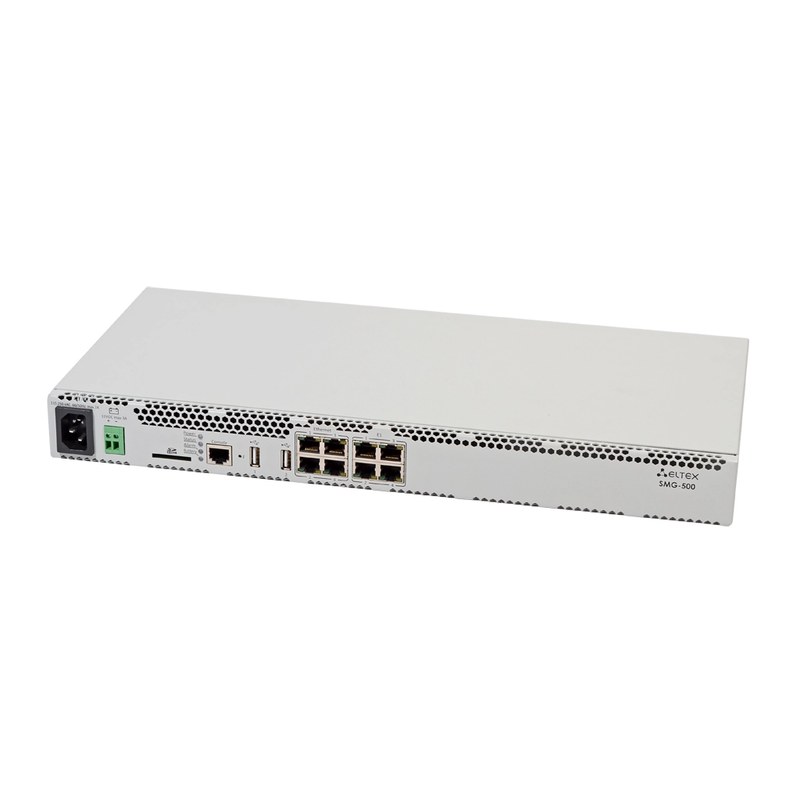

SMG-500 выполнена как специализированное устройство с сетевыми интерфейсами, вычислительным модулем, памятью и программной подсистемой управления вызовами. Платформа рассчитана на непрерывную обработку сигнализации при соблюдении требований к электропитанию, вентиляции и температуре. Через интерфейс администрирования создаются абоненты, транки, группы, маршруты и ограничения. Диагностические средства отображают регистрации, текущие соединения, причины отказов и системные события. Экспорт конфигурации выполняют перед обновлением программного обеспечения или изменением схемы связи. Последовательность ввода АТС в эксплуатацию включает:
- назначение сетевых параметров и проверку IP-доступности,
- синхронизацию системного времени с доверенным источником,
- создание внутренних номеров и параметров аутентификации,
- настройку SIP-транков и правил преобразования номеров,
- формирование входящих и исходящих маршрутов,
- проверку вызовов между абонентами и через оператора,
- испытание переадресации, перевода, групп и резервных направлений,
- сохранение подтвержденной конфигурации в резервной копии.
Таким образом, Eltex SMG-500 обеспечивает централизованную IP-телефонию, регистрацию до 500 SIP-абонентов, управление маршрутами и применение корпоративных сервисов связи. Эффективность решения определяется корректным номерным планом, согласованием кодеков, разделением сетевых сегментов и контролем событий. Компания «Олниса» выступает поставщиком промышленного оборудования, включая телекоммуникационные решения Eltex. Поставка АТС SMG-500 компанией «Олниса» обеспечивает комплектование корпоративной инфраструктуры оборудованием требуемого класса.
