Инвертор ExeGate SinePower для организации резервного электропитания
Инвертор ExeGate SinePower преобразует постоянное напряжение аккумулятора в переменное напряжение для питания телекоммуникационной, бытовой и маломощной промышленной нагрузки. Синусоидальный выходной сигнал совместим с импульсными блоками питания, трансформаторами, электродвигателями, насосами и чувствительной электроникой. Аппарат создает локальный источник энергии там, где стационарная сеть отсутствует или временно недоступна. Рабочие пределы зависят от мощности исполнения и напряжения батареи с учетом нагрузки.
Технические характеристики
Ниже перечислены параметры линейки для автономного электропитания:
- тип преобразования — из постоянного напряжения 12 или 24 В в переменное напряжение 220 В,
- номинальная частота выходного сигнала — 50 Гц,
- форма выходного напряжения — чистая синусоида,
- номинальная мощность различных исполнений — от 300 до 3000 Вт,
- пиковая мощность — до двух номиналов у соответствующей версии,
- выходное напряжение — около 220 В,
- коэффициент полезного действия — до 90 % при рационально выбранной нагрузке,
- входная система — аккумулятор 12 или 24 В,
- защитное отключение — при глубоком разряде или перенапряжении батареи,
- рабочая температура — ориентировочно от 0 до +40 C,
- охлаждение — естественное либо принудительное вентиляторное,
- выходное подключение — розетка переменного тока на корпусе,
- входное подключение — силовые клеммы или кабели для постоянного тока,
- защита — от перегрузки, замыкания, перегрева и отклонения входного напряжения.
Номинальная мощность характеризует продолжительную работу, а пиковая — способность выдерживать пусковой бросок. Нагрузка 1000 Вт при питании от батареи 12 В теоретически требует 83,3 А без учета потерь. При КПД 90 % ток возрастает примерно до 92,6 А. Поэтому кабель должен быть коротким, иметь достаточное сечение и надежные контакты. Емкость батареи рассчитывают по ватт-часам с учетом глубины разряда, КПД и снижения доступной емкости при большом токе.
Особенности конструкции

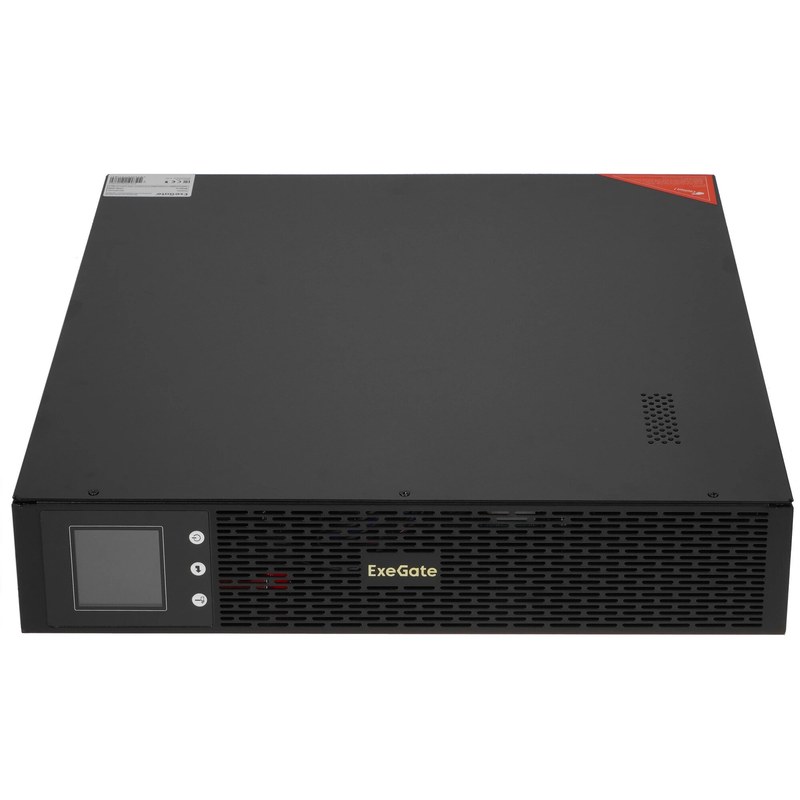

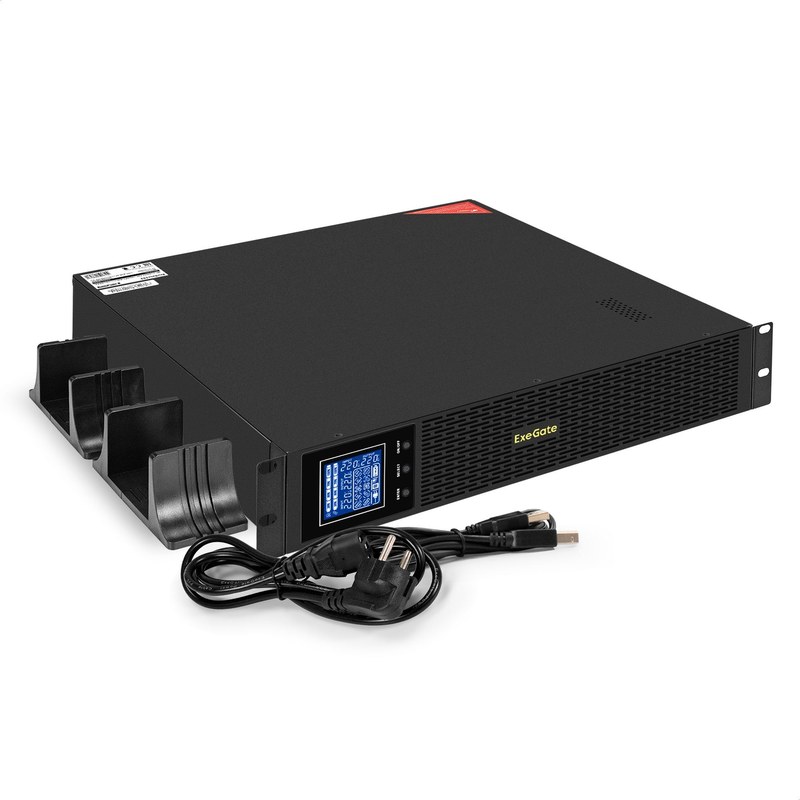

Корпус инвертора защищает компоненты и отводит тепло. Внутри размещены входной фильтр, силовые ключи, повышающий каскад, промежуточная шина, выходной мост, измерительные цепи и плата управления. Полупроводники закреплены на радиаторах, а вентиляционные отверстия направляют воздух через нагретые зоны. На панели находятся розетка, выключатель и световая индикация. Силовые выводы постоянного тока имеют обозначение полярности. Защита контролирует ток, температуру и напряжение, блокируя преобразование при выходе параметров за допустимые границы. Такая схема снижает риск повреждения аппарата и нагрузки, но не отменяет внешний предохранитель рядом с аккумулятором.
Принципы и режимы работы
Этапы преобразования и рабочие режимы представлены ниже:
- при включении контроллер проверяет вход и силовые цепи,
- напряжение батареи повышается высокочастотными ключами до уровня внутренней шины,
- выходной мост формирует импульсы с широтно-импульсным регулированием,
- фильтр подавляет высокочастотные составляющие и создает синусоиду,
- обратная связь корректирует управление при изменении нагрузки,
- в номинальном режиме аппарат работает без превышения расчетной температуры,
- при кратковременном пуске аппарат использует запас по пиковой мощности,
- при перегрузке или замыкании выход ограничивается либо отключается,
- при перегреве работа прекращается до снижения температуры,
- при критическом разряде батареи защита отключает выход.
Чистая синусоида важна для асинхронных двигателей, насосов и трансформаторов. Ступенчатый сигнал вызывает шум, нагрев магнитопровода и дополнительные потери, тогда как синусоида близка к сигналу электросети. Продолжительность работы определяется запасом батареи: аккумулятор 12 В емкостью 100 А·ч теоретически содержит 1200 Вт·ч. При нагрузке 500 Вт фактическое время окажется меньше 2,4 часа из-за потерь и ограничения глубины разряда.
Области применения
Ниже перечислены типовые задачи, для которых используется ExeGate SinePower:
- питание вычислительной и телекоммуникационной техники от внешней батареи,
- работа измерительных приборов и сервисного инструмента на удаленном объекте,
- энергоснабжение автоматики, контроллеров и систем диспетчеризации,
- подключение циркуляционных насосов и приводов с подходящим пусковым током,
- организация резервной линии для освещения и маломощной электроники,
- использование в транспортных, выездных и временных установках,
- формирование сети 220 В в составе автономной аккумуляторной системы.
Таким образом, ExeGate SinePower создает переменное напряжение 220 В посредством многоступенчатого преобразования энергии. Чистая синусоида, автоматическое управление и защитные функции позволяют питать разные нагрузки в установленных пределах мощности и тока. Надежность системы зависит от параметров батареи, сечения кабелей, предохранителя, вентиляции и запаса на пуск. Компания «Олниса» поставляет инверторы ExeGate SinePower в составе номенклатуры промышленного оборудования. Поставка через «Олниса» позволяет получить требуемое исполнение для автономной или резервной линии электропитания.
