Управляемый коммутатор Eltex MES2408CP для профессиональных сетевых систем
Eltex MES2408CP представляет собой управляемый коммутатор уровня доступа для передачи данных и электропитания по витой паре. Он рассчитан на подключение камер, беспроводных точек, IP-телефонов, терминалов и средств автоматизации. Абонентская нагрузка использует порты Gigabit Ethernet, восходящие линии — оптические модули. Функции второго уровня обеспечивают сегментацию трафика, резервирование, сетевую защиту и приоритизацию потоков. PoE уменьшает число силовых линий и централизует контроль нагрузки.
Технические параметры
Коммутационная архитектура MES2408CP передает кадры между портами без программной обработки центральным процессором. Электрические интерфейсы автоматически согласуют скорость и дуплекс, а слоты SFP предназначены для гигабитных оптических линий. Неблокирующая матрица сохраняет расчетную пропускную способность при штатной нагрузке. Основные аппаратные параметры представлены ниже:
- 8 портов 10/100/1000BASE-T с разъемами RJ-45,
- 2 интерфейса 1000BASE-X для сменных модулей SFP,
- коммутационная производительность до 20 Гбит/с,
- скорость обработки до 14,88 млн пакетов в секунду,
- таблица коммутации на 8192 MAC-адреса,
- поддержка кадров увеличенной длины до 10 Кбайт.

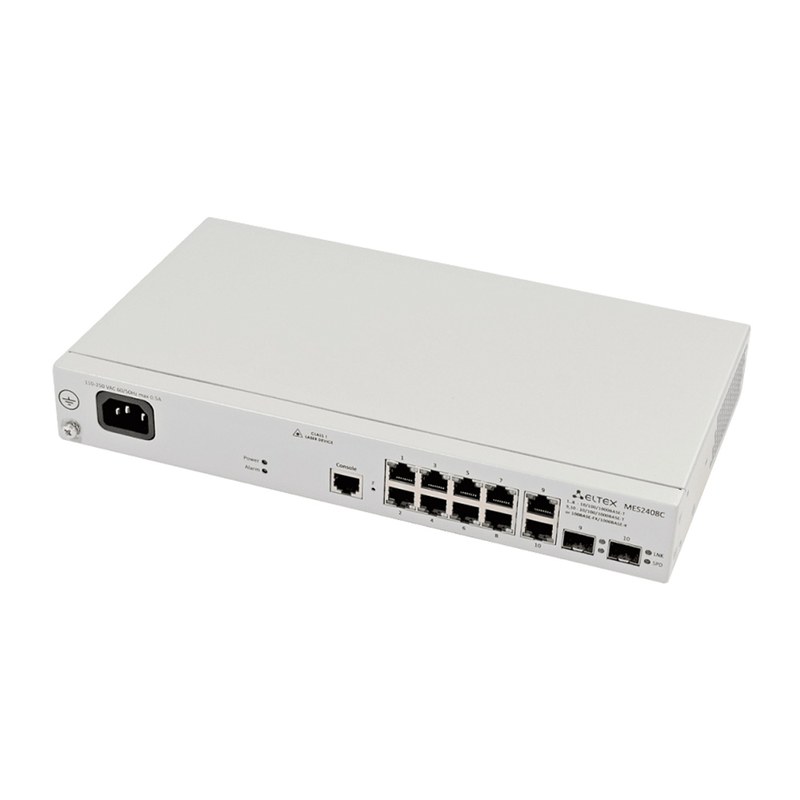

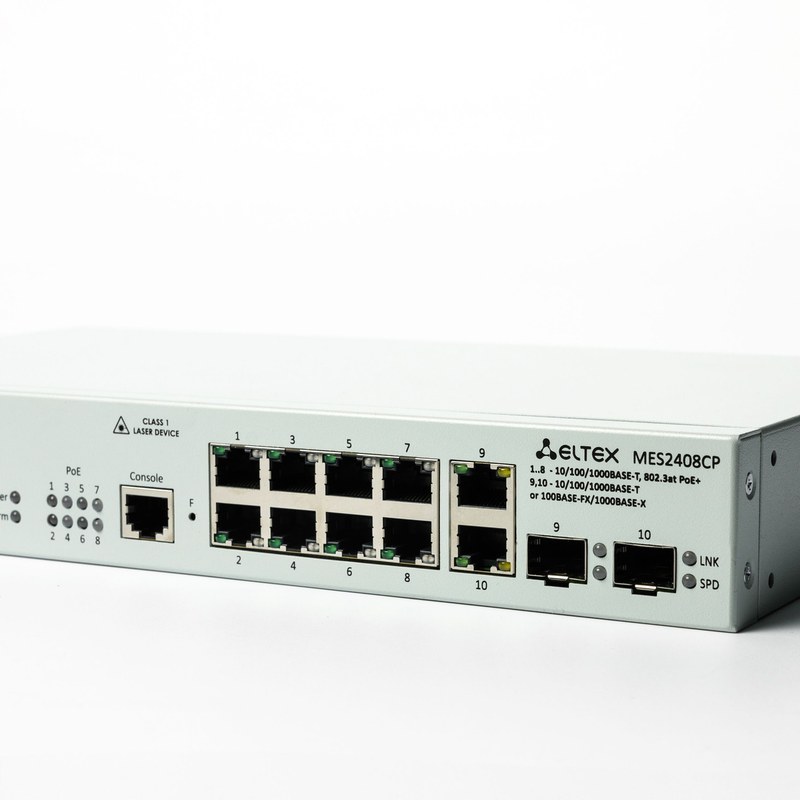

Металлический корпус защищает узлы и отводит тепло. На лицевой панели находятся сетевые разъемы и индикаторы связи, активности, скорости и PoE для проверки без терминала. Консольный интерфейс используется при вводе в эксплуатацию и восстановлении доступа. Встроенный источник обслуживает коммутационную плату и шину PoE. При монтаже оставляют свободными вентиляционные зоны, учитывают тепловыделение и подключают заземление. До включения проверяют категорию кабеля, длину сегмента и соответствие оптических модулей параметрам линии. Раздельная индикация упрощает точное обнаружение обрыва канала, отсутствия согласования или превышения разрешенной мощности потребителя.
Передача питания по Ethernet
Порты доступа работают как источники питания IEEE 802.3af и IEEE 802.3at. До включения напряжения коммутатор обнаруживает допустимую сигнатуру и классифицирует нагрузку, поэтому силовая цепь не активируется для обычного Ethernet-интерфейса. Возможности подсистемы PoE приведены ниже:
- электропитание до 30 Вт на одном совместимом порту,
- суммарный бюджет мощности до 130 Вт,
- индивидуальное включение и отключение питания по интерфейсам,
- задание приоритета потребителей при исчерпании общего бюджета,
- контроль потребляемой мощности и состояния питаемой линии,
- перезапуск удаленного устройства снятием и повторной подачей напряжения,
- защита каналов от перегрузки и короткого замыкания.
Резервирование и объединение каналов
STP, RSTP и MSTP формируют бесконтурную топологию, блокируют лишний путь и восстанавливают связность после отказа линии. MSTP назначает экземпляры дерева группам VLAN для использования резервных соединений. Агрегирование IEEE 802.3ad объединяет каналы в логическую группу, увеличивает полосу и сохраняет обмен при отказе участника. LACP согласует состав группы между соседними устройствами. В кольцевой схеме ERPS обеспечивает контролируемое переключение маршрута второго уровня. QoS классифицирует кадры по признакам канального и сетевого уровней и распределяет их между восемью очередями. Приоритет задается по IEEE 802.1p, DSCP, порту и параметрам пакета. Строгий алгоритм уменьшает задержку голосового и управляющего трафика, взвешенный сохраняет ресурс для других потоков. Ограничение входной и выходной скорости локализует перегрузку. IEEE 802.3x регулирует полнодуплексный обмен, а предотвращение HOL-блокировки снижает влияние занятого направления.
Защита сетевого доступа
Средства безопасности ограничивают посторонние подключения и ошибочный служебный трафик. IEEE 802.1X разрешает доступ после аутентификации, привязка MAC-адресов препятствует замене устройства. DHCP Snooping контролирует выдачу адресов и разделяет доверенные и абонентские порты; его таблица применяется при проверке IP- и ARP-пакетов. Шторм-контроль сдерживает широковещательную, групповую и неизвестную одноадресную рассылку. Списки доступа фильтруют кадры по MAC, VLAN, IP и транспортным портам.
Мониторинг и эксплуатационное управление
Настройка выполняется через командную строку, веб-интерфейс и протоколы администрирования. SSH защищает удаленный сеанс, SNMP обеспечивает опрос счетчиков и отправку уведомлений, системный журнал фиксирует изменения состояния. Функции управления включают:
- сохранение нескольких конфигураций и выбор файла при загрузке,
- зеркалирование трафика заданного порта для анализа пакетов,
- учет принятых, переданных, отброшенных и ошибочных кадров,
- обнаружение соседних устройств посредством LLDP и LLDP-MED,
- синхронизацию времени по протоколу SNTP,
- проверку медной линии с определением характера повреждения.
Таким образом, Eltex MES2408CP сочетает гигабитную коммутацию, оптические восходящие линии и централизованное питание восьми устройств. VLAN, защита от петель, агрегация, QoS, контроль доступа и диагностика позволяют использовать его в корпоративной либо объектовой сети. Распределение бюджета PoE и настройка политик повышают устойчивость инфраструктуры при изменении нагрузки. Компания «Олниса» осуществляет поставку коммутаторов Eltex MES2408CP как промышленного оборудования для сетевых проектов. Поставка предназначена для оснащения новых объектов и развития действующих систем связи.
