Коммутатор Eltex MES2324P AC с поддержкой PoE для сетевой инфраструктуры

Eltex MES2324P AC представляет собой управляемый коммутатор уровня доступа, предназначенный для построения корпоративных, операторских и инфраструктурных сетей. Устройство объединяет двадцать четыре гигабитных медных порта с подачей питания на оконечное оборудование и высокоскоростные оптические интерфейсы для связи с ядром либо уровнем агрегации. Сочетание портов упрощает подключение IP-оборудования без внешних блоков питания. Исполнение AC рассчитано на питание от сети переменного тока и установку в стандартную телекоммуникационную стойку.

Питание оконечных устройств

Медные интерфейсы поддерживают технологии IEEE 802.3af и IEEE 802.3at. Коммутатор распознаёт совместимое питаемое устройство, выполняет классификацию и подаёт напряжение только после проверки линии. Для практической эксплуатации существенны следующие возможности:

• передача данных и электропитания по одному кабелю витой пары,
• выделение мощности до 30 Вт на порт при работе по IEEE 802.3at,
• суммарный бюджет PoE до 370 Вт для исполнения с источником переменного тока,
• назначение приоритета портам при приближении нагрузки к пределу бюджета,
• контроль потребляемой мощности и состояния подключённого оборудования,
• дистанционное отключение и повторное включение питания на выбранном интерфейсе.

Сегментация и управление

Логическое разделение сети реализуется средствами IEEE 802.1Q. Порт может передавать нетегированные кадры одного сегмента либо тегированный трафик нескольких VLAN. Для управления потоками предусмотрены механизмы классификации, ограничения полосы и приоритизации. Ключевые сетевые функции представлены ниже:

• создание до 4094 виртуальных локальных сетей,
• назначение VLAN по порту и обработка кадров с тегами IEEE 802.1Q,
• агрегация физических соединений по IEEE 802.3ad с применением LACP,
• управление многоадресной рассылкой посредством IGMP Snooping,
• формирование очередей качества обслуживания по приоритету и классу трафика,
• ограничение входящей и исходящей скорости на интерфейсах,
• применение списков контроля доступа по параметрам канального и сетевого уровней,
• зеркалирование пакетов на диагностический порт.

Интерфейсы и производительность

Коммутационная архитектура MES2324P AC рассчитана на одновременную обработку трафика всех абонентских линий. Порты доступа автоматически согласуют скорость и дуплекс, а оптические интерфейсы применяются для организации магистральных каналов, резервных трасс или стекирования в рамках поддерживаемой конфигурации. Основные аппаратные параметры включают:

• двадцать четыре порта 10/100/1000BASE-T с разъёмами RJ-45,
• четыре интерфейса 10GBASE-R с разъёмами SFP+,
• коммутационную производительность до 128 Гбит/с,
• скорость обработки пакетов длиной 64 байта до 95,2 млн пакетов в секунду,
• таблицу коммутации объёмом до 16 384 MAC-адресов,
• поддержку полноскоростной неблокирующей передачи между интерфейсами,
• консольный порт для локального администрирования.

Отказоустойчивость и защита

Для сохранения доступности при повреждении линии коммутатор поддерживает резервирование связей и автоматическое перестроение топологии. Защитные механизмы контролируют служебный и пользовательский трафик. В эксплуатационную конфигурацию могут входить:

• протоколы STP, RSTP и MSTP для устранения петель второго уровня,
• объединение нескольких каналов в логическую группу с распределением нагрузки,
• защита от широковещательных, многоадресных и неизвестных одноадресных штормов,
• аутентификация подключений по IEEE 802.1X,
• контроль соответствия IP- и MAC-адресов на портах доступа,
• изоляция абонентских интерфейсов внутри одного сетевого сегмента,
• ограничение числа изучаемых MAC-адресов и реакция на нарушение политики.

Конструкция и условия интеграции

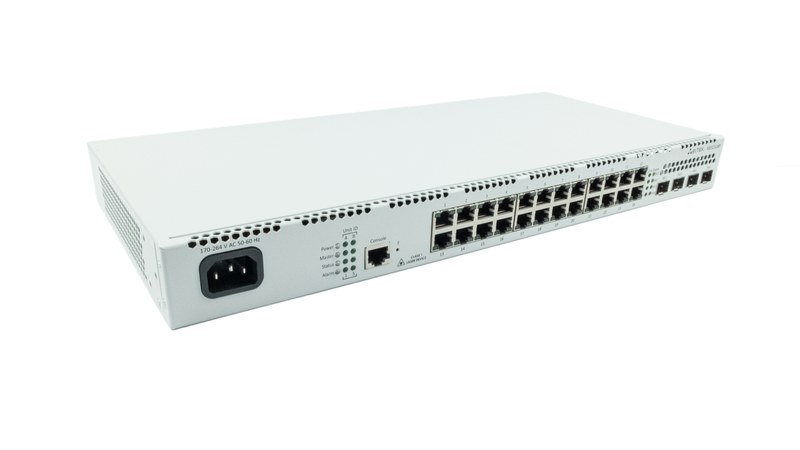

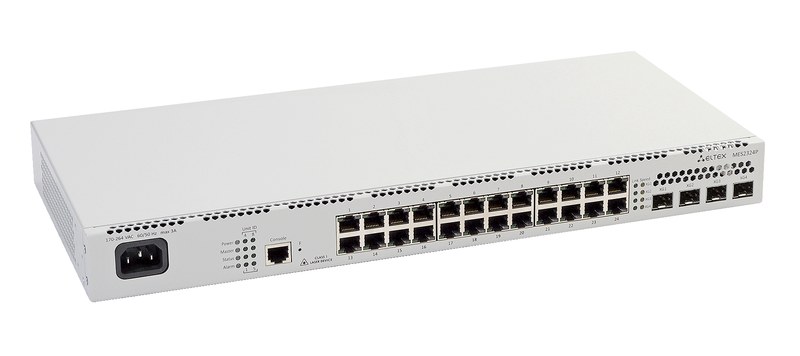

Коммутатор выполнен в металлическом корпусе для монтажа в девятнадцатидюймовую стойку. Фронтальное расположение интерфейсов и индикаторов облегчает коммутацию и визуальную проверку состояния линий. Система охлаждения отводит тепло от источника питания, PoE-узлов и коммутационной микросхемы. При размещении необходимо сохранять свободный воздушный поток, учитывать тепловыделение соседнего оборудования и подключать защитное заземление. Кабельная инфраструктура для гигабитных линий должна соответствовать категории не ниже 5e, а тип SFP+-модуля и волокна выбирается по длине трассы и параметрам оптического бюджета.

Таким образом, Eltex MES2324P AC объединяет гигабитный доступ, питание PoE/PoE+, десятигигабитные восходящие соединения, сегментацию, управление качеством обслуживания и средства защиты в единой платформе. Аппаратная производительность обеспечивает передачу трафика без блокировки, а функции резервирования и мониторинга позволяют включать устройство в контролируемую сетевую инфраструктуру. Компания «Олниса» осуществляет поставку Eltex MES2324P AC и другого промышленного оборудования. Поставка выполняется для оснащения корпоративных, производственных и инфраструктурных объектов.
