Скважинный насос Grundfos SQ 3-80: характеристики и особенности эксплуатации

Grundfos SQ 3-80 представляет собой многоступенчатый погружной насос для подъема чистой воды из узких скважин. Агрегат создает значительный напор при умеренной подаче и применяется в водоснабжении, орошении и технологических установках. Корпус допускает монтаж в колонне диаметром от 76 мм. Двигатель с постоянными магнитами и электроникой обеспечивает плавный пуск и защитные отключения. Рабочую точку определяют по пересечению характеристики насоса с сопротивлением сети.

Технические характеристики

Ниже приведены основные параметры SQ 3-80, определяющие его совместимость со скважиной, трубопроводом и электрической сетью:

• номинальная объемная подача — 3 м3/ч,
• номинальный напор — около 80 м водяного столба,
• максимальная подача — приблизительно 4,4 м3/ч,
• наибольший напор при подаче, близкой к нулевой, — около 105 м,
• номинальная мощность на валу электродвигателя — 1,15 кВт,
• электропитание — однофазная сеть 1 × 200–240 В, 50 Гц,
• наружный диаметр корпуса — приблизительно 74 мм,
• минимальный внутренний диаметр скважины — 76 мм,
• присоединение напорного патрубка — внутренняя резьба Rp 11⁄4,
• максимальная температура перекачиваемой воды — 35 C,
• допустимое содержание песка — до 50 г/м3,
• предельная глубина погружения ниже динамического уровня воды — 150 м,
• пространственное положение при монтаже — вертикальное, горизонтальное либо наклонное при соблюдении условий охлаждения.

При увеличении подачи располагаемый напор снижается. Для расчета суммируют высоту подъема от динамического уровня, давление у водоразбора и потери в трубах, клапанах и фильтрах. Работа вне допустимой области ухудшает эффективность и нагружает ступени.

Гидравлическая схема и принцип действия

Энергию преобразуют последовательные центробежные ступени. Рабочее колесо ускоряет воду, а направляющий аппарат преобразует динамический напор в статический и подводит поток к следующей ступени. Сумма перепадов формирует итоговый напор. Вода поступает через сетку и выводится в подъемную трубу. Ключевые элементы гидравлического тракта включают:

• входную сетку, задерживающую крупные твердые включения,
• набор рабочих колес, последовательно повышающих энергию потока,
• направляющие аппараты, стабилизирующие течение между ступенями,
• обратный клапан, ограничивающий опорожнение напорной линии после останова,
• вал, передающий крутящий момент от двигателя к пакету колес,
• корпус, воспринимающий давление и обеспечивающий соосность деталей.

Плавающая посадка колес уменьшает действие частиц на осевые поверхности. Насос рассчитан на воду без волокон и агрессивных примесей. Избыток песка ускоряет износ зазоров, снижает напор и способен заклинить детали.

Электродвигатель и встроенная автоматика

В герметичном трехдюймовом двигателе установлен ротор с постоянными магнитами. Электронный преобразователь управляет вращением. Подшипники смазываются перекачиваемой средой, поэтому перед включением агрегат должен находиться в воде. Силовой кабель присоединен герметичным разъемом, а защитный проводник служит для электрической безопасности. Встроенные функции защиты действуют следующим образом:

• плавный пуск ограничивает пусковой ток и снижает гидравлический удар,
• защита от сухого хода останавливает привод при недостаточном притоке воды,
• контроль напряжения отключает агрегат при недопустимом повышении или снижении сетевого значения,
• защита от перегрузки реагирует на чрезмерный ток и затрудненное вращение,
• температурный контроль предотвращает опасный перегрев обмоток и электроники,
• автоматический повторный запуск восстанавливает работу после нормализации контролируемого параметра.

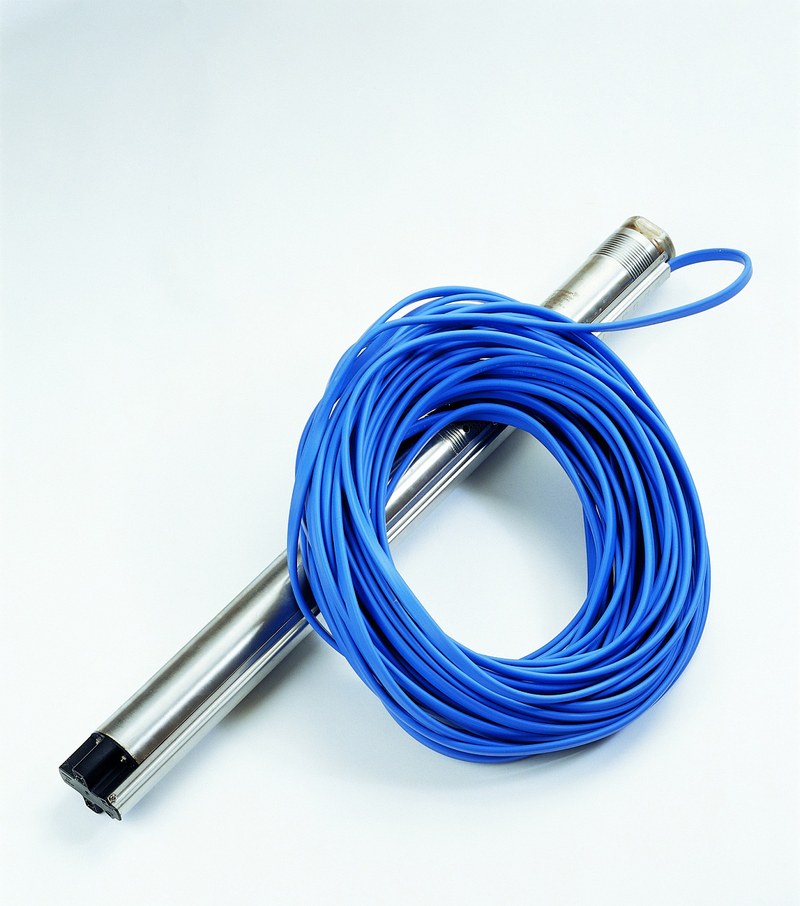

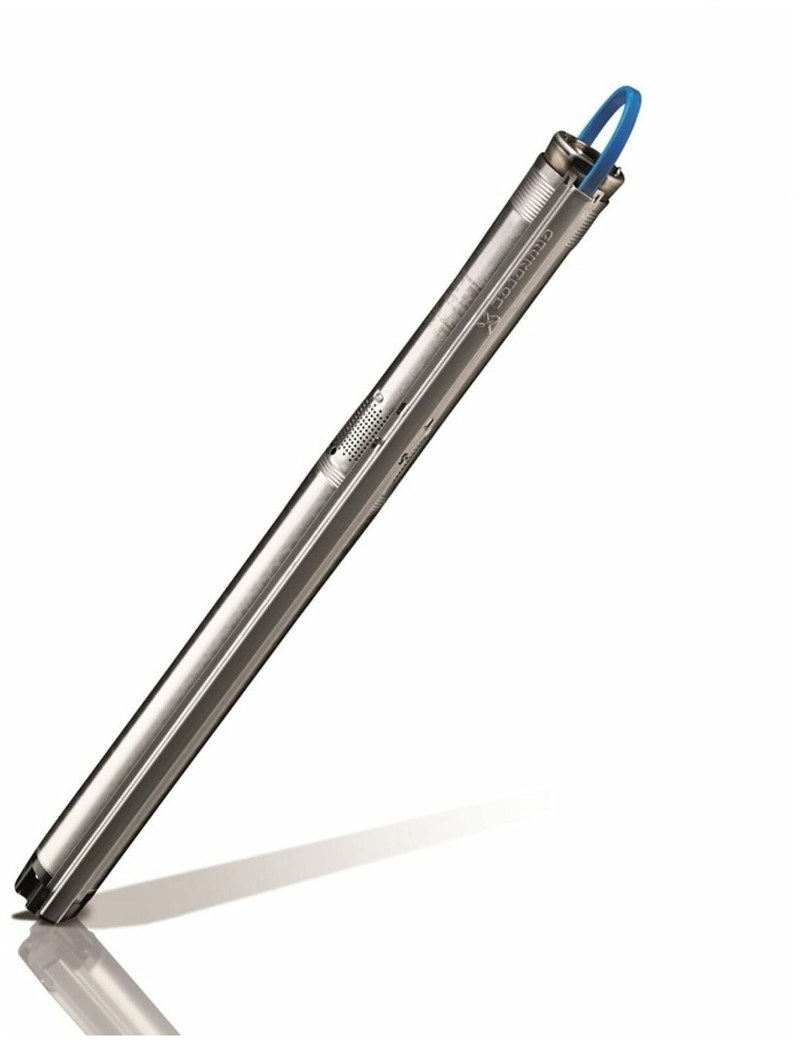

Защита от сухого хода оценивает нагрузку двигателя, но не отменяет проверки дебита: производительность скважины должна превышать длительный водоотбор. Иначе повторные остановы вызовут нестабильное давление. Число включений ограничивают мембранным баком, реле давления либо совместимым блоком управления. Наружные детали выполнены преимущественно из коррозионностойкой стали, элементы ступеней — из инженерных полимеров и металла. Цилиндрическая компоновка сохраняет малый диаметр. Сверху находятся патрубок и клапан, в центре — пакет колес, снизу — двигатель с кабельным соединением. Состояние насоса оценивают после извлечения.

Монтаж и режим эксплуатации

Перед установкой проверяют обсадную трубу, уровни воды, дебит и содержание песка. Насос закрепляют на напорной трубе, трос — отдельно от кабеля. Кабель крепят без натяжения. Агрегат располагают выше дна и фильтровой зоны, но ниже динамического уровня. Основные требования к вводу и обслуживанию предусматривают:

• проверку соответствия напряжения паспортному диапазону,
• установку аппарата защиты и устройства защитного отключения,
• герметизацию резьбовых соединений напорной магистрали,
• исключение работы на закрытую задвижку в продолжительном режиме,
• контроль давления, расхода и частоты включений после запуска,
• периодическую проверку гидроаккумулятора, арматуры и обратных клапанов,
• промывку скважины до монтажа при наличии взвешенных частиц.

Области применения

Эксплуатационные свойства модели востребованы в следующих системах:

• водоснабжение индивидуальных домов и удаленных объектов,
• наполнение резервуаров и водонапорных емкостей,
• подача воды к дождевальным и капельным линиям,
• повышение давления при заборе из подземного источника,
• перекачивание чистой воды в коммунальных и производственных установках.

Таким образом, Grundfos SQ 3-80 сочетает компактность, многоступенчатую гидравлику, подачу 3 м3/ч и напор около 80 м. Защита снижает риск повреждения при сухом ходе, перегрузке, перегреве и нестабильном напряжении. Надежность зависит от расчета напора, дебита и монтажа. Компания «Олниса» осуществляет поставку промышленного оборудования, включая насосы Grundfos SQ 3-80. Поставка предназначена для систем водоснабжения, орошения и технологической подачи воды.
