Погружной центробежный насос Grundfos SEG 40.15 для стабильной работы системы

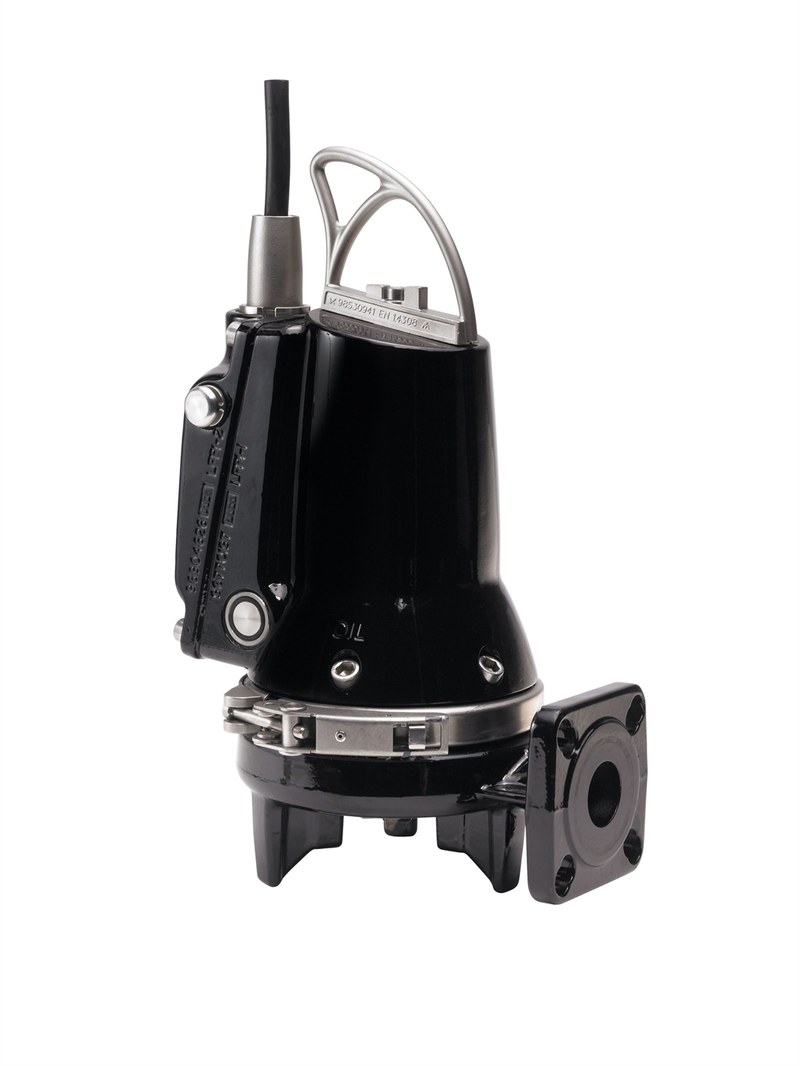

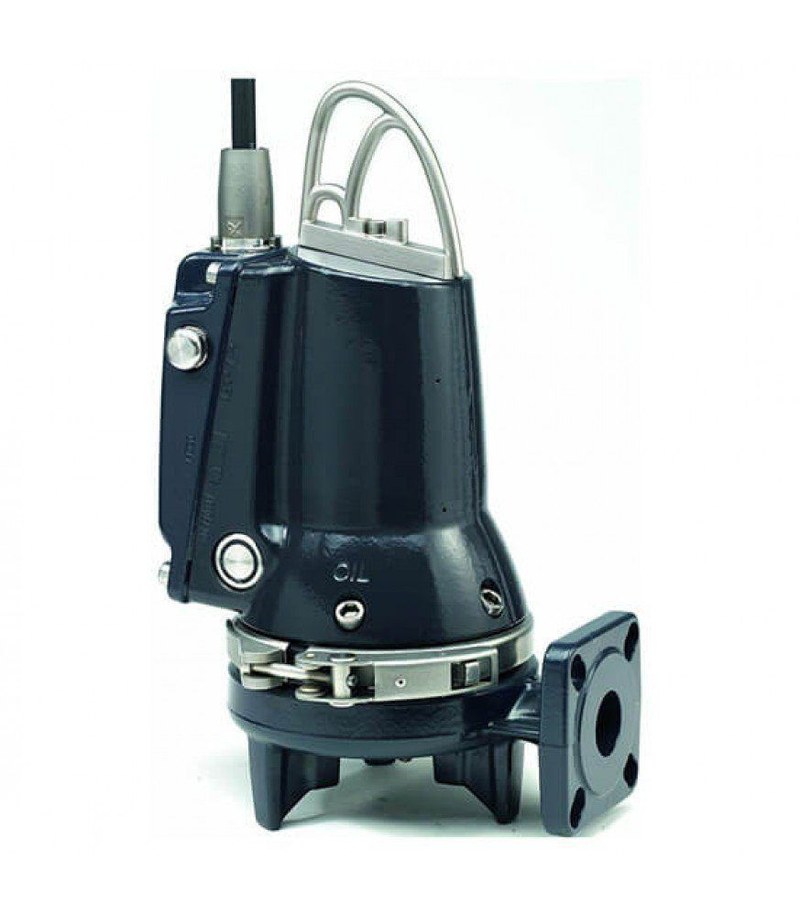

Grundfos SEG 40.15 представляет собой погружной центробежный насос с режущим механизмом для перекачивания сточных вод с волокнистыми включениями. Оборудование применяют при небольшом расходе и транспортировании среды по напорному трубопроводу малого диаметра. Измельчение примесей до рабочего колеса снижает вероятность засорения гидравлического тракта. Номинальная мощность двигателя составляет 1,5 кВт, а электрические параметры и комплектацию устанавливают по полному обозначению модификации.

Технические характеристики

Рабочую точку выбирают по пересечению характеристик насоса и сети с учетом потерь, числа пусков, температуры жидкости и состава стоков. Параметры включают:

• номинальную мощность электродвигателя 1,5 кВт,
• условный проход напорного патрубка DN 40,
• частоту питающей сети 50 Гц,
• двухполюсное исполнение двигателя с частотой вращения порядка 2900 мин−1,
• перекачивание сточной жидкости с измельчаемыми волокнистыми включениями,
• вертикальную погружную установку в резервуаре или приемном колодце,
• режим работы в пределах ограничений конкретного исполнения,
• защищенный герметичный электродвигатель погружного типа,
• тепловую защиту обмоток от недопустимого перегрева,
• напорное присоединение для трубопровода малого сечения.

Работа за пределами допустимой области вызывает вибрацию, снижение КПД, перегрев или износ режущей пары. Расчетный напор складывается из геодезической высоты, линейных потерь и сопротивлений арматуры. Скорость потока должна препятствовать осаждению примесей, а сопротивление линии не должно смещать режим к зоне малой подачи.

Принцип работы гидравлической части

Вал двигателя вращает режущий элемент и рабочее колесо. Во всасывающей зоне подвижная головка взаимодействует с неподвижным кольцом и измельчает волокна до проходной фракции. Рабочее колесо передает жидкости энергию, а корпус преобразует часть скорости в статическое давление. Последовательность процессов включает:

• подвод среды к входному отверстию за счет перепада давления,
• захват длинноволокнистых примесей вращающейся режущей головкой,
• измельчение включений между подвижными и неподвижными кромками,
• передачу жидкости механической энергии рабочим колесом,
• формирование напора в спиральном канале корпуса,
• отвод потока через напорный патрубок DN 40,
• прекращение подачи после сигнала системы управления или защиты.

Режущий механизм не предназначен для камней, металлических деталей, строительного мусора и абразивных масс: они блокируют вращение, затупляют кромки и повреждают уплотнения. Повышенные вязкость, плотность и содержание воздуха могут увеличить потребляемую мощность либо уменьшить напор.

Конструкция компонента

Grundfos SEG 40.15 имеет вертикальную компоновку. Электродвигатель расположен над гидравлической частью, а вал передает момент колесу и режущей головке. Торцевое уплотнение герметизирует выход вала; масляная камера отделяет среду от двигателя и образует дополнительный барьер. Подшипники воспринимают радиальные и осевые нагрузки. Кабельный ввод препятствует проникновению жидкости по оболочке кабеля. Чугунные элементы гидравлического тракта обеспечивают жесткость, а режущий узел контролируют по состоянию кромок и зазору. Монтаж выполняют на автоматической трубной муфте с направляющими либо в переносном варианте, если это допускает комплектация. Муфта позволяет опустить насос с поверхности и соединить его с основанием под собственным весом. Цепь служит только для подъема; подвешивание за кабель недопустимо. Напорная линия должна иметь обратный клапан и запорную арматуру.

Управление и защитные функции

Автоматическая работа строится по сигналам датчиков уровня: нижний порог останавливает агрегат, верхний запускает откачивание, аварийный формирует отдельный сигнал. Электрическая схема должна обеспечивать:

• защиту от короткого замыкания и токовой перегрузки,
• контроль теплового состояния обмоток,
• отключение при заклинивании рабочего органа,
• исключение сухого хода посредством контроля уровня,
• чередование насосов в двухагрегатной станции,
• аварийную сигнализацию при превышении допустимого уровня,
• ручной режим для проверки с сохранением электрических защит,
• учет допустимого числа включений двигателя в течение часа.

Перед пуском проверяют сопротивление изоляции, напряжение, заземление и направление вращения. Неверное чередование фаз у трехфазной версии снижает подачу и вызывает нетипичный шум. Направление проверяют безопасным способом согласно эксплуатационной процедуре.

Области применения

Насос используют в системах, где требуется измельчение волокнистых загрязнений и отвод стоков по напорной сети. Типовые области применения представлены ниже:

• канализационные колодцы частных и многоквартирных объектов,
• небольшие насосные станции коммунальной инфраструктуры,
• напорные линии от удаленных зданий до самотечного коллектора,
• приемные резервуары административных и коммерческих сооружений,
• локальные системы отвода хозяйственно-бытовых сточных вод,
• технологические участки с неагрессивной загрязненной жидкостью допустимого состава.

Резервуар проектируют без застойных зон и интенсивных вихрей. Уровни переключения назначают с учетом охлаждения двигателя и полезного объема колодца. Перед обслуживанием питание блокируют, давление снимают, насос очищают и обеззараживают. Контролируют кабель, изоляцию, рабочее колесо, режущую пару, подшипники, масло и уплотнение. Рост тока, снижение подачи, вибрация или шум требуют остановки агрегата.

Таким образом, Grundfos SEG 40.15 сочетает двигатель 1,5 кВт, патрубок DN 40 и режущий механизм для транспортирования бытовых стоков по линиям малого диаметра. Надежность определяется гидравлическим расчетом, допустимым составом среды, исправностью защит и контролем изнашиваемых узлов. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos для инженерных объектов. Через «Олниса» поставляются насосы требуемого исполнения и документально идентифицируемой модификации.
