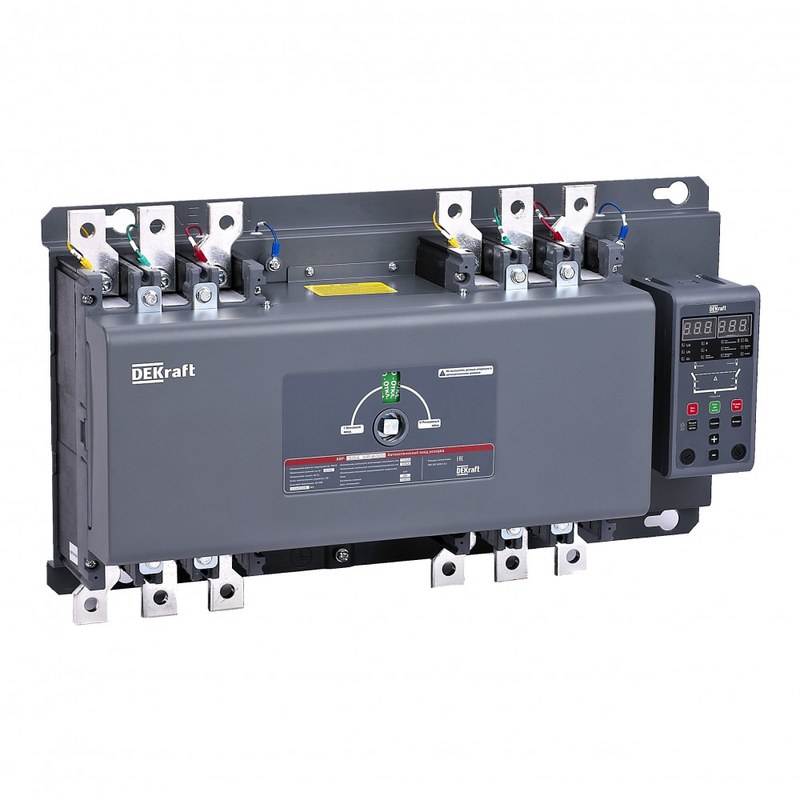

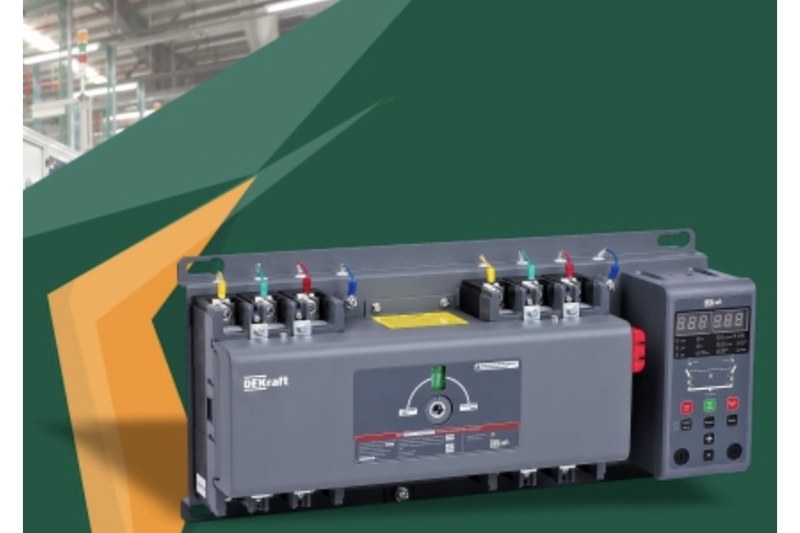

Автоматический ввод резерва DEKraft АВР-304 41151DEK на 400 А
Перерыв питания даже на сравнительно короткое время способен остановить вентиляцию, инженерную автоматику, производственные линии или другое оборудование, для которого непрерывность электроснабжения имеет практическое значение. DEKraft АВР-304 41151DEK предназначен для автоматического перевода нагрузки с основного источника на резервный при нарушении параметров первой линии. Выбранное исполнение рассчитано на ток 400 А и выполнено по четырехполюсной схеме. Блок управления вынесен отдельно от силовой коммутационной части, что удобно при размещении элементов управления на панели шкафа.
Технические характеристики
Электрические параметры 41151DEK рассчитаны на крупные распределительные системы и силовые вводы. Основные характеристики исполнения приведены ниже:
- производитель — DEKraft,
- категория — устройство автоматического ввода резерва,
- серия — АВР-300,
- исполнение — АВР-304,
- артикул — 41151DEK,
- схема управления — с выносным блоком,
- количество полюсов — 4,
- номинальный ток — 400 А,
- номинальное напряжение сети — 400 В AC,
- отключающая способность — 50 кА,
- импульсное выдерживаемое напряжение Uimp — 8 кВ,
- число контролируемых вводов — 2,
- автоматическое переключение между вводами — предусмотрено,
- контроль наличия напряжения — предусмотрен,
- защита от сверхтоков — предусмотрена,
- блокировка одновременного включения вводов — предусмотрена,
- отображение параметров сети — предусмотрено,
- комплект шин силового подключения — входит в поставку,
- шины вторичных цепей — входят в поставку,
- ширина корпуса — около 610 мм,
- высота — около 330 мм,
- глубина — около 185 мм.
Особенности конструкции устройств
Силовая часть DEKraft АВР-304 41151DEK построена на автоматических выключателях, которые одновременно выполняют коммутационную и защитную функцию. При нормальном состоянии основного ввода нагрузка получает питание через соответствующий аппарат. Резервная линия остается отключенной и находится под контролем системы автоматики. Если параметры основной сети выходят за допустимые условия, контроллер фиксирует нарушение и запускает алгоритм переключения. Сначала отключается действующий ввод, после чего система подает команду на включение резервного. Между аппаратами реализована блокировка, исключающая одновременную подачу двух независимых источников на общую нагрузку. Четырехполюсное исполнение позволяет одновременно коммутировать все четыре проводника соответствующей цепи. Такая архитектура отличается от трехполюсных вариантов и применяется в распределительных системах, где требуется разрыв дополнительного рабочего проводника вместе с фазными линиями. Выносной блок управления отделяет органы настройки и индикации от основной силовой части. Это упрощает визуальный контроль состояния вводов и позволяет размещать управляющий модуль в более удобной для обслуживания зоне шкафа. Отображение сетевых параметров помогает контролировать состояние основного и резервного источников без установки отдельного комплекса индикации. При этом автоматические выключатели обеспечивают защиту силовых линий от сверхтоков, поэтому АВР работает не просто как механический переключатель, а как комплексный распределительный узел.
Области применения
АВР на 400 А востребован на объектах, где нагрузка должна получать питание от резервного источника при нарушении работы основного ввода. Основными направлениями применения являются:
- главные распределительные щиты,
- промышленные предприятия,
- коммерческие здания,
- инженерные комплексы,
- вентиляционные установки,
- насосные станции,
- системы технологической автоматики,
- распределительные сети с резервным вводом,
- объекты с резервным генератором,
- вспомогательные системы трансформаторных подстанций.
Компания «Олниса» поставляет низковольтное и распределительное оборудование, включая DEKraft АВР-304 41151DEK. Заказчикам доступны технические консультации по номинальному току, схеме подключения и особенностям конкретного исполнения. Оперативная доставка оборудования осуществляется по России для промышленных, коммерческих и инфраструктурных объектов.
Преимущества
Практические достоинства 41151DEK определяются сочетанием силовой коммутации и автоматического контроля двух источников. Ключевыми преимуществами являются:
- автоматический переход на резервный ввод,
- четырехполюсная коммутационная схема,
- защита силовых цепей от сверхтоков,
- контроль состояния питающей сети,
- электрическая блокировка вводов,
- выносное расположение блока управления,
- удобное отображение рабочих параметров,
- высокая отключающая способность,
- готовая силовая компоновка,
- комплект шин для подключения в составе поставки.
Таким образом, DEKraft АВР-304 41151DEK представляет собой четырехполюсное устройство автоматического ввода резерва на 400 А для распределительных сетей 400 В. Отключающая способность 50 кА позволяет использовать исполнение в мощных силовых системах, а выносной блок управления упрощает контроль и эксплуатацию устройства. Автоматическое переключение источников, защита от сверхтоков и взаимная блокировка аппаратов позволяют применять модель как готовый узел резервирования питания в промышленной и инженерной инфраструктуре.
