Запчасти для насосных станций Grundfos MQ: основные виды и особенности

Насосные установки Grundfos MQ представляют собой компактные автоматические агрегаты для повышения давления и водоснабжения, в которых гидравлическая часть, электродвигатель, датчики и управляющая электроника объединены в одном корпусе. При эксплуатации отдельные элементы изнашиваются, поэтому запасные части Grundfos MQ применяются для восстановления герметичности, напора, подачи и стабильности автоматического запуска.

Технические характеристики

Ниже перечислены основные значения, влияющие на совместимость компонентов:

• номинальная подача типовых исполнений достигает около 3 м3/ч,
• максимальный напор в зависимости от версии составляет приблизительно 35 или 45 м,
• питание однофазного двигателя выполняется от сети 220–240 В,
• номинальная частота переменного тока составляет 50 Гц,
• мощность двигателя у разных исполнений находится ориентировочно в пределах 0,8–1,0 кВт,
• допустимая температура перекачиваемой воды для типовых бытовых версий обычно не превышает 35 C,
• электронная система управления работает совместно с датчиком протока, датчиком давления и защитой двигателя.

Особенности конструкции

Конструкция Grundfos MQ отличается высокой степенью интеграции. Электродвигатель соединен с многоступенчатой гидравлической секцией, а пуск и останов выполняются встроенной автоматикой. Внутренние каналы направляют воду от всасывающего патрубка через ступени к напорному выходу. Рабочие колеса последовательно повышают энергию потока, обратный клапан препятствует обратному движению жидкости, датчики фиксируют изменение давления и расхода, а электронный модуль формирует команду на запуск двигателя. Защитные цепи прекращают работу при отсутствии воды, перегреве либо ненормальном режиме.

Основные запасные части

Ключевыми запасными частями Grundfos MQ являются следующие элементы:

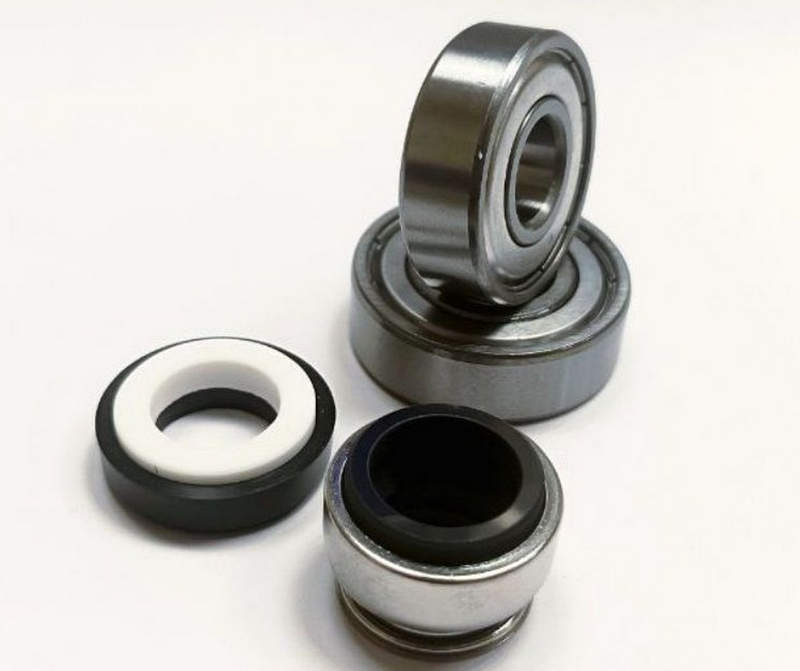

• механическое торцевое уплотнение для герметизации зоны выхода вала,
• рабочие колеса многоступенчатой секции, передающие энергию воде,
• направляющие аппараты и диффузоры, формирующие поток между ступенями,
• вал насоса, передающий вращающий момент от электродвигателя,
• подшипниковые элементы, воспринимающие радиальную и осевую нагрузку,
• обратный клапан, предотвращающий обратное движение воды,
• датчик протока, фиксирующий наличие водоразбора,
• датчик давления, участвующий в автоматическом запуске и останове,
• электронная плата управления, обрабатывающая сигналы датчиков,
• пусковые и защитные электрические элементы двигателя,

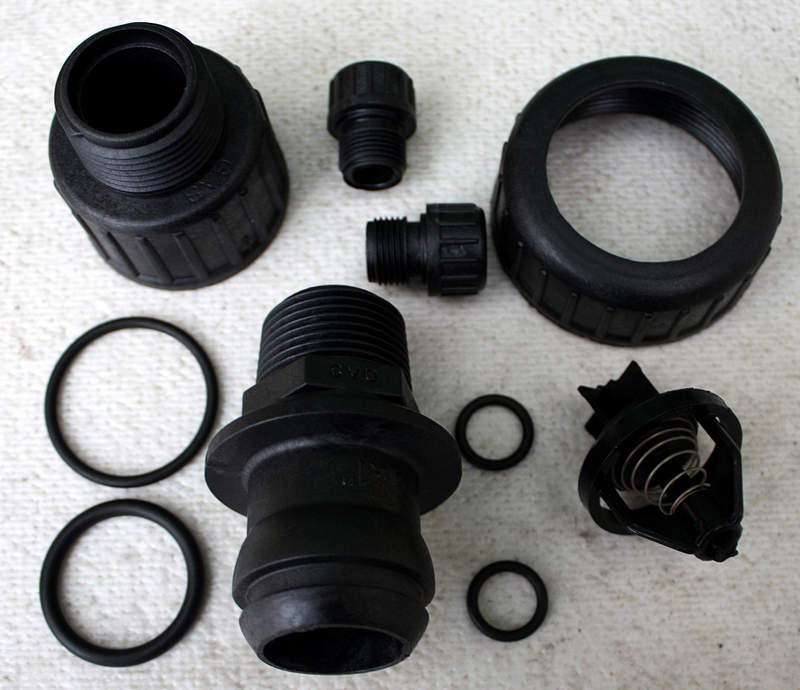

• крышки, пробки и корпусные детали, обеспечивающие герметичность агрегата.

Принципы и режимы работы

После открытия водоразборной точки давление в системе снижается, а поток изменяет состояние датчиков. Контроллер запускает электродвигатель, и многоступенчатая гидравлическая часть повышает давление воды. После прекращения расхода автоматика останавливает двигатель. Изношенное уплотнение вызывает протечку, поврежденный обратный клапан приводит к потере давления, загрязненный датчик протока нарушает запуск, а неисправная плата управления может препятствовать включению или отключению агрегата. При эксплуатации учитывают несколько характерных режимов:

• нормальный автоматический режим с пуском при водоразборе и остановом после его прекращения,
• работа при пониженном входном давлении с повышенной нагрузкой на гидравлическую часть,
• режим повторных запусков при утечках или неисправности обратного клапана,
• защитное отключение при отсутствии воды,
• тепловая защита двигателя при превышении допустимой температуры,
• аварийный режим при некорректных сигналах датчиков или неисправности электронной платы.

Области применения

Запасные части Grundfos MQ используются при восстановлении установок в различных системах. Ниже представлены основные направления:

• автономное водоснабжение частных домов,
• повышение давления в бытовых водопроводных сетях,
• системы полива и орошения,
• локальные инженерные системы с автоматическим поддержанием подачи.

Таким образом, запасные части Grundfos MQ необходимы для технического восстановления компактных автоматических насосных установок. Рабочие колеса, уплотнения, датчики, клапаны, электронные платы, вал и корпусные элементы должны соответствовать конкретной модификации, поскольку от их геометрии и электрических параметров зависят напор, герметичность и корректность автоматики. Своевременная замена изношенных компонентов позволяет вернуть оборудованию штатный режим работы и сохранить его эксплуатационные характеристики. Компания «Олниса» осуществляет поставку запасных частей Grundfos MQ и другого промышленного оборудования для инженерных систем. Через «Олниса» поставляются востребованные компоненты для ремонта и восстановления насосных агрегатов.
