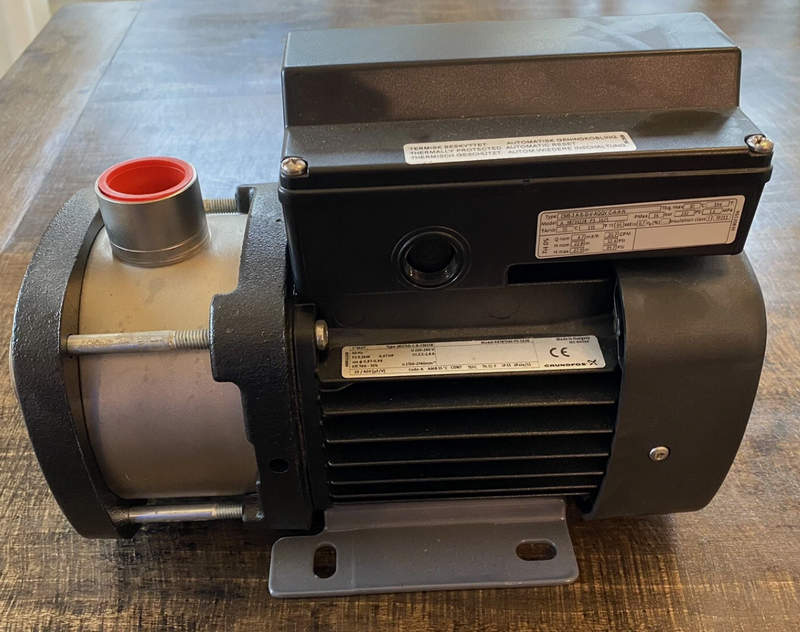

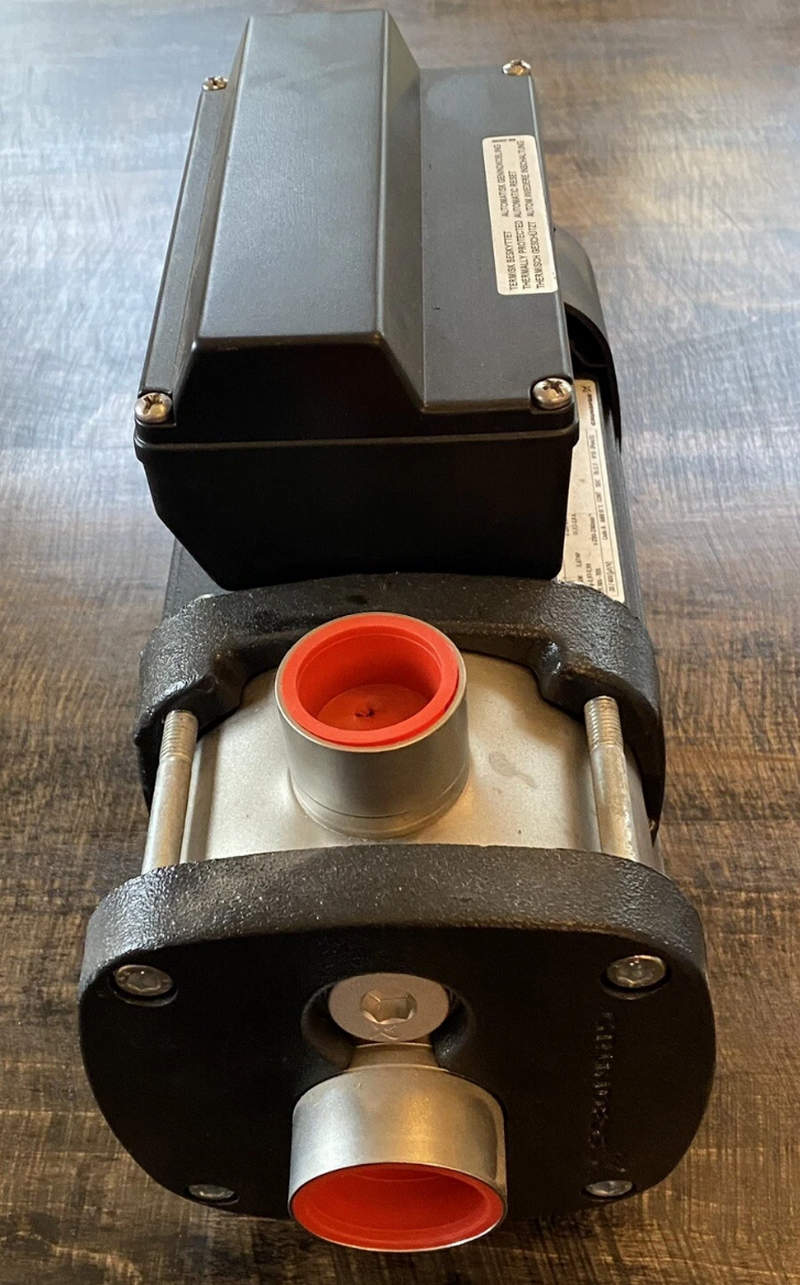

Насос Grundfos CM5 для водоснабжения и промышленного применения
Grundfos CM5 представляет собой семейство горизонтальных многоступенчатых центробежных насосов для перекачивания чистых жидкостей без абразивных частиц. Оборудование применяют в водоснабжении, повышении давления и технологической циркуляции. Индекс CM обозначает компактную модульную конструкцию, а число 5 относится к типоразмеру по номинальной подаче. Параметры зависят от числа ступеней, двигателя и исполнения.
Технические характеристики
Ниже перечислены основные параметры насосов модели Grundfos CM5 разных исполнений:
- номинальная подача для типоразмера составляет около 5 м3/ч,
- рабочая подача в зависимости от исполнения находится примерно в диапазоне от 1 до 7 м3/ч,
- максимальный напор у многоступенчатых версий может превышать 100 м,
- частота вращения при сети 50 Гц обычно составляет около 2900 мин−1,
- номинальная частота сети составляет 50 Гц, для отдельных исполнений допускается 60 Гц,
- напряжение однофазных версий обычно составляет 1×220–240 В,
- напряжение трехфазных исполнений может составлять 3×220–240 В или 3×380–415 В,
- мощность электродвигателя зависит от числа ступеней и может находиться примерно от 0,5 до нескольких киловатт,
- максимальное рабочее давление для ряда исполнений достигает 10 бар,
- температура жидкости в зависимости от материалов может находиться ориентировочно от −20 до +90 C,
- температура окружающей среды для стандартной эксплуатации обычно допускается до +40 C,
- степень защиты электродвигателя для многих исполнений соответствует IP55,
- класс изоляции электродвигателя обычно соответствует классу F,
- монтаж выполняется преимущественно в горизонтальном положении,
- рабочая среда должна быть совместима с материалами корпуса, колес и уплотнений.
Работа основана на последовательном повышении давления в нескольких центробежных ступенях. Жидкость поступает во всасывающий патрубок и направляется к первому рабочему колесу. Вращение колеса сообщает потоку кинетическую энергию, а направляющий аппарат преобразует значительную ее часть в давление. Далее поток переходит на следующую ступень, где цикл повторяется. Последовательное прохождение рабочих колес обеспечивает высокий напор при умеренной подаче и компактных размерах агрегата.
Особенности конструкции
Конструкция Grundfos CM5 построена по модульному принципу. Электродвигатель соединен с насосной частью приводным узлом, а гидравлический пакет сформирован рабочими колесами и направляющими аппаратами. Горизонтальная компоновка уменьшает монтажную высоту и упрощает размещение оборудования в насосных модулях. В зависимости от версии корпус и детали проточной части выполняются из чугуна, нержавеющей стали либо сочетания коррозионностойких материалов. Торцевое уплотнение отделяет жидкость от приводной части. Подшипниковые элементы обеспечивают центровку ротора и воспринимают рабочие нагрузки. Клеммная коробка служит для подключения питания и защитной автоматики. Перед первым пуском насосная часть должна быть заполнена жидкостью, если система не обеспечивает автоматическое заполнение.
Режимы эксплуатации
Основные режимы, в которых насосы данного семейства используются в инженерных системах включают:
- постоянная подача при неизменной частоте вращения двигателя,
- работа в станции повышения давления с автоматическим включением и отключением,
- эксплуатация с частотным преобразователем для регулирования производительности,
- циркуляционный режим в замкнутом технологическом контуре,
- периодический режим с пусками по сигналу датчика давления или уровня,
- наполнение резервуаров и технологических емкостей,
- подача воды к моечным и охлаждающим установкам.
Области применения
Функциональные особенности CM5 позволяют использовать оборудование в различных системах. Основными направлениями являются следующие:
- повышение давления в хозяйственных и производственных сетях,
- подача воды из промежуточных резервуаров,
- циркуляция охлаждающей жидкости,
- водоснабжение промышленных объектов,
- питание моечных установок,
- подача жидкости в системах фильтрации,
- обеспечение водой технологических линий,
- работа в составе компактных насосных станций.
Таким образом, Grundfos CM5 является компактным многоступенчатым насосом для систем, где требуется сочетание умеренного расхода, повышенного давления и стабильной подачи жидкости. Последовательное расположение ступеней обеспечивает преобразование энергии двигателя в гидравлический напор, а модульная конструкция позволяет выпускать исполнения с различными характеристиками. Надежность агрегата зависит от правильного заполнения насосной части, соблюдения допустимых температур, предотвращения сухого хода и совместимости рабочей среды с материалами проточной части. Компания «Олниса» поставляет насосное и другое промышленное оборудование для предприятий и инженерных объектов. В поставках может быть представлен Grundfos CM5 в разных исполнениях, а также оборудование других промышленных брендов. «Олниса» обеспечивает поставку продукции на согласованных коммерческих условиях.
