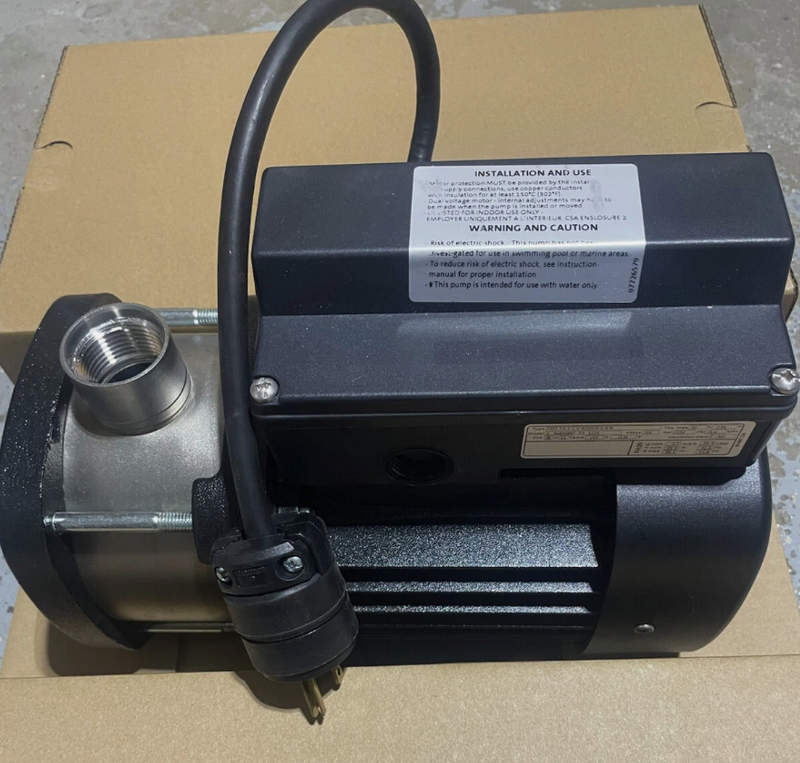

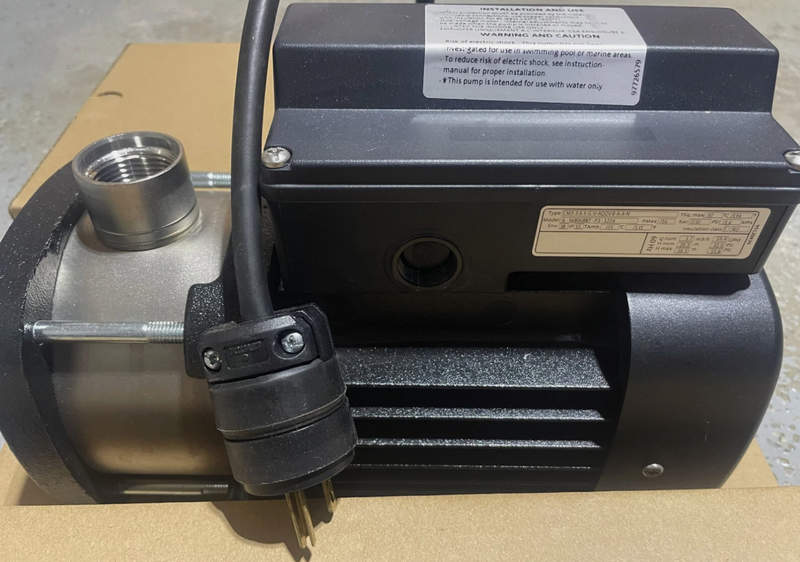

Насос Grundfos CM 3-3: компактное решение для стабильной подачи воды
Grundfos CM 3-3 относится к горизонтальным многоступенчатым центробежным насосам для перекачивания чистых маловязких жидкостей без твердых и длинноволокнистых включений. Конструкция рассчитана на стабильное создание напора при небольшом расходе, поэтому агрегат применяется в водоснабжении, повышении давления, водоподготовке и технологических линиях. Индекс CM обозначает компактную многоступенчатую компоновку, цифра 3 характеризует типоразмер по подаче, а второе значение 3 соответствует числу гидравлических ступеней. Жидкость последовательно проходит через рабочие колеса, вследствие чего давление увеличивается ступенчато.
Технические характеристики
Ниже перечислены основные параметры Grundfos CM 3-3, определяющие гидравлические и эксплуатационные свойства:
- номинальная подача составляет около 3 м3/ч,
- рабочий диапазон подачи ориентировочно находится в пределах 0,5–4,5 м3/ч,
- номинальный напор для типовых исполнений составляет приблизительно 18–22 м,
- максимальный напор может достигать около 25–27 м,
- частота вращения электродвигателя составляет примерно 2900 мин−1 при частоте сети 50 Гц,
- мощность двигателя находится примерно в диапазоне 0,45–0,55 кВт,
- питание может выполняться от однофазной сети 1×220–240 В либо трехфазной сети 3×380–415 В в зависимости от модификации,
- максимально допустимое рабочее давление корпуса для ряда исполнений достигает 10 бар,
- температура перекачиваемой жидкости в типовых конфигурациях может находиться приблизительно от −20 до +90 C,
- допустимая температура окружающей среды составляет до +55 C,
- степень защиты электродвигателя обычно соответствует IP55,
- класс изоляции двигателя соответствует уровню F,
- торцевое уплотнение вала рассчитано на длительную работу при соблюдении требований к качеству жидкости,
- монтажное положение предусматривает горизонтальное размещение насосной части и двигателя.
Принципы и режимы работы
Работа Grundfos CM 3-3 основана на преобразовании механической энергии вращения в гидравлическую энергию потока. Электродвигатель вращает общий вал с последовательно расположенными рабочими колесами. Жидкость поступает в центр первой ступени, ускоряется лопатками и направляется к следующей. На каждой ступени часть скоростной энергии преобразуется в давление. Благодаря прохождению трех ступеней формируется более высокий напор, чем у одноступенчатого насоса сходного размера. К основным рабочим режимам относятся:
- непрерывная подача жидкости при установившемся расходе,
- работа в системе повышения давления с изменением расхода,
- циклическое включение и отключение по сигналу внешней автоматики,
- перекачивание воды в технологических и вспомогательных контурах,
- работа в составе установок водоподготовки и насосных станций.
Особенности конструкции
Grundfos CM 3-3 представляет собой моноблочный агрегат, в котором насосная часть соединена с электродвигателем через общий вал. Гидравлика включает входной участок, три рабочих колеса, направляющие аппараты и напорный канал. Последовательное расположение ступеней увеличивает давление без значительного роста наружных размеров. Горизонтальная компоновка позволяет размещать агрегат на раме, основании или внутри инженерной установки. Рабочие колеса действуют по центробежному принципу: жидкость поступает к осевой зоне и перемещается к периферии под действием вращения. Направляющие элементы стабилизируют поток перед следующей ступенью и уменьшают гидравлические потери. Вал передает крутящий момент от ротора двигателя к гидравлическому блоку, а торцевое уплотнение препятствует выходу жидкости в зоне прохода вала через корпус. Подшипниковые узлы обеспечивают соосность вращающихся элементов и воспринимают нагрузки. Закрытый электродвигатель защищает внутренние компоненты, а наружное охлаждение поддерживает допустимую температуру обмоток.
Области применения
Ниже перечислены направления, в которых CM 3-3 используется как источник подачи и напора:
- системы холодного и горячего водоснабжения,
- установки повышения давления,
- контуры подпитки отопительных и климатических систем,
- линии мойки и промывки оборудования,
- системы фильтрации, умягчения и подготовки воды,
- промышленные установки с чистыми технологическими жидкостями,
- ирригационные и поливочные системы,
- локальные станции подачи воды из накопительных резервуаров.
Таким образом, Grundfos CM 3-3 представляет собой компактный горизонтальный многоступенчатый насос, сочетающий умеренную подачу с повышенным напором. Три гидравлические ступени обеспечивают последовательное увеличение давления, а моноблочная конструкция уменьшает габариты и облегчает размещение агрегата в инженерной системе. При соблюдении требований к давлению, температуре и качеству жидкости насос применяется в водоснабжении, повышении давления, водоподготовке и технологических контурах. Компания «Олниса» поставляет Grundfos CM 3-3 и другое промышленное оборудование для предприятий и организаций. Поставка продукции выполняется в рамках номенклатуры промышленного оборудования компании «Олниса».
