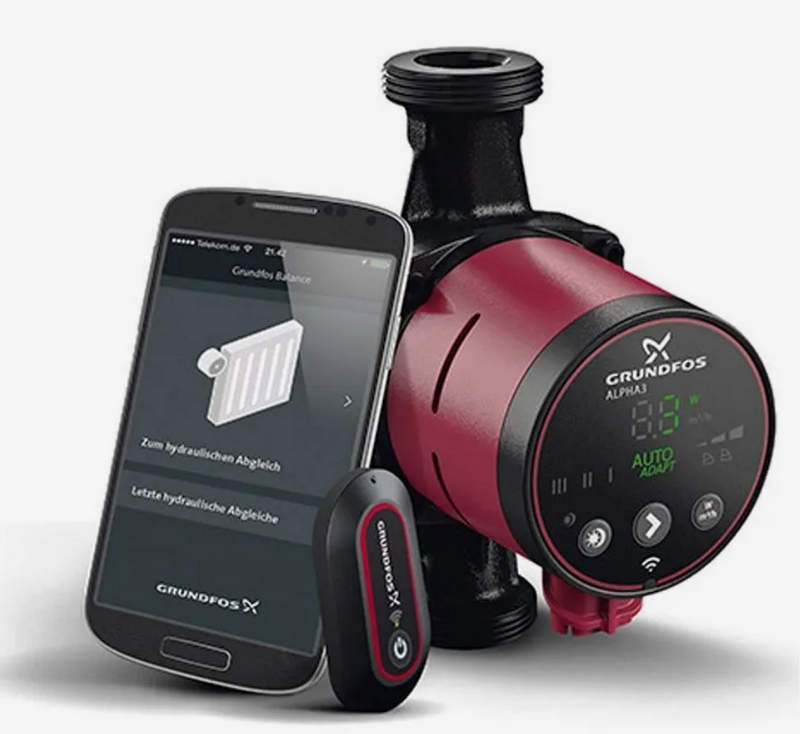

Циркуляционный насос Grundfos ALPHA3: характеристики и преимущества
Grundfos ALPHA3 — циркуляционный насос с электронным регулированием, предназначенный для перемещения теплоносителя в закрытых системах отопления, охлаждения и рециркуляции. В одном агрегате объединены гидравлическая часть, синхронный электродвигатель с постоянными магнитами и встроенный модуль управления. Изменяя частоту вращения, насос согласует производительность с текущим сопротивлением трубопроводной сети. Такое регулирование снижает расход электроэнергии и гидравлический шум.
Технические характеристики
Ниже перечислены основные параметры, характерные для различных исполнений Grundfos ALPHA3:
- температура рабочей жидкости — обычно от +2 до +110 C,
- максимальное рабочее давление — до 10 бар,
- монтажная длина распространенных версий — 130 или 180 мм,
- типовые присоединительные размеры — DN15, DN20, DN25 и DN32,
- степень защиты электродвигателя — IPX4D,
- класс изоляции — F,
- энергетический индекс EEI у современных исполнений — менее 0,20,
- тип двигателя — синхронный, с постоянными магнитами,
- регулирование скорости — электронное, бесступенчатое,
- рабочая среда — чистая вода или допустимая водогликолевая смесь.
Гидравлическая характеристика изменяется автоматически либо задается пользователем. При уменьшении расхода электроника снижает частоту вращения ротора, а при росте потребности повышает ее.
Режимы работы и принципы регулирования
Ключевыми режимами работы Grundfos ALPHA3 являются следующие варианты:
- пропорциональное давление — снижение напора при уменьшении расхода и его повышение при росте нагрузки,
- постоянное давление — сохранение практически неизменного перепада давления в рабочем диапазоне,
- постоянная характеристика — работа с фиксированной частотой вращения на выбранной ступени,
- режим радиаторного отопления — регулирование с учетом изменения сопротивления термостатических клапанов,
- режим напольного отопления — поддержание давления в распределительных контурах,
- ночное понижение — уменьшение производительности при переходе отопительной установки в экономичный режим.
Особенности конструкции

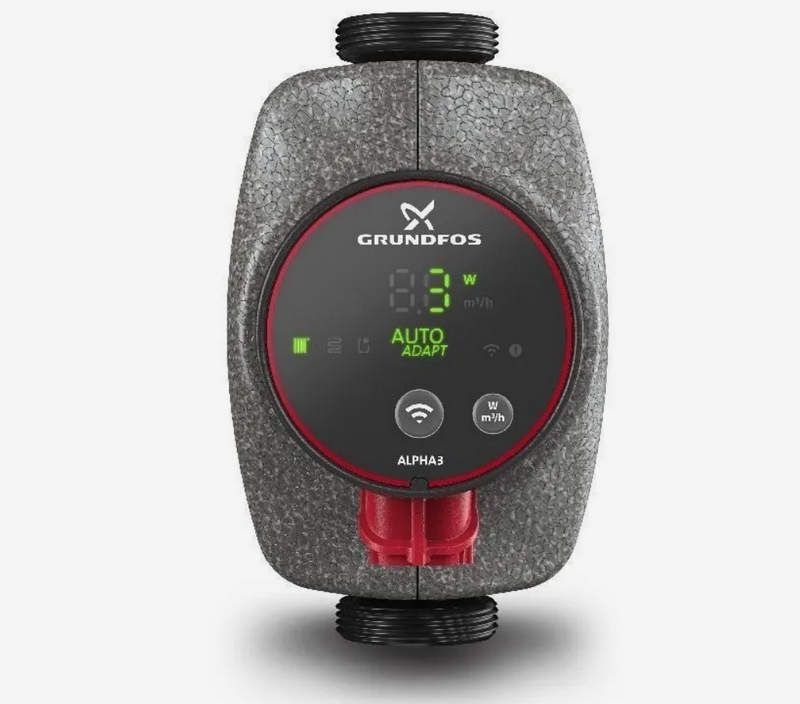

Grundfos ALPHA3 относится к насосам с мокрым ротором: ротор и подшипники контактируют с перекачиваемой жидкостью, которая участвует в их охлаждении и смазке. Такое устройство позволяет обходиться без отдельного вентилятора двигателя и традиционного торцевого уплотнения вращающегося вала. Гидравлический корпус стандартных отопительных исполнений выполняется из чугуна, рабочее колесо — из прочного полимерного материала. Электронный модуль встроен в корпус двигателя и отвечает за коммутацию обмоток, регулирование оборотов, обработку рабочих параметров и индикацию состояния в установке. На передней панели размещены элементы управления и световые индикаторы. Диагностические функции позволяют фиксировать отдельные нарушения работы, включая блокировку ротора. Сетевое подключение организовано через штекерный разъем. Компактная компоновка упрощает размещение агрегата в котельных узлах и распределительных шкафах.
Области применения
Ниже представлены основные системы, в которых используется Grundfos ALPHA3:
- водяные теплые полы с распределительными коллекторами,
- системы отопления частных домов и небольших коммерческих зданий,
- смесительные и циркуляционные узлы котельных,
- контуры охлаждения с допустимой температурой рабочей жидкости,
- сети с переменным гидравлическим сопротивлением и автоматической арматурой.
Таким образом, Grundfos ALPHA3 представляет собой энергоэффективный циркуляционный насос с электронным управлением для систем с постоянным или переменным гидравлическим сопротивлением. Изменение частоты вращения позволяет поддерживать необходимую циркуляцию без непрерывной работы на максимальной мощности, а мокрый ротор обеспечивает компактность и малошумность конструкции. Наличие нескольких режимов делает серию применимой в радиаторном отоплении, теплых полах и комбинированных контурах.
