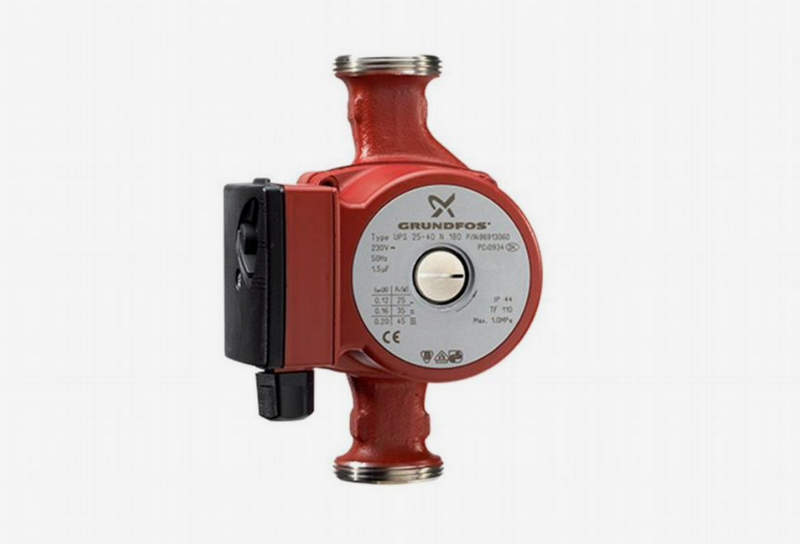

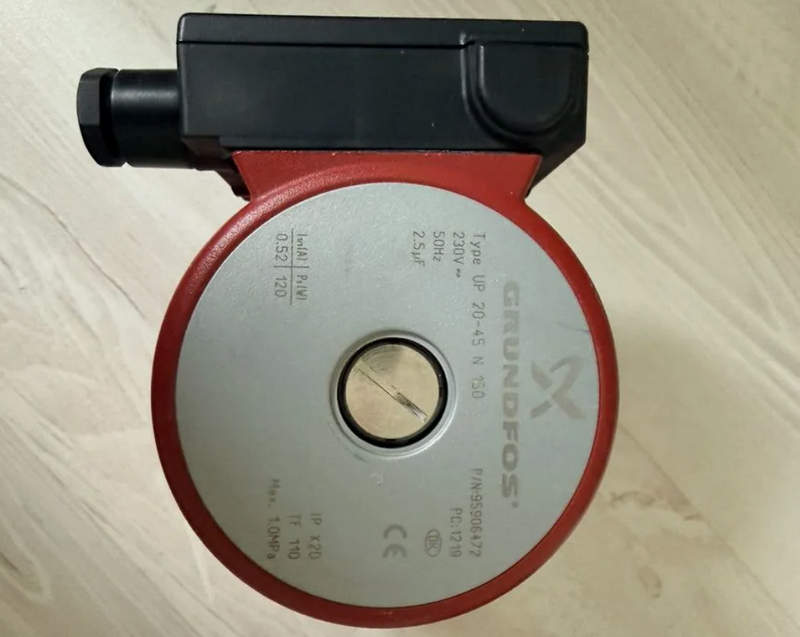

Циркуляционный насос Grundfos 20-45: стабильность и надежность в работе
Grundfos 20-45 относится к компактным циркуляционным насосам, предназначенным для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Оборудование такого типоразмера применяют в системах отопления, рециркуляции и технологического теплообмена, где требуется стабильный расход при сравнительно небольшом напоре. Обозначение 20-45 указывает на присоединительный размер, соответствующий условному проходу около 20 мм, и напорную характеристику порядка 4,5 м водяного столба.
Технические характеристики
Ниже перечислены основные рабочие параметры Grundfos 20-45, определяющие гидравлические, электрические и эксплуатационные свойства агрегата:
- максимальный напор — до 4,5 м,
- типичный максимальный расход — около 3,0–3,5 м3/ч,
- номинальный диаметр присоединения — DN 20,
- напряжение питания электродвигателя — 1 × 230 В,
- потребляемая мощность в зависимости от режима — ориентировочно 25–50 Вт,
- предельно допустимая температура окружающего воздуха — около +40 C,
- класс изоляции электродвигателя — F,
- степень защиты электрической части — не ниже IP44,
- монтажная длина для распространенных исполнений — около 130–150 мм,
- рабочая среда — вода или водные растворы гликоля с вязкостью, допустимой для циркуляционных насосов,
- положение вала при установке — преимущественно горизонтальное,
- режим эксплуатации — продолжительный S1.
При запуске двигателя ротор приводит колесо во вращение, после чего жидкость поступает в центральную часть проточной зоны, ускоряется лопатками и направляется к периферии корпуса. Насос не создает статическое давление в системе как источник подпитки, а компенсирует гидравлическое сопротивление трубопроводов, теплообменников, арматуры и радиаторов.
Особенности конструкции
Конструкция Grundfos 20-45 основана на схеме с «мокрым» ротором, при которой ротор электродвигателя и подшипниковые поверхности контактируют с перекачиваемой жидкостью. Теплоноситель одновременно выполняет функции охлаждения и смазки, благодаря чему отсутствует необходимость в отдельном вентиляторе и сложной системе уплотнения вращающегося вала. Внутри размещено рабочее колесо из термостойкого полимера или композитного материала, рассчитанного на длительный контакт с горячей водой. Вал изготавливается из керамики либо коррозионностойкой стали, а опорные элементы обеспечивают устойчивое вращение при небольшом радиальном зазоре. Статор электрически изолирован от жидкости герметичной гильзой. Отвод воздуха из роторной полости осуществляется через предусмотренные каналы, поэтому перед вводом в работу важно заполнить систему и удалить воздушные пробки. Монтаж насоса выполняют так, чтобы вал ротора находился горизонтально: это обеспечивает равномерное смачивание подшипников и снижает вероятность ускоренного износа.
Режимы и эксплуатационные особенности
Ключевыми режимами и принципами эксплуатации являются следующие положения:
- работа в постоянном циркуляционном режиме при наличии питания,
- поддержание движения теплоносителя за счет центробежного преобразования механической энергии,
- эксплуатация только при заполненной гидравлической части,
- недопустимость продолжительной работы всухую,
- установка на подающем или обратном трубопроводе в пределах разрешенной температуры среды,
- предварительное удаление воздуха после заполнения системы,
- контроль отсутствия механических загрязнений, способных затруднить вращение рабочего колеса,
- соблюдение направления потока, указанного стрелкой на корпусе,
- обеспечение доступа к клеммной коробке для электрического соединения,
- эксплуатация в системе, где давление и температура не превышают допустимых значений.
Области применения
Ниже перечислены основные инженерные системы, в которых используется Grundfos 20-45:
- однотрубные и двухтрубные системы радиаторного отопления,
- локальные отопительные контуры котельных и тепловых пунктов,
- рециркуляционные линии при совместимости материалов насоса с рабочей средой,
- контуры теплообменников и накопительных емкостей,
- системы поддержания циркуляции в индивидуальных жилых зданиях,
- малые технологические установки с замкнутым контуром теплоносителя,
- системы, где требуется напор до 4,5 м при умеренном расходе.
Таким образом, Grundfos 20-45 представляет собой компактный циркуляционный насос для систем с умеренным расходом и требуемым напором до 4,5 м. Центробежный принцип действия, мокрый ротор, питание 230 В и рабочее давление до 10 бар позволяют использовать оборудование в отопительных и теплообменных контурах различного назначения. Работа зависит от правильного монтажа.
