Коммутатор Eltex MES3400I для промышленной сетевой инфраструктуры
Eltex MES3400I-24 относится к промышленным управляемым коммутаторам, рассчитанным на работу в сетях передачи данных. Устройство применяется на производственных объектах, в энергетике, транспортных системах и комплексах автоматизации. Конструкция ориентирована на длительную непрерывную эксплуатацию. Модель поддерживает функции второго и третьего уровней, средства сегментации, резервирования и приоритизации потоков, что позволяет включать ее в технологические и корпоративные сети.
Технические характеристики
Ниже перечислены параметры устройства и режимы его работы:
- количество основных Ethernet-портов — 24,
- скорость передачи данных на медных интерфейсах — 10/100/1000 Мбит/с,
- наличие uplink-интерфейсов — предусмотрено конфигурацией серии,
- скорость uplink-соединений — до 10 Гбит/с на совместимых SFP+ интерфейсах,
- поддержка VLAN — IEEE 802.1Q,
- число логических VLAN — до 4094 идентификаторов,
- приоритизация трафика — IEEE 802.1p,
- управление потоками — IEEE 802.3x,
- функции маршрутизации — статические маршруты и функции L3,
- управление — CLI, Web-интерфейс и SNMP,
- мониторинг — счетчики портов, журналирование и системные события,
- питание — промышленное исполнение с резервированием источников,
- температурный режим — расширенный диапазон промышленного исполнения,
- режим эксплуатации — круглосуточная работа 24 часа в сутки и 7 дней в неделю.
Принцип работы
Коммутатор принимает Ethernet-кадры через физические порты, анализирует адрес назначения и сопоставляет его с таблицей MAC-адресов. Если адрес уже изучен, кадр направляется на требуемый интерфейс. При отсутствии записи устройство выполняет рассылку в пределах сегмента, после чего обновляет таблицу по адресу источника. Такая схема уменьшает число лишних передач и повышает эффективность использования полосы пропускания. При VLAN-сегментации трафик разделяется на независимые логические домены. Механизмы QoS позволяют назначать приоритет критичным данным. Протоколы резервирования предотвращают образование сетевых петель и восстанавливают связность при отказе отдельного соединения.
Особенности конструкции

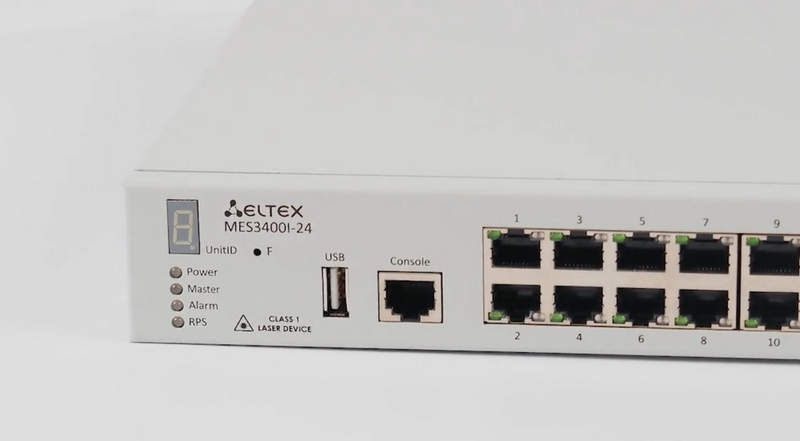

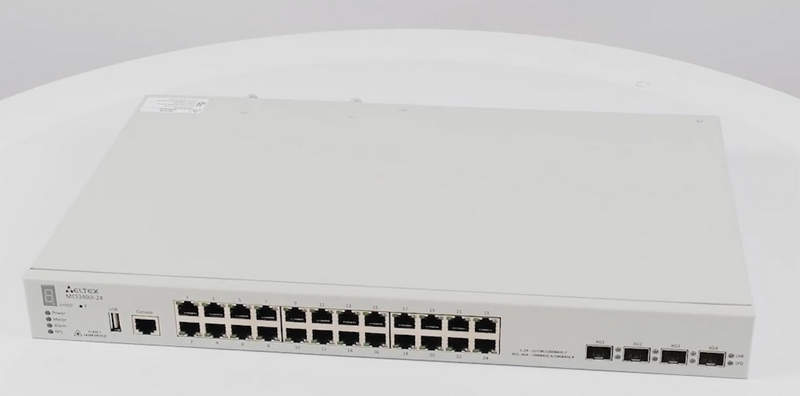

Конструктивно Eltex MES3400I-24 рассчитан на условия, где обычное офисное сетевое оборудование может быть недостаточно устойчивым. Корпус выполняет защитную и несущую функции, обеспечивает механическую жесткость и способствует отводу тепла. Печатные платы, интерфейсные узлы, контроллеры и преобразователи питания размещаются с учетом непрерывной эксплуатации. Компоновка портов упрощает подключение линий связи и контроль соединений. Светодиодная индикация отображает питание, активность, скорость и состояние интерфейсов. Промышленное исполнение предусматривает устойчивость к температурным колебаниям и длительной нагрузке. При резервировании питания отказ одного источника не вызывает немедленной остановки узла. Аппаратная коммутация обеспечивает быструю обработку кадров и малые задержки.
Режимы и сетевые функции
Функциональные режимы определяют способ включения устройства в инфраструктуру. Ниже рассмотрим основные варианты работы.
- разделение сети на VLAN с независимыми широковещательными доменами,
- магистральная передача нескольких VLAN через тегированные соединения,
- резервирование топологии с использованием STP, RSTP или MSTP,
- приоритизация служебного и технологического трафика средствами QoS,
- статическая маршрутизация между отдельными сетевыми сегментами,
- контроль состояния портов и сбор статистики по пакетам,
- удаленное администрирование и централизованный мониторинг.
Области применения
Eltex MES3400I-24 используется там, где требуется сочетание высокой плотности гигабитных портов и промышленной надежности. Основными направлениями являются:
- автоматизированные системы управления технологическими процессами,
- энергетические объекты и распределительные узлы,
- транспортная телематика,
- узлы связи производственных предприятий,
- сети складских и логистических комплексов,
- корпоративные сети с повышенными требованиями к резервированию,
- объекты диспетчеризации и технического мониторинга,
- промежуточные узлы агрегации.
Таким образом, Eltex MES3400I-24 представляет собой промышленный управляемый коммутатор для построения сегментированных, резервируемых и производительных сетей передачи данных. Сочетание 24 гигабитных портов, магистральных интерфейсов, VLAN, QoS, агрегации каналов и протоколов защиты от петель позволяет применять устройство на объектах с непрерывным технологическим циклом.
