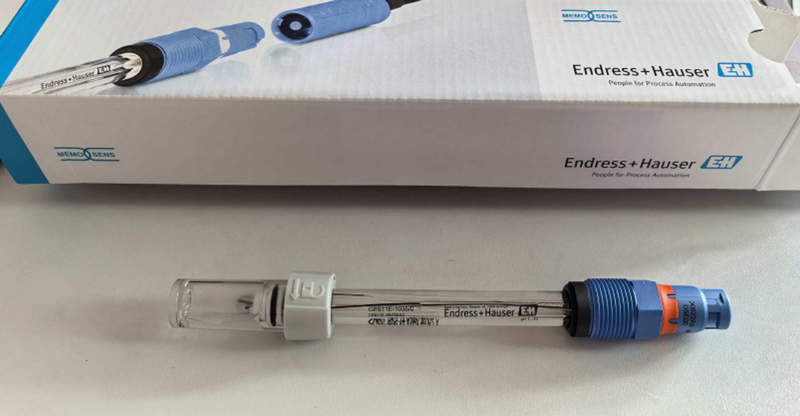

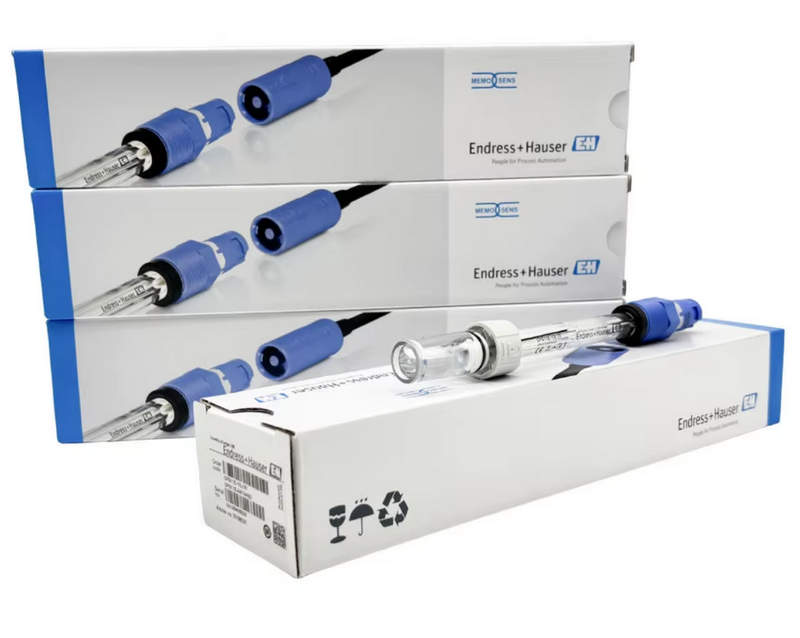

Endress+Hauser Memosens CPS11E — цифровой pH-электрод для промышленного контроля жидких сред
Endress+Hauser Memosens CPS11E — цифровой pH-электрод, предназначенный для непрерывного измерения кислотности жидких сред в технологических процессах, системах водоподготовки и очистки сточных вод. Модель рассчитана на стабильные процессы и сочетает стеклянный измерительный элемент с цифровой технологией Memosens 2.0. Электрод передает измерительный сигнал через индуктивное цифровое соединение, устойчивое к воздействию влаги. Различные исполнения чувствительного стекла позволяют использовать CPS11E как в стандартном диапазоне pH, так и при более сложных температурных условиях.
Технические характеристики
Рабочие параметры зависят от выбранного исполнения измерительного стекла. Ниже рассмотрим основные характеристики pH-электрода Endress+Hauser Memosens CPS11E:
- принцип измерения — потенциометрический,
- диапазон исполнения A — pH 1–12,
- диапазон исполнения B — pH 0–14,
- диапазон исполнения F — pH 0–10,
- температура для исполнения A — от –15 до +80 °C,
- температура для исполнения B — от 0 до +135 °C,
- температура для исполнения F — от 0 до +70 °C,
- абсолютное давление для исполнений A и B — 0,8–17 бар,
- абсолютное давление для исполнения F — 0,8–7 бар,
- диаметр корпуса — 12 мм,
- длина стержня — 120, 225, 360 или 425 мм,
- встроенный температурный элемент — NTC 30K,
- электрод сравнения — Ag/AgCl,
- диафрагма — кольцевая PTFE,
- подключение — цифровая индуктивная головка Memosens 2.0,
- степень защиты — IP68.
Особенности конструкции устройств
Конструкция Endress+Hauser CPS11E основана на компактном стеклянном электроде с гелевым заполнением. Чувствительная мембрана взаимодействует с анализируемой жидкостью и формирует потенциал, зависящий от активности ионов водорода. Внутренняя система сравнения Ag/AgCl обеспечивает стабильную опорную величину, необходимую для определения pH. Кольцевая PTFE-диафрагма снижает чувствительность измерительного узла к загрязнениям и обеспечивает контакт системы сравнения с рабочей средой. Для различных процессов предусмотрены стекла типов A, B и F, отличающиеся диапазоном измерения и допустимой температурой эксплуатации. В электрод встроен датчик температуры NTC 30K. Он используется для температурной компенсации измерения. Передача данных осуществляется через головку Memosens 2.0 с бесконтактной индуктивной связью. Такое решение исключает открытые электрические контакты в точке соединения и повышает устойчивость измерительной цепи к воздействию влаги.
Области применения
Функциональные возможности модели ориентированы на длительный контроль pH в технологических системах. Ниже рассмотрим основные области применения Endress+Hauser Memosens CPS11E:
- водоподготовка,
- очистка сточных вод,
- контроль технологической воды,
- промышленные процессы со стабильными параметрами среды,
- непрерывный мониторинг уровня pH,
- контроль предельных значений кислотности,
- химические технологические линии,
- экологический мониторинг водных сред,
- измерительные системы автоматизации предприятий,
- процессы с повышенной температурой при использовании соответствующего исполнения электрода.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая pH-электроды Endress+Hauser Memosens CPS11E. Клиентам доступны технические консультации по характеристикам продукции, рабочим диапазонам и особенностям конкретных исполнений. Компания также организует оперативную доставку оборудования по всей стране, что позволяет получать измерительные компоненты в различных регионах.
Преимущества
Конструкция CPS11E рассчитана на стабильные измерения и эксплуатацию в промышленных условиях. К ключевым преимуществам модели относятся:
- цифровая технология Memosens 2.0,
- бесконтактная индуктивная передача сигнала,
- степень защиты IP68,
- несколько диапазонов измерения pH,
- рабочая температура до +135 °C для исполнения B,
- давление до 17 бар для исполнений A и B,
- встроенное измерение температуры,
- кольцевая PTFE-диафрагма,
- гелевое заполнение измерительного элемента,
- несколько вариантов длины стержня,
- диаметр корпуса всего 12 мм,
- пригодность для непрерывного технологического контроля,
- возможность применения в системах очистки и подготовки воды.
Таким образом, Endress+Hauser Memosens CPS11E — промышленный pH-электрод, сочетающий стеклянную измерительную технологию, встроенный температурный сенсор и цифровую передачу данных Memosens 2.0. Несколько вариантов чувствительного стекла позволяют работать с диапазонами до pH 0–14, температурой до +135 °C и абсолютным давлением до 17 бар в зависимости от исполнения.
