Grundfos HQQF 96472620 — картриджное уплотнение вала для герметизации насосов серии CRN

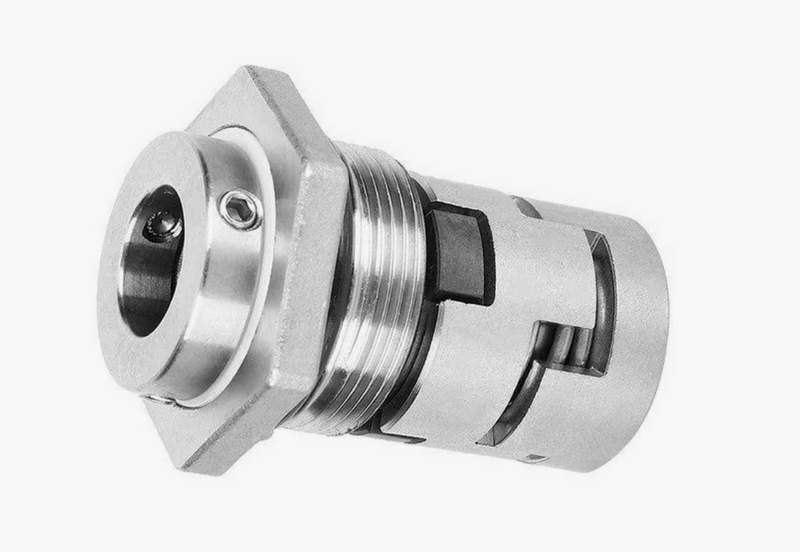

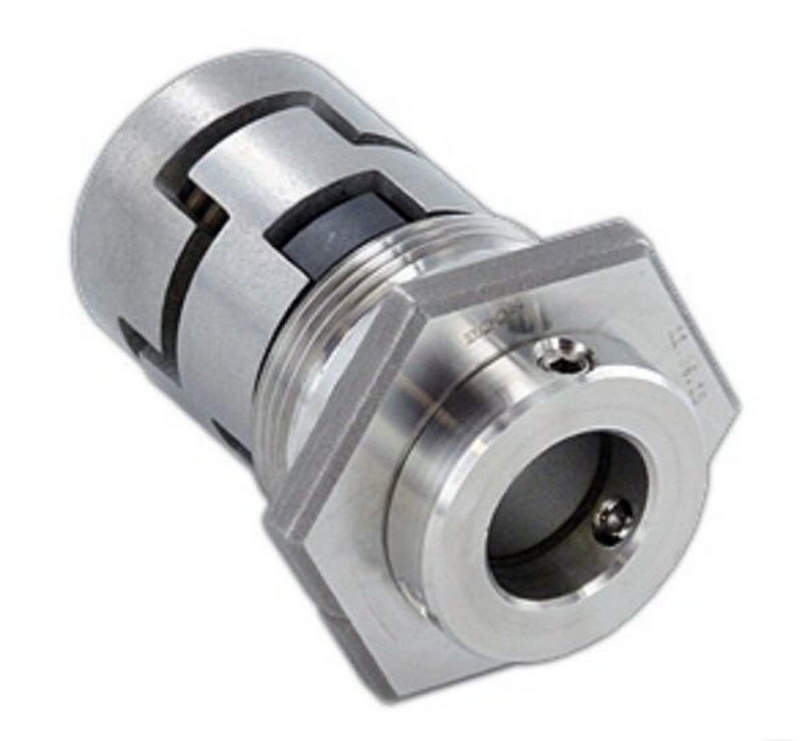

В многоступенчатом насосе зона прохождения приводного вала через гидравлический корпус является одним из наиболее нагруженных участков. Здесь одновременно действуют давление перекачиваемой среды, вращательное движение, температурные колебания и механические нагрузки. Для предотвращения утечки жидкости используется отдельный герметизирующий узел, способный работать в условиях постоянного вращения. Уплотнение вала Grundfos HQQF с артикулом 96472620 относится к категории картриджных механических уплотнений для насосов соответствующих исполнений серии CRN. Его задача заключается в формировании герметичного перехода между неподвижным корпусом насоса и вращающимся валом без применения традиционной сальниковой набивки.
Технические характеристики
Ниже рассмотрим основные параметры уплотнения вала Grundfos HQQF 96472620:
- бренд — Grundfos,
- категория изделия — механическое уплотнение вала,
- тип конструкции — картриджное торцевое уплотнение,
- код исполнения — HQQF,
- артикул — 96472620,
- назначение — герметизация зоны выхода вращающегося вала,
- совместимость — насосы серии CRN соответствующего исполнения,
- материал одной торцевой поверхности — карбид кремния SiC,
- материал второй торцевой поверхности — карбид кремния SiC,
- материал вторичных эластомерных элементов — FXM,
- принцип герметизации — торцевой контакт двух рабочих колец,
- сервисное исполнение — готовый сборочный узел,
- место установки — валовая часть многоступенчатого насоса,
- артикул компонента — 96472620.
Особенности конструкции устройств
Grundfos HQQF 96472620 представляет собой герметизирующий модуль, в котором несколько функциональных элементов заранее объединены в единую сборку. Подобная компоновка отличается от набивочного узла тем, что герметичность создается не за счет радиального давления мягкого материала на поверхность вала, а посредством контакта двух тщательно обработанных торцевых колец. Одно из колец связано с вращающейся частью и перемещается вместе с валом. Второе фиксируется относительно корпуса. Их рабочие поверхности соприкасаются по плоскости, образуя барьер для перекачиваемой среды. Во время работы между поверхностями сохраняется чрезвычайно тонкий слой жидкости, который уменьшает трение и отводит часть тепла из контактной зоны. Исполнение HQQF использует комбинацию SiC/SiC. Карбид кремния отличается высокой твердостью и устойчивостью к износу, поэтому пара трения сохраняет геометрию даже при продолжительной эксплуатации. Такой материал особенно важен в узле, где поверхности непрерывно скользят относительно друг друга и одновременно должны поддерживать герметичность. Дополнительные эластомерные элементы выполнены из FXM. Они не участвуют непосредственно в основном торцевом трении, а перекрывают неподвижные соединения внутри уплотнительного блока. За счет этого поток не может обойти основную пару трения через зазоры между элементами картриджа. Картриджная архитектура упрощает конструкцию самого узла. Пружинные элементы, рабочие кольца, втулки и вторичные уплотнения собраны в определенном взаимном положении еще до установки в насос. Это позволяет использовать Grundfos HQQF 96472620 как готовый сервисный компонент, а не как набор отдельных деталей.
Области применения
Ключевыми направлениями использования Grundfos HQQF 96472620 являются:
- ремонт многоступенчатых насосов серии CRN,
- замена изношенного валового уплотнения,
- восстановление герметичности насосной части,
- обслуживание насосов промышленного водоснабжения,
- ремонт технологических насосных агрегатов,
- сервис систем циркуляции технических жидкостей,
- обслуживание установок повышения давления,
- применение в насосах с требованиями к стойкой паре трения SiC/SiC,
- восстановление работоспособности оборудования после износа торцевого узла.
Компания «Олниса» осуществляет поставку промышленного оборудования, запасных частей и насосных компонентов, включая механическое уплотнение вала Grundfos HQQF с артикулом 96472620. По представленному оборудованию доступны технические консультации. Компания организует оперативную доставку продукции по всей стране.
Преимущества
Ниже рассмотрим основные преимущества уплотнения Grundfos HQQF 96472620:
- картриджное исполнение,
- две рабочие поверхности из карбида кремния,
- высокая износостойкость пары SiC/SiC,
- эластомерные элементы FXM,
- герметизация без традиционной набивки,
- готовая сборочная конструкция,
- стабильный торцевой контакт при вращении вала,
- устойчивость к продолжительной механической нагрузке,
- применение в многоступенчатых насосах серии CRN,
- компактное размещение внутри насосного узла,
- специализированное исполнение для сервисного восстановления оборудования.
Таким образом, Grundfos HQQF 96472620 представляет собой отдельный функциональный узел, от которого зависит герметичность многоступенчатого насосного агрегата. Его конструкция основана на взаимодействии двух торцевых поверхностей из карбида кремния, а эластомерные элементы FXM перекрывают вспомогательные пути возможной утечки. Картриджная схема позволяет рассматривать Grundfos HQQF 96472620 как готовый сервисный компонент для восстановления соответствующих насосов серии CRN. Компания «Олниса» предоставляет технические консультации по насосным комплектующим и обеспечивает оперативную доставку продукции по всей стране.
