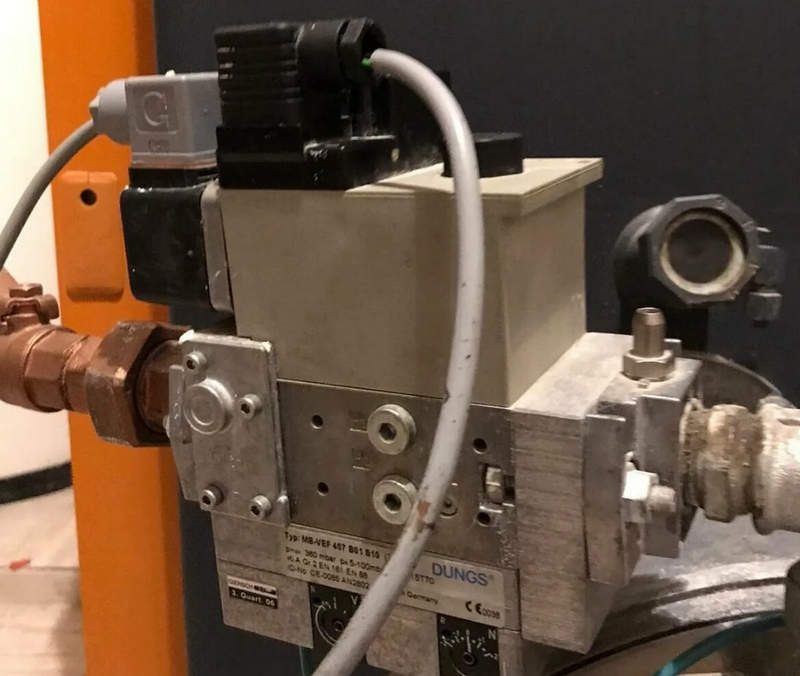

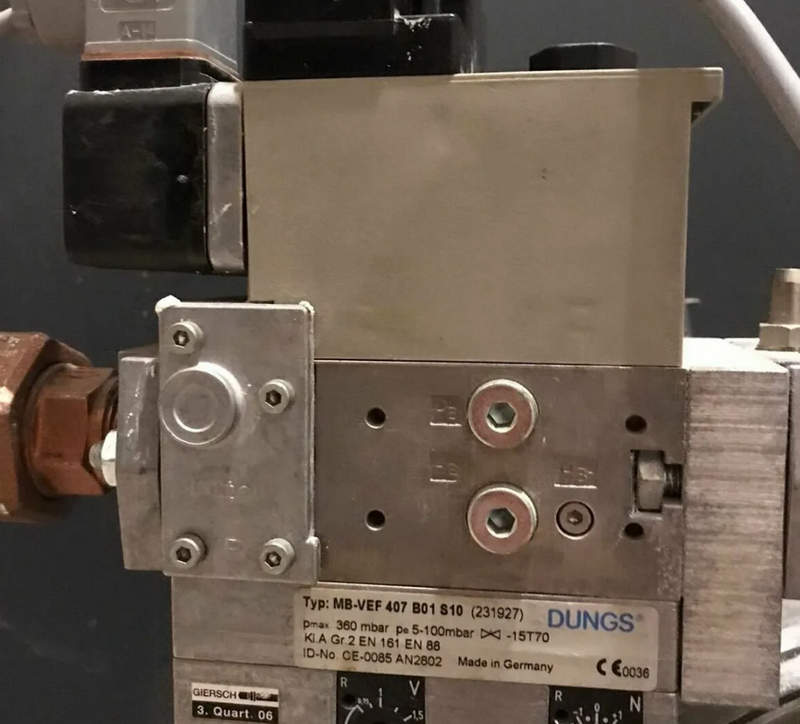

Газовая арматура DUNGS MB VEF: надежность и функциональность в одном корпусе
DUNGS MB-VEF представляет собой многофункциональный газовый блок, предназначенный для регулирования, запирания и безопасной подачи газообразного топлива к промышленным и коммерческим горелочным установкам. Конструкция объединяет несколько функциональных узлов в одном корпусе, сокращая число отдельных элементов газовой рампы и количество соединений. Серия применяется в системах с модулируемым расходом воздуха и газа, где требуется поддержание заданного соотношения компонентов смеси при изменении тепловой нагрузки.
Технические характеристики
Параметры MB-VEF зависят от конкретного типоразмера. Ниже приведены основные технические характеристики:
- максимальное входное давление газа — до 360 мбар,
- рабочая среда — природный газ, сжиженный углеводородный газ и другие сухие неагрессивные газы,
- температура окружающей среды — ориентировочно от -15 до +70 C,
- присоединительные размеры отдельных исполнений — от DN 40 до DN 100,
- питание электромагнитных приводов — обычно 230 В переменного тока, 50–60 Гц,
- время закрытия запорной ступени — менее 1 секунды,
- регулирование отношения давления газа к давлению воздуха,
- нулевая точка корректируется для настройки давления газа при малой нагрузке,
- контроль входного и выходного давления выполняется через измерительные штуцеры,
- направление движения газа обозначается стрелкой на корпусе,
- монтажное положение определяется исполнением блока.
Принцип работы и режимы регулирования
Работа DUNGS MB-VEF основана на совместном действии запорной арматуры и регулятора соотношения газ–воздух. После проверки цепей безопасности автоматика подает питание на электромагнитные приводы. Клапаны открывают газовый тракт, а регулятор формирует выходное давление в зависимости от управляющего давления воздуха. При увеличении производительности вентилятора давление воздуха возрастает, мембранный механизм смещает регулирующий орган, и расход газа увеличивается. При снижении нагрузки процесс развивается в обратной последовательности. Основными режимами работы являются:
- полное закрытие газового канала при снятии питания,
- пусковой режим с формированием начального давления,
- модулируемый режим с отслеживанием давления воздуха,
- коррекция соотношения газ–воздух в рабочем диапазоне горелки,
- настройка нулевой точки для устойчивого горения на минимальной мощности,
- аварийное прекращение подачи топлива при отключении цепи безопасности,
- контроль давления до и после регулирующего узла.
Особенности конструкции
Корпус MB-VEF служит общей несущей частью для последовательно расположенных механизмов. Такая компоновка уменьшает длину газового тракта и число потенциальных мест утечки. Электромагнитные приводы обеспечивают быстрое переключение запорных органов, а возвратные пружины переводят клапаны в безопасное закрытое положение при исчезновении напряжения. Регулятор использует разность давлений в управляющих полостях. Давление воздуха поступает по импульсной линии и действует на мембрану, а противодействующее усилие создается давлением газа и пружинным механизмом. В результате регулирующий орган занимает положение, соответствующее текущей нагрузке. Регулировочные элементы позволяют изменять рабочую характеристику и положение нулевой точки. К ключевым конструктивным особенностям относятся:
- объединение нескольких функций в одном корпусе,
- последовательное расположение двух запорных ступеней,
- мембранный механизм регулирования,
- импульсные подключения для давления воздуха,
- измерительные точки для проверки давления газа,
- механические регулировочные элементы,
- уплотнения для работы с газообразным топливом,
- электромагнитные приводы с возвратом в безопасное состояние,
- корпусные соединения для стационарного монтажа в газовой рампе.
Области применения
DUNGS MB-VEF применяется там, где горелочный процесс требует согласованного изменения подачи топлива и воздуха. Ниже перечислены основные области использования:
- промышленные газовые горелки модулируемого типа,
- водогрейные и паровые котлы,
- теплогенераторы и воздухонагреватели,
- печные установки технологического назначения,
- сушильные камеры и термические агрегаты,
- газовые линии с автоматическим регулированием мощности,
- системы с вентиляторами переменной производительности,
- горелочные устройства с требованием быстрого аварийного закрытия газового тракта.
Таким образом, DUNGS MB-VEF представляет собой функционально объединенный узел газового тракта, совмещающий быстрое запирание топлива с регулированием давления и соотношения газ–воздух. Такая архитектура подходит для модулируемых горелочных систем, в которых подача топлива должна изменяться синхронно с воздушным потоком. Мембранное регулирование, две запорные ступени, контрольные точки и настройка рабочих параметров позволяют использовать серию в составе современных газовых рамп. Компания «Олниса» поставляет оборудование DUNGS для промышленных и теплоэнергетических объектов. Поставка MB-VEF через «Олниса» обеспечивает возможность комплектования действующих и новых установок промышленной газовой арматурой промышленного типа.
