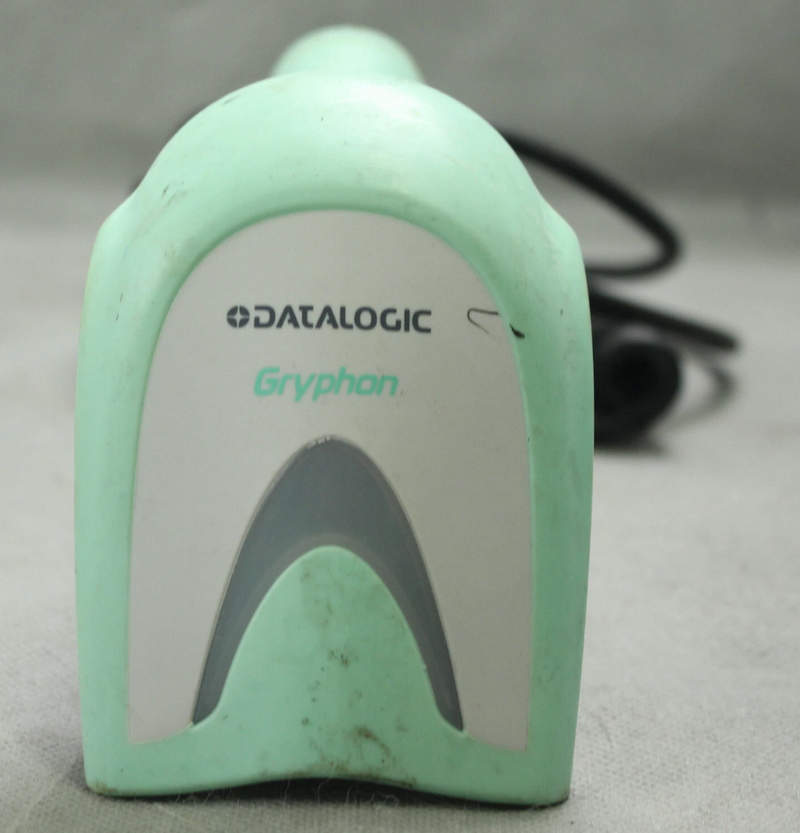

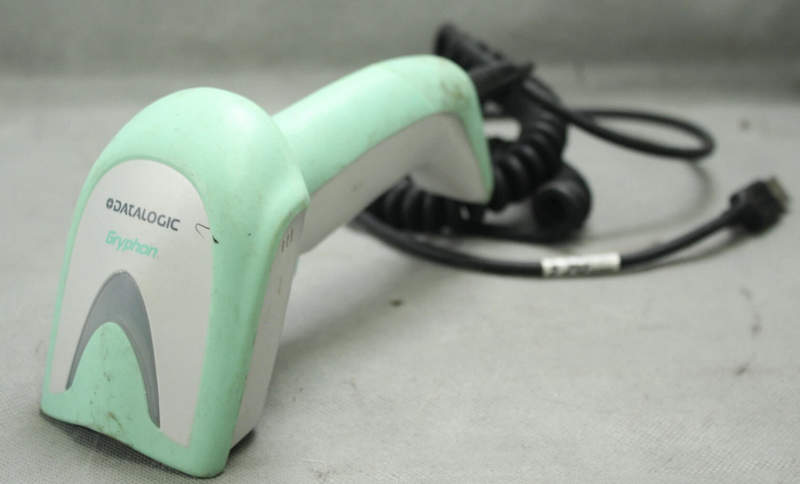

Сканер Datalogic GD4400: характеристики, конструкция и возможности применения

Datalogic Gryphon I GD4400 относится к ручным двумерным сканерам штрихкодов, рассчитанным на интенсивное считывание линейных и матричных символик. Устройство применяется для распознавания кодов с этикеток, упаковки, документов и электронных экранов. В основе модели используется технология area imaging: оптический модуль формирует цифровое изображение области, после чего встроенный процессор анализирует структуру символов и декодирует данные.

Технические характеристики

Ниже перечислены основные параметры Datalogic GD4400:

• тип считывающего модуля — двумерный area imager с цифровой обработкой изображения,
• разрешение сенсора — около 1280 × 800 пикселей для формирования детализированного кадра зоны считывания,
• поддерживаемые одномерные символики — Code 39, Code 128, EAN-8, EAN-13, UPC-A, UPC-E, Interleaved 2 of 5, Codabar и другие распространенные форматы,
• поддерживаемые двумерные символики — QR Code, Data Matrix, PDF417, MicroPDF417, Aztec и совместимые разновидности,
• минимальная ширина элемента для ряда линейных кодов — приблизительно 0,102 мм, что соответствует 4 mil,
• рабочее расстояние зависит от размера и плотности символа и для типовых кодов составляет от нескольких сантиметров до нескольких десятков сантиметров,
• угол обзора оптической системы составляет порядка 40 по горизонтали и 26 по вертикали,
• ориентация при считывании — всенаправленная, без обязательного совмещения линии сканирования с направлением штрихов,
• интерфейсы подключения в зависимости от исполнения — USB, RS-232 и клавиатурный интерфейс,
• питание осуществляется от интерфейсного кабеля или внешнего источника с типовым напряжением 5 В постоянного тока,
• потребляемый ток изменяется в зависимости от режима подсветки и интенсивности обработки изображения,
• класс защиты корпуса — IP52, обеспечивающий ограниченную защиту от пыли и капель воды,
• устойчивость к падениям предусматривает многократные падения на твердое основание с высоты до 1,8 м,
• рабочая температура находится ориентировочно в диапазоне от 0 до +50 C,
• температура хранения может составлять примерно от −20 до +70 C,
• масса проводного сканера — около 195 г,
• габариты корпуса — приблизительно 181 × 71 × 100 мм.

Принципы и режимы работы

Рабочий цикл GD4400 начинается с активации подсветки и захвата изображения. Матрица фиксирует структуру кода, после чего алгоритмы декодирования определяют тип символики, проверяют контрольные признаки и преобразуют содержимое в цифровую строку. При корректном чтении данные передаются в подключенную систему, а пользователь получает световое либо звуковое подтверждение. Ключевыми режимами работы являются следующие варианты:

• ручной запуск считывания нажатием курка, при котором оператор определяет момент захвата кода,
• постоянное сканирование, при котором устройство сохраняет готовность к распознаванию предъявляемых символов,
• режим работы на подставке, позволяющий использовать сканер как стационарную точку регистрации,
• считывание с дисплеев, предназначенное для распознавания QR-кодов и других символов со смартфонов, терминалов и мониторов,
• режим подтверждения успешного чтения с помощью системы Green Spot, проецирующей зеленый индикатор в поле зрения пользователя,
• программируемое форматирование выходной строки, позволяющее передавать в систему только требуемые данные.

Особенности конструкции

Корпус Datalogic GD4400 выполнен по пистолетной схеме с рукояткой и курком. Оптическое окно размещено в верхней части и ориентировано под углом к рукоятке. Внутри объединены сенсор изображения, система подсветки, прицельный модуль, плата декодирования и интерфейсный контроллер. Ударопрочный пластик рассчитан на регулярную эксплуатацию в торговых, складских и производственных помещениях. Кабельное подключение исключает зависимость от аккумуляторов, а всенаправленное распознавание уменьшает требования к положению штрихкода.

Области применения

Ниже перечислены основные направления использования GD4400:

• розничные кассовые узлы для регистрации линейных и двумерных кодов на товарах,
• склады и распределительные центры для идентификации коробов, упаковок и учетных единиц,
• фармацевтические и медицинские учреждения для считывания маркировки упаковок и документов,
• производственные участки для регистрации компонентов, полуфабрикатов и готовых изделий,
• логистические терминалы для обработки транспортных этикеток и сопроводительной документации,
• офисные и сервисные процессы, где требуется ввод данных из QR Code, Data Matrix и PDF417,
• системы контроля доступа и электронной регистрации, использующие штрихкод как идентификатор.

Таким образом, Datalogic GD4400 представляет собой универсальный двумерный сканер для рабочих мест, где важны скорость регистрации, устойчивое распознавание символик и удобная работа с кодами разной ориентации. Area imaging обеспечивает чтение 1D- и 2D-форматов, а корпус рассчитан на регулярную эксплуатацию. Модель подходит для торговли, логистики, производства, учета и автоматизированной идентификации. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сканеры Datalogic GD4400, для предприятий различных отраслей. Поставка через «Олниса» позволяет обеспечивать рабочие места и системы идентификации требуемым оборудованием Datalogic. Компания ориентирована на надежную поставку промышленной техники заказчикам.
