Реле давления Grundfos FF 4-8: надежный контроль насосного оборудования

Grundfos FF 4-8 относится к электромеханическим устройствам контроля давления для автоматического включения и отключения насосного оборудования при достижении заданных порогов. Давление рабочей среды преобразуется в перемещение чувствительного элемента, которое через пружинный механизм воздействует на контактную группу. Это позволяет поддерживать давление в заданном диапазоне без ручного управления насосом.

Технические характеристики

Ключевые параметры Grundfos FF 4-8 определяют диапазон регулирования и условия эксплуатации. Ниже перечислены базовые характеристики:

• диапазон регулирования давления составляет ориентировочно от 4 до 8 бар,
• максимальное рабочее давление корпуса достигает примерно 10 бар,
• разность между давлением включения и отключения регулируется пружинным механизмом и обычно формируется в пределах около 1–3 бар,
• номинальное напряжение коммутируемой цепи может составлять 230 В при однофазном включении,
• для трехфазных цепей возможно применение в схеме управления с напряжением до 400 В через коммутационную аппаратуру,
• частота питающей сети составляет 50 Гц,
• контактная система предназначена для коммутации цепей управления насосами и пускателями,
• механизм настройки включает основную пружину уставки и дополнительную пружину дифференциала,
• подключение к напорной линии выполняется через резьбовой присоединительный штуцер,
• монтаж должен исключать механическое напряжение на корпус и резьбовое соединение,
• циклический режим определяется частотой изменения давления и допустимой нагрузкой контактов.

Принцип работы

Работа FF 4-8 основана на воздействии давления среды на мембранный элемент. При росте давления усилие преодолевает сопротивление пружины и перемещает привод контактов. На верхней уставке формируется команда на отключение насоса. При снижении давления до нижней уставки механизм возвращается в исходное положение и насос получает команду на запуск. Дифференциал между порогами предотвращает частые переключения. Основными рабочими режимами являются следующие:

• включение насоса при снижении давления до нижнего порога,
• отключение насоса при повышении давления до верхнего порога,
• циклическое поддержание давления при переменном расходе воды,
• работа совместно с гидроаккумулятором для сокращения числа пусков двигателя,
• передача сигнала на контактор или магнитный пускатель в схемах с повышенной мощностью,
• автоматическое восстановление рабочего цикла после нормального снижения давления.

Особенности конструкции

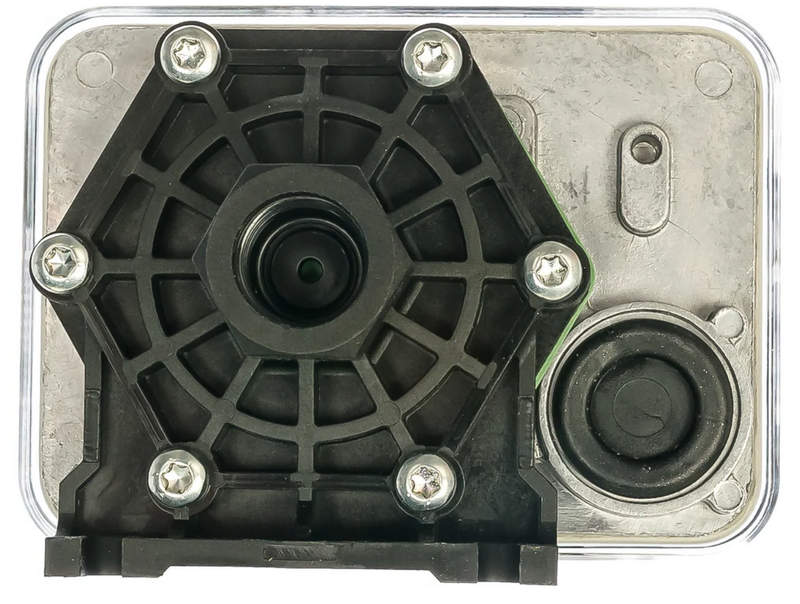

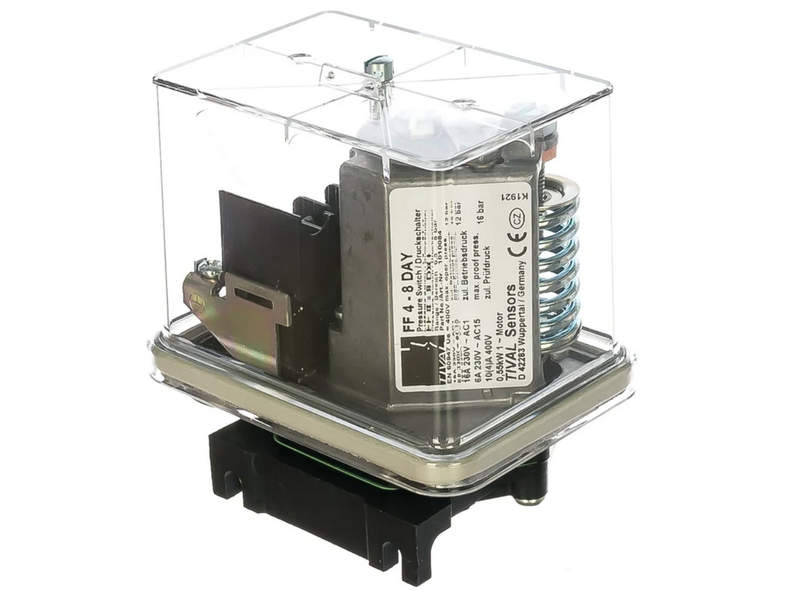

Конструкция Grundfos FF 4-8 выполнена по электромеханической схеме. Через гидравлический вход давление передается на чувствительный элемент, а усилие от мембраны поступает на рычажный узел с системой пружин. Основная пружина задает уровень давления, дополнительная — дифференциал между порогами. Контактный блок находится под защитной крышкой и связан с рычагом быстрого переключения. Корпус закрывает регулировочные и токоведущие элементы. Резьбовой штуцер служит для присоединения к напорной линии. Для надежной работы важно исключать загрязнение канала и превышение допустимого давления среды.

Настройка и регулирование

Перед изменением уставок необходимо учитывать давление, создаваемое насосом, объем гидроаккумулятора и допустимый диапазон для потребителей. Ниже представлены основные операции регулирования:

• изменение степени сжатия основной пружины повышает или снижает рабочий диапазон давления,
• регулирование дополнительной пружины изменяет разницу между нижним и верхним порогами,
• после изменения уставок выполняется контроль давления включения и отключения по манометру,
• слишком малая разница между порогами увеличивает число пусков двигателя,
• слишком большая разница приводит к более заметным колебаниям напора,
• уставка отключения не должна превышать фактическую напорную способность насоса,
• давление воздуха в гидроаккумуляторе согласуют с нижним порогом включения системы.

Области применения

Реле Grundfos FF 4-8 используется там, где требуется автоматическое управление насосом по двум пороговым значениям. Основными областями применения являются:

• индивидуальные системы холодного водоснабжения,
• повысительные насосные установки,
• насосные станции с мембранными гидроаккумуляторами,
• системы подачи воды из скважин и резервуаров,
• технологические линии с периодическим потреблением воды,
• контуры наполнения емкостей при управлении по давлению,
• вспомогательные напорные системы производственных объектов.

Таким образом, Grundfos FF 4-8 — электромеханическое реле давления для автоматического управления насосом в заданном диапазоне уставок. Его принцип работы основан на сравнении давления среды с усилием настроечных пружин и последующем переключении контактной группы. Устройство поддерживает давление и работает совместно с гидроаккумулятором в бытовых и производственных системах. Компания «Олниса» поставляет Grundfos FF 4-8 и другое промышленное оборудование. Поставка через «Олниса» позволяет включать элементы насосной автоматики в единый заказ оборудования.
