Насосы Grundfos CR: рабочие характеристики и преимущества серии
Серия Grundfos CR относится к вертикальным многоступенчатым центробежным насосам для водоснабжения, технологических контуров и промышленных установок. Жидкость последовательно проходит через несколько рабочих ступеней, благодаря чему давление возрастает при компактных габаритах агрегата. Насосы CR применяются там, где требуются устойчивый напор, стабильная подача и длительная непрерывная работа.
Технические характеристики
Основные параметры серии зависят от типоразмера и числа ступеней. Ниже перечислены характерные технические характеристики насосов Grundfos CR:
- подача в зависимости от исполнения составляет от 0,5 до 180 м3/ч,
- максимальный напор отдельных многоступенчатых модификаций превышает 300 м,
- температура окружающей среды для электродвигателей допускается примерно до +40 C,
- частота питающей сети составляет 50 или 60 Гц,
- номинальное напряжение определяется мощностью двигателя и может соответствовать однофазной или трехфазной сети,
- мощность электродвигателя в широкой линейке CR варьируется от долей киловатта до десятков киловатт,
- частота вращения для распространенных двигателей составляет около 2900 об/мин при сети 50 Гц,
- присоединения выполняются фланцевыми, резьбовыми либо комбинированными в зависимости от размера,
- степень защиты электродвигателя для многих исполнений соответствует IP55,
- корпусные детали проточной части изготавливаются из чугуна или нержавеющей стали в зависимости от модификации,
- рабочие колеса и камеры ступеней во многих версиях выполнены из нержавеющей стали,
- торцевое уплотнение подбирается по составу жидкости, температуре и рабочему давлению конкретного исполнения.
Принцип работы
Работа Grundfos CR основана на последовательном увеличении энергии потока. Жидкость через входной патрубок поступает к первой ступени и рабочему колесу. Затем направляющий аппарат передает поток на следующую ступень. Каждое колесо повышает давление, а суммарный напор формируется всей последовательностью ступеней. Электродвигатель вращает общий вал, а гидравлическая часть преобразует механическую энергию в энергию потока. Ключевые рабочие режимы насосов можно представить следующим образом:
- непрерывная работа в стационарных системах с постоянной потребностью в жидкости,
- работа при переменной производительности в составе установок с частотным регулированием,
- поддержание повышенного давления в сетях водоснабжения,
- подача жидкости в технологические аппараты и теплообменники,
- циркуляция в замкнутых промышленных контурах,
- перекачивание подготовленной воды и совместимых технологических растворов.

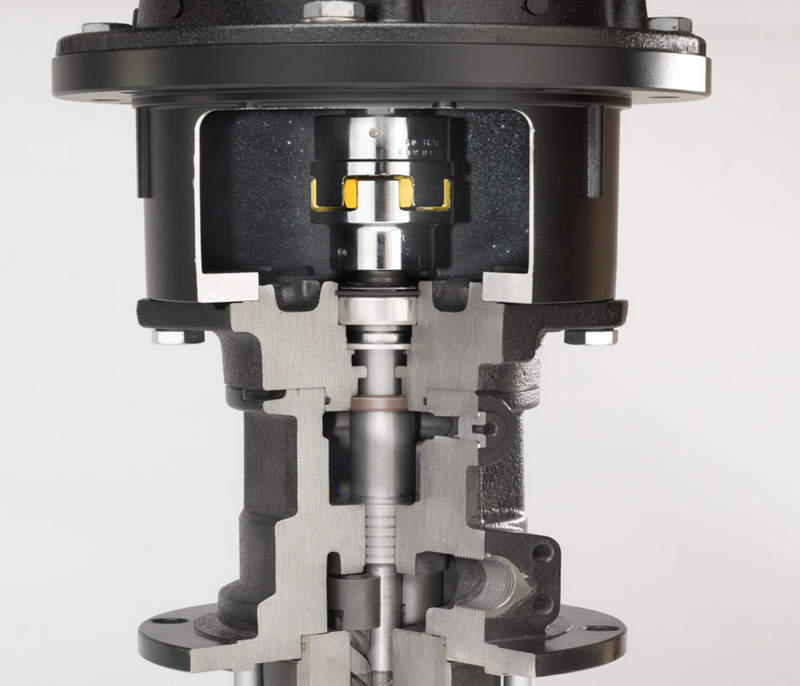

Особенности конструкции
Вертикальная компоновка Grundfos CR объединяет несколько гидравлических ступеней на одном валу и уменьшает монтажную площадь. Всасывающий и напорный патрубки обычно расположены в нижней части корпуса на одной оси, что упрощает включение агрегата в трубопровод. Ступени собраны в единый пакет между основанием и верхней частью насоса. Рабочие колеса закреплены на общем валу, который связан с валом электродвигателя через муфту. Направляющие аппараты стабилизируют поток после каждого рабочего колеса и обеспечивают передачу жидкости к следующей ступени. Для герметизации вала применяется механическое торцевое уплотнение. В зависимости от исполнения используются различные сочетания материалов эластомеров и контактных колец. Версии CR, CRI и CRN различаются материалами проточной части, что позволяет применять серию в водяных системах и процессах с повышенными требованиями к коррозионной стойкости.
Области применения
Насосы серии используются в инженерных и производственных системах, где нужен высокий напор при небольшой монтажной площади. Основными областями применения являются:
- повышение давления в системах хозяйственного и промышленного водоснабжения,
- подача воды на технологические линии,
- циркуляция охлаждающих и нагревающих жидкостей,
- мойка оборудования и технологических поверхностей под давлением,
- перекачивание конденсата и подготовленной воды,
- использование в насосных станциях с несколькими параллельно работающими агрегатами.
Таким образом, Grundfos CR представляет собой семейство вертикальных многоступенчатых насосов, сочетающих высокий напор, компактную компоновку и широкий диапазон рабочих параметров. Последовательное расположение ступеней обеспечивает увеличение давления по мере прохождения жидкости через гидравлическую часть, а разнообразие материалов и исполнений расширяет область применения серии. Компания «Олниса» поставляет насосное и другое промышленное оборудование для предприятий различных отраслей.
