Холодильный контроллер Eliwell IDNext 961 P IDN961P7D107000 — управление температурой и компрессором
Температурный режим холодильной установки определяется не только производительностью компрессора. Не менее важна логика, которая решает, когда включить охлаждение, при каком значении остановить его, как отреагировать на внешний сигнал и каким образом сообщить оператору о нарушении установленного режима. Холодильный контроллер Eliwell IDNext 961 P IDN961P7D107000 выполняет эти функции в компактном панельном формате.
Технические характеристики
Конфигурация IDNext 961 P ориентирована на одноканальное температурное регулирование с непосредственным управлением компрессорной нагрузкой. Основные параметры исполнения IDN961P7D107000 следующие:
- тип оборудования — электронный холодильный контроллер,
- серия — Eliwell IDNext,
- модель — IDNext 961 P,
- обозначение исполнения — IDN961P7D107000,
- напряжение питания — 230 В AC,
- собственное потребление — 5,5 ВА,
- количество аналоговых входов — 1,
- поддерживаемые датчики — PTC, NTC или Pt1000,
- количество цифровых входов — 1,
- тип цифрового входа — SELV,
- количество цифровых выходов — 1,
- тип силового выхода — SPST,
- коммутационная способность реле — 2 Hp, 12(8) А при 230 В AC,
- диапазон NTC — от −50,0 до +110,0 °C,
- диапазон PTC — от −55,0 до +140,0 °C,
- диапазон Pt1000 — от −55,0 до +150,0 °C,
- разрешение отображения — 0,1 °C,
- дисплей — LED, 3 разряда со знаком,
- отображаемый диапазон — −99,9…+99,9 °C либо −999…+999 °C,
- точность NTC — лучше 0,5 % полной шкалы плюс 1 разряд,
- точность PTC — лучше 0,5 % полной шкалы плюс 1 разряд,
- точность Pt1000 до +70 °C — лучше 0,5 % полной шкалы плюс 1 разряд,
- точность Pt1000 выше +70 °C — лучше 1 % полной шкалы плюс 1 разряд,
- последовательный интерфейс — 1 × TTL,
- подключение — Unicard либо устройство мониторинга ModBus через совместимые аксессуары,
- рабочая температура — от −5 до +55 °C,
- температура хранения — от −30 до +85 °C,
- допустимая влажность — 10–90 % без конденсации,
- монтаж — панельный,
- монтажное отверстие — 71 × 29 мм,
- размер корпуса — около 81 × 35 × 60 мм,
- масса — около 165 г,
- поддерживаемая функция — Easy Map.

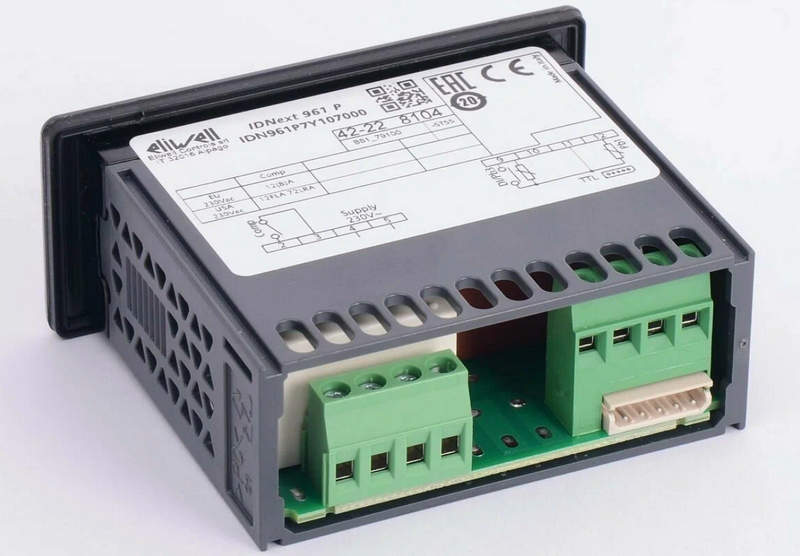

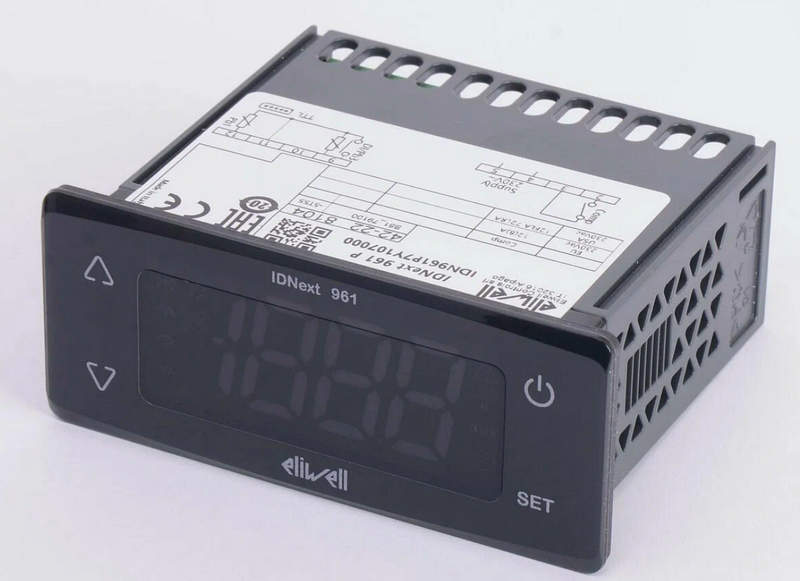

Особенности конструкции устройств
Eliwell IDNext 961 P построен как компактный управляющий модуль, в котором измерительный тракт, микропроцессорная логика, интерфейс оператора и выходное реле объединены в одном корпусе. Такая архитектура позволяет установить контроллер непосредственно в лицевую панель холодильного шкафа либо другого технологического оборудования и отказаться от раздельного размещения нескольких функциональных устройств. Аналоговый вход выполнен универсальным. Вместо жёсткой привязки к одному типу датчика электроника допускает работу с NTC, PTC или Pt1000. Это существенно расширяет область применения контроллера: конкретный тип чувствительного элемента определяется конфигурацией установки и выбранными параметрами. Диапазоны измерения различаются — для NTC верхняя граница составляет +110 °C, для PTC +140 °C, а для Pt1000 достигает +150 °C.
Области применения
Функциональность IDNext 961 P ориентирована на оборудование, где требуется управлять одним основным холодильным исполнительным каналом. Основные направления применения устройства следующие:
- холодильные шкафы,
- охлаждаемые витрины,
- plug-in холодильное оборудование,
- статические холодильные установки,
- оборудование с вентиляторным охлаждением,
- небольшие холодильные камеры,
- коммерческие холодильники,
- морозильные установки соответствующей конфигурации,
- холодильное оборудование магазинов,
- оборудование формата convenience store,
- технологические охладители,
- установки на хладагентах R290,
- оборудование на R600,
- системы локального температурного контроля,
- холодильные установки с дистанционным мониторингом.
Компания «Олниса» осуществляет поставки промышленной автоматики, холодильных контроллеров и электротехнического оборудования, включая продукцию Eliwell. В ассортименте представлены устройства нового поколения IDNext, среди которых Eliwell IDNext 961 P IDN961P7D107000. Заказчикам доступны технические консультации по характеристикам, типам датчиков, интерфейсам и вариантам исполнения оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Практические достоинства IDNext 961 P связаны с сочетанием компактности и современной холодильной логики. Ключевыми преимуществами модели являются:
- универсальный вход для трёх типов датчиков,
- простая панельная установка,
- компактный корпус,
- силовой релейный выход,
- точное цифровое отображение,
- гибкая параметризация,
- поддержка Easy Map,
- возможность внешнего мониторинга,
- совместимость с современной холодильной автоматикой,
- пригодность для оборудования на природных хладагентах.
Таким образом, холодильный контроллер Eliwell IDNext 961 P IDN961P7D107000 представляет собой компактный одноканальный регулятор температуры с питанием 230 В AC. Устройство принимает сигналы NTC, PTC или Pt1000, оснащено цифровым входом SELV и силовым релейным выходом SPST 2 Hp 12(8) А при 230 В AC. Рабочий диапазон датчиков достигает от −55 до +150 °C в зависимости от выбранного чувствительного элемента.
