Регулятор давления GOK EN61-DS — двухступенчатое управление подачей сжиженного газа

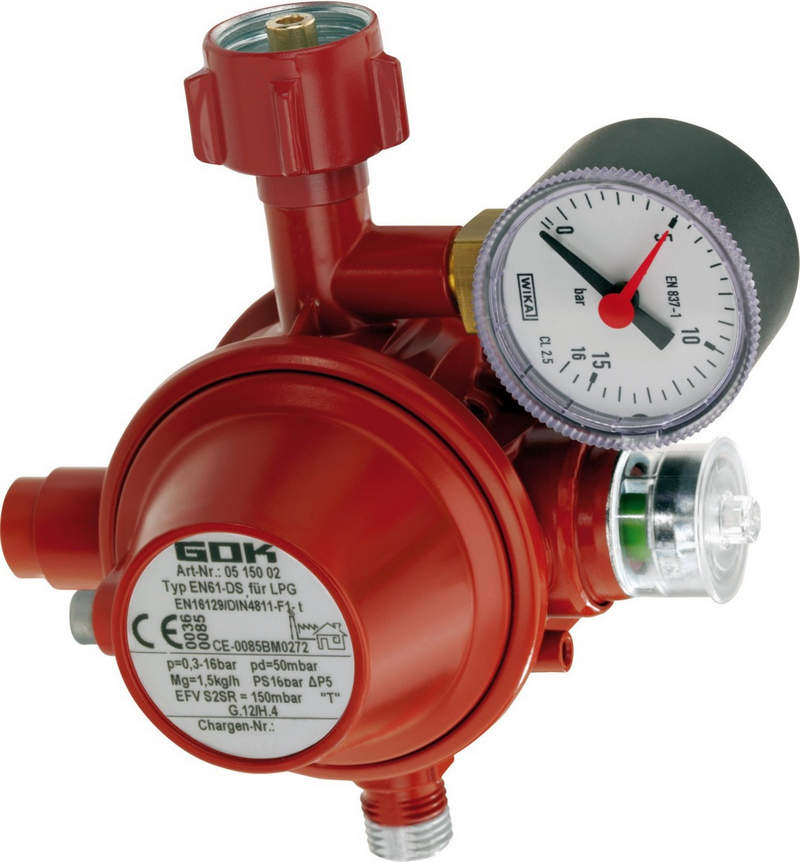

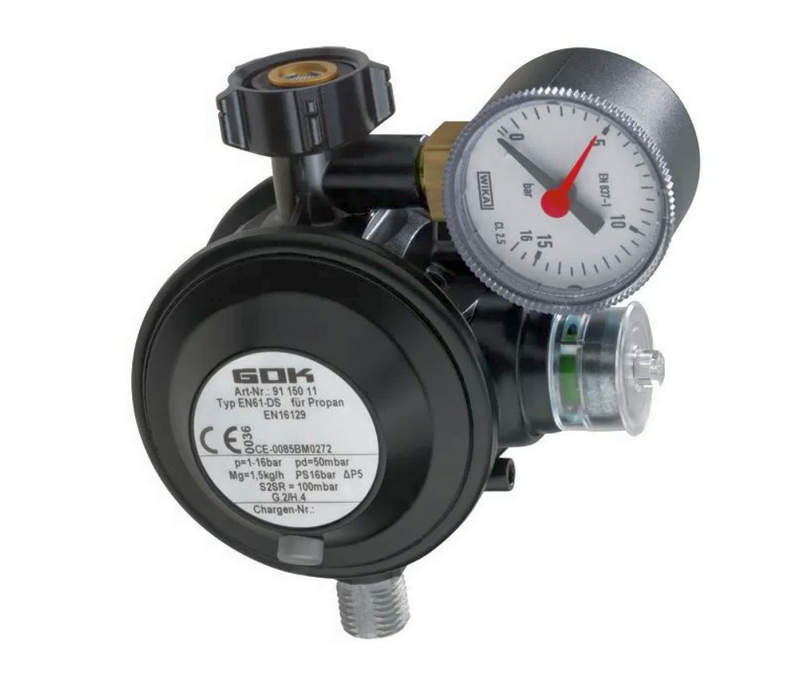

Давление внутри газового баллона значительно выше уровня, необходимого большинству потребителей. Непосредственная подача такого газа к оборудованию недопустима: перед использованием поток должен быть понижен и стабилизирован. Для решения этой задачи применяется регулятор давления GOK EN61-DS, работающий с газовой фазой сжиженного углеводородного газа и предназначенный для непосредственного подключения к баллону.

Технические характеристики

Конструктивные исполнения EN61-DS могут различаться выходным давлением и набором защитных функций. Основные параметры регулятора GOK следующие:

• допустимое входное давление — от 0,3 до 16 бар,
• максимально допустимое давление PS — 16 бар,
• варианты номинального выходного давления — 29, 37, 50 или 67 мбар,
• максимальный расход при выходном давлении 29 мбар — 1,5 кг/ч,
• максимальный расход при остальных номинальных давлениях — 2,0 кг/ч,
• давление резервной ступени S2SR — 100 или 150 мбар,
• порог срабатывания EFV — на 10–40 % выше номинального расхода,
• температура окружающей среды — от −30 до +60 °C,
• температура срабатывания термического отсечного устройства TAE — +100 °C,
• повышенная термическая стойкость HTB — до +650 °C,
• продолжительность нормируемого воздействия при HTB — 30 минут,
• рабочая среда — сжиженный газ в газовой фазе,
• возможность оснащения манометром — предусмотрена,
• фильтрующий элемент во входном соединении — предусмотрен,
• доступны исполнения с интегрированным ограничителем расхода EFV.

Особенности конструкции устройств

GOK EN61-DS использует последовательную двухступенчатую схему S2SR. Фактически внутри одного узла работают два регулятора, расположенные один за другим по направлению движения газа. В штатном состоянии система поддерживает установленное выходное давление независимо от допустимых изменений давления на входе, расхода и температуры. Вторая ступень одновременно выполняет защитную роль. Если первая перестаёт должным образом снижать давление, например из-за загрязнения клапанного механизма, последующая ступень продолжает ограничивать его до 100 либо 150 мбар в зависимости от исполнения. Для отдельных версий используется визуальная индикация: нормальное состояние отображается зелёным, а превышение предусмотренного давления вызывает переход индикатора в красную зону. Перед регулирующим механизмом установлен сетчатый фильтр. Он задерживает находящиеся в газе твёрдые загрязнения, которые способны ускорить износ клапанов и нарушить герметичность регулирующей части. Такое конструктивное решение особенно существенно для баллонных установок, где состояние рабочей среды зависит не только от самого регулятора, но и от ёмкости, соединительной арматуры и условий эксплуатации.

Области применения

Рабочие параметры EN61-DS ориентированы на баллонные системы с использованием сжиженного газа в паровой фазе. Ниже рассмотрим основные направления применения:

• бытовые баллонные газовые установки,
• коммерческое газовое оборудование,
• промышленные установки небольшой производительности,
• системы питания газовых теплогенераторов,
• газовые кухонные приборы,
• оборудование с номинальным давлением 29–67 мбар,
• одно-баллонные системы,
• установки с повышенными требованиями к ограничению давления,
• газовые системы с контролем аварийного увеличения расхода,
• объекты, где требуется двухступенчатая редукция давления.

Компания «Олниса» осуществляет поставки промышленной, газорегулирующей и электротехнической продукции, включая оборудование бренда GOK. В ассортименте представлены регуляторы давления газа, среди которых GOK EN61-DS. Заказчикам доступны технические консультации по параметрам, вариантам исполнения и характеристикам продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Конструкция EN61-DS ориентирована не только на снижение давления, но и на повышение контролируемости газовой системы. Ключевыми преимуществами устройства являются:

• двухступенчатый принцип регулирования,
• стабильность выходного давления,
• развитая система защитных функций,
• компактность баллонного исполнения,
• устойчивость к температурным воздействиям,
• наличие входной фильтрации,
• вариативность комплектаций,
• пригодность для разных областей эксплуатации.

Таким образом, регулятор давления GOK EN61-DS выполняет значительно более сложную задачу, чем простое уменьшение давления газа. Две последовательно работающие ступени S2SR позволяют поддерживать заданный уровень на выходе и одновременно ограничивать давление при нарушении работы одной из регулирующих частей. В зависимости от исполнения устройство может выдавать 29, 37, 50 или 67 мбар при максимально допустимом входном давлении 16 бар.
