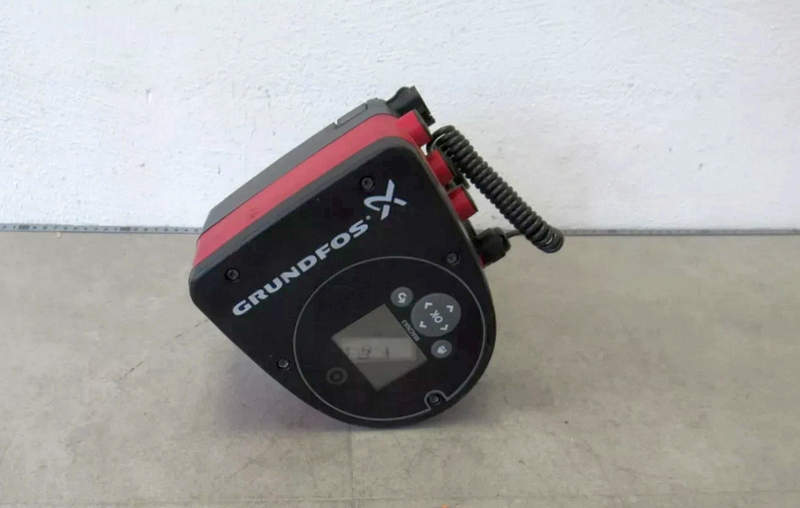

Интеллектуальный циркуляционный насос Grundfos MAGNA3 25-60 180 — автоматическое управление движением теплоносителя

В отопительном контуре потребность в циркуляции редко остаётся постоянной в течение суток. После закрытия части термостатических клапанов сопротивление трубопроводов возрастает, при открытии дополнительных ветвей расход снова увеличивается, а в периоды малой тепловой нагрузки работа насоса на полной мощности становится избыточной. Grundfos MAGNA3 25-60 180 предназначен для систем, где производительность должна изменяться вместе с фактическим состоянием гидравлической сети.

Технические характеристики

Характеристики MAGNA3 25-60 рассчитаны на эксплуатацию в системах с переменным расходом и необходимостью экономичного регулирования. Основные параметры модели следующие:

• тип оборудования — электронно-регулируемый циркуляционный насос,
• модель — Grundfos MAGNA3 25-60 180,
• номер изделия — 97924245,
• монтажная длина — 180 мм,
• условный диаметр подключения — DN25,
• резьбовое соединение — G 1 1/2,
• максимальный напор — около 6 м,
• номинальное питание — 1 × 230 В,
• частота электросети — 50/60 Гц,
• минимальная потребляемая мощность — около 9 Вт,
• максимальная потребляемая мощность — около 84 Вт,
• ориентировочный рабочий ток — 0,09–0,75 А,
• максимальное давление системы — 10 бар,
• диапазон температуры перекачиваемой жидкости — от −10 до +110 °C,
• температурный класс — TF110,
• тип электродвигателя — синхронный двигатель с постоянными магнитами,
• количество полюсов — 4,
• регулирование скорости — встроенным частотным преобразователем,
• гидравлическая схема — мокрый ротор,
• корпус стандартной версии — чугун EN-GJL-200,
• рабочее колесо — армированный полимер,
• индекс энергетической эффективности — около EEI 0,18,
• встроенный контроль перепада давления — предусмотрен,
• контроль температуры — предусмотрен,
• AUTOADAPT — предусмотрен,
• FLOWADAPT — предусмотрен,
• FLOWLIMIT — предусмотрен,
• режим постоянного давления — предусмотрен,
• режим пропорционального давления — предусмотрен,
• работа по постоянной характеристике — предусмотрена,
• ночное снижение производительности — предусмотрено.

Особенности конструкции устройств

Конструкция MAGNA3 принципиально ориентирована на отказ от избыточного количества механических компонентов. Ротор электродвигателя располагается непосредственно в рабочей среде, поэтому отдельный длинный вал между мотором и гидравлической частью отсутствует. Перекачиваемая жидкость одновременно отводит тепло и обеспечивает смазку опорных элементов. Благодаря этому насос не нуждается в классическом торцевом уплотнении, которое обычно разделяет сухой двигатель и гидравлический корпус. Вращение рабочего колеса создаёт центробежное движение жидкости, однако итоговая производительность определяется не только геометрией гидравлики. Основную роль в адаптации к системе выполняет встроенный электронный преобразователь. Он изменяет скорость двигателя с постоянными магнитами практически непрерывно, позволяя насосу работать между крайними значениями характеристики, а не ограничиваться несколькими фиксированными ступенями.

Области применения

MAGNA3 25-60 целесообразен прежде всего там, где гидравлическая нагрузка изменяется во времени. Основные направления его использования следующие:

• радиаторные отопительные контуры,
• системы водяного тёплого пола,
• тепловые пункты,
• зональные системы отопления,
• охлаждающие контуры,
• системы кондиционирования,
• тепловые насосные установки,
• контуры с термостатическими клапанами,
• многозональные инженерные сети,
• циркуляционные системы коммерческих зданий,
• автоматизированные системы теплоснабжения,
• контуры с переменной потребностью в расходе,
• инженерные системы с подключением к диспетчеризации.

Компания «Олниса» осуществляет поставки насосного, промышленного и электротехнического оборудования, включая продукцию Grundfos. В ассортименте представлены интеллектуальные циркуляционные насосы серии MAGNA3, среди которых Grundfos MAGNA3 25-60 180. Заказчикам доступны технические консультации по режимам работы, электрическим параметрам и вариантам исполнения оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Основные достоинства MAGNA3 связаны с адаптацией оборудования к реальной нагрузке, а не с постоянной работой на максимальной характеристике. Ключевыми преимуществами модели являются:

• плавное изменение производительности,
• автоматическая адаптация к гидравлической системе,
• экономичное энергопотребление,
• тихая работа мокрого ротора,
• отсутствие традиционного торцевого уплотнения,
• широкий набор алгоритмов регулирования,
• встроенные измерительные функции,
• удобная интеграция в автоматику,
• компактное исполнение,
• универсальность для отопления и охлаждения.

Таким образом, Grundfos MAGNA3 25-60 180 представляет собой циркуляционный насос, в котором гидравлическая часть, электродвигатель и система автоматического управления объединены в единый функциональный блок. Максимальный напор составляет приблизительно 6 м, питание осуществляется от однофазной сети 230 В, а потребляемая мощность изменяется ориентировочно от 9 до 84 Вт в зависимости от фактического режима работы.
