Управляемый промышленный коммутатор Eltex MES3510P — PoE+ узел Gigabit Ethernet для распределённых сетей

На производственной площадке Ethernet-коммутатор зачастую устанавливается не в кондиционируемой серверной, а непосредственно возле технологического оборудования. Здесь на электронику воздействуют отрицательные температуры, нагрев, вибрации и ограниченное пространство внутри шкафа. Одновременно от сетевого узла может потребоваться передавать питание IP-камерам, точкам доступа и другим удалённым устройствам. Под такие условия разработан управляемый промышленный коммутатор Eltex MES3510P.

Технические характеристики

Аппаратная платформа MES3510P рассчитана на применение в распределённых сетях с медными и оптическими сегментами. Основные параметры устройства следующие:

• медные порты — 8 × 10/100/1000BASE-T,
• питание по медным интерфейсам — PoE IEEE 802.3af и PoE+ IEEE 802.3at,
• оптические интерфейсы — 4 × 100BASE-FX/1000BASE-X SFP,
• уровень коммутации — L2/L3,
• пропускная способность — 24 Гбит/с,
• производительность на коротких Ethernet-кадрах — около 17,8 млн пакетов/с,
• объём оперативной памяти — 512 Мбайт,
• объём постоянной памяти — 512 Мбайт,
• размер таблицы MAC — до 16 384 записей,
• поддерживаемое количество VLAN — до 4094,
• агрегация физических соединений — предусмотрена,
• количество очередей QoS — 8 на порт,
• поддержка Jumbo Frames — предусмотрена,
• питание устройства — постоянный ток,
• рабочее напряжение при использовании PoE — 45–57 В DC,
• общий энергетический ресурс PoE — до 240 Вт,
• максимальное энергопотребление с питаемой нагрузкой — до 260 Вт,
• охлаждение — естественное пассивное,
• материал корпуса — металл,
• степень защиты оболочки — IP30,
• рабочая температура — от −40 до +70 °C,
• температура хранения — от −50 до +85 °C,
• допустимая влажность — 5–95 % без конденсации,
• установка — на DIN-рейку или стеновую монтажную поверхность,
• габариты — приблизительно 85 × 175 × 115 мм,
• масса — около 1,74 кг.

Особенности конструкции устройств

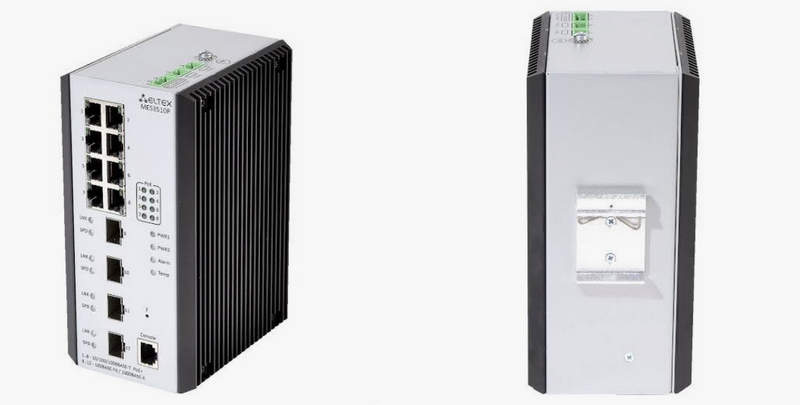

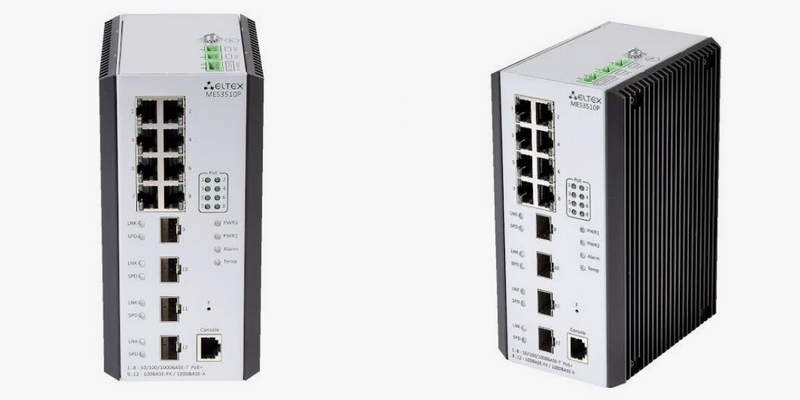

MES3510P спроектирован по принципу компактного распределительного узла. Вместо широкого 19-дюймового корпуса используется вытянутое вертикальное шасси, которое удобно размещается внутри шкафа автоматики. Такое исполнение позволяет расположить сетевое устройство рядом с источником питания, ПЛК, преобразователями и другими компонентами промышленной системы. Восемь медных линий служат одновременно каналами передачи Ethernet и источниками электропитания для совместимого оборудования. При подключении PoE-устройства коммутатор определяет возможность подачи питания и передаёт его по тому же кабелю, который используется для сетевого обмена. Благодаря поддержке PoE+ к MES3510P можно подключать оборудование с более высокой потребляемой мощностью, чем допускает базовый PoE IEEE 802.3af.

Области применения

Промышленное исполнение MES3510P определяет круг задач, для которых обычный офисный коммутатор может оказаться недостаточно устойчивым. Основные направления применения устройства следующие:

• промышленные Ethernet-сети,
• автоматизация производственных линий,
• шкафы технологического управления,
• системы IP-видеонаблюдения,
• питание сетевых камер по PoE,
• подключение беспроводных точек доступа,
• энергетическая инфраструктура,
• транспортные объекты,
• уличные телекоммуникационные шкафы,
• распределённые системы безопасности,
• оптические соединения между удалёнными узлами,
• локальные сети производственных предприятий,
• объекты с отрицательной температурой окружающей среды,
• сети с резервированием каналов передачи данных.

Компания «Олниса» осуществляет поставки промышленного, сетевого и электротехнического оборудования, включая продукцию Eltex. В ассортименте представлены управляемые Ethernet-коммутаторы промышленного исполнения, среди которых Eltex MES3510P. Заказчикам доступны технические консультации по сетевым функциям, интерфейсам и рабочим характеристикам оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Сильные стороны MES3510P определяются сочетанием сетевой функциональности и конструктивной устойчивости. Ключевыми преимуществами модели являются:

• широкий температурный диапазон,
• отсутствие активного вентилятора,
• поддержка PoE и PoE+,
• наличие отдельных SFP-интерфейсов,
• функциональность третьего уровня,
• компактное промышленное исполнение,
• развитые механизмы сетевой защиты,
• возможность резервирования соединений,
• прочная металлическая оболочка,
• гибкость построения распределённых сетей.

Таким образом, промышленный коммутатор Eltex MES3510P рассчитан на построение Ethernet-инфраструктуры там, где сетевому узлу приходится одновременно передавать данные, питать удалённые устройства и работать вне стандартных условий серверного помещения. Производительность до 24 Гбит/с сочетается с гигабитными PoE/PoE+ интерфейсами, оптическими SFP-портами, L3-функциями и пассивным охлаждением.
