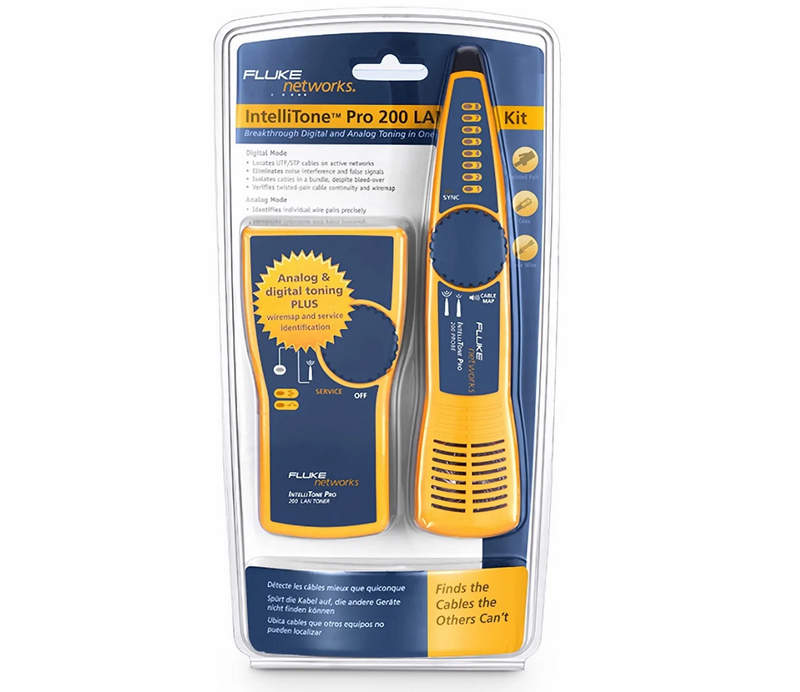

Кабельный трассоискатель Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT — цифровой поиск и проверка медных линий
Поиск нужного кабеля внутри заполненного коммутационного шкафа усложняется тем, что расположенные рядом проводники способны принимать часть сигнала обычного аналогового генератора. В результате щуп реагирует сразу на несколько линий, а специалисту приходится дополнительно выяснять, какой именно кабель соединён с требуемой розеткой. Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT решает эту задачу с помощью цифрового кодированного сигнала, который позволяет уверенно прослеживать медную линию даже среди плотных кабельных пучков.
Технические характеристики
Аппаратная часть IntelliTone Pro 200 рассчитана как на физический поиск неизвестной трассы, так и на первичную проверку найденного кабеля. Основные параметры комплекта следующие:
- модель комплекта — MT-8200-60-KIT,
- основные устройства — IntelliTone Pro 200 LAN Toner и IntelliTone Pro 200 Probe,
- поддерживаемая витая пара — UTP и STP,
- поддерживаемые коаксиальные линии — 50 и 75 Ом,
- поддерживаемые двухпроводные цепи — предусмотрены,
- сетевые службы — 10BASE-T, 100BASE-TX и 1000BASE-T,
- цифровой режим трассировки — IntelliTone,
- аналоговый режим трассировки — SmartTone,
- частота аналогового сигнала — 500–1200 Гц,
- количество вариантов SmartTone — 4,
- уровень сигнала генератора — 5 В пик-пик,
- основной интерфейс тонера — Mod8 для четырёх пар витой пары,
- коаксиальный интерфейс — F-разъём,
- дополнительные подключения — 2 банановых гнезда,
- функция CableMap — предусмотрена,
- проверка непрерывности проводников — предусмотрена,
- выявление распространённых ошибок разводки — предусмотрено,
- индикация Ethernet 10/100/1000 — предусмотрена,
- количество светодиодных индикаторов щупа — 8 плюс SYNC,
- режимы цифрового поиска щупа — Locate и Isolate,
- автоматическое отключение генератора — через 2,5 часа бездействия,
- автоматическое отключение щупа — через 1 час бездействия,
- питание каждого устройства — щелочная батарея 9 В,
- типичная продолжительность работы — около 20 часов,
- рабочая температура — от 0 до +40 °C,
- температура хранения — от −20 до +60 °C,
- допустимая рабочая высота — до 3000 м,
- стойкость к падению — испытание с высоты 1 м,
- размер генератора — приблизительно 141 × 75 × 32 мм,
- размер поискового щупа — приблизительно 222 × 48 × 32 мм.
Особенности конструкции устройств
Принцип работы IntelliTone Pro 200 построен не вокруг простого звукового тона, а вокруг распознавания кодированной цифровой последовательности. Генератор подаёт её в кабель, после чего Probe анализирует принимаемый сигнал и отделяет его от фоновых электрических воздействий. Благодаря цифровой обработке снижается вероятность того, что соседняя линия будет ошибочно воспринята как искомая. Это особенно важно в активных Ethernet-сетях. Обычный аналоговый сигнал способен значительно ослабляться из-за электрической схемы подключённого сетевого оборудования. IntelliTone использует другой метод передачи сигнала, поэтому Fluke Networks предусматривает цифровую трассировку линий, подключённых к работающему сетевому оборудованию.
Области применения
Функциональность IntelliTone Pro 200 ориентирована прежде всего на поиск и идентификацию существующих медных соединений. Основные направления применения устройства следующие:
- поиск неизвестного Ethernet-кабеля,
- идентификация линии на патч-панели,
- трассировка UTP и STP,
- поиск кабелей внутри плотного жгута,
- определение отдельных проводников и пар,
- обслуживание действующих Ethernet-сетей,
- проверка кабельной разводки CableMap,
- контроль непрерывности проводников,
- обнаружение распространённых ошибок оконцевания,
- идентификация Ethernet 10/100/1000,
- поиск коаксиальных линий,
- работа с двухпроводной проводкой,
- обслуживание телекоммуникационных шкафов,
- модернизация структурированных кабельных систем,
- поиск трасс при переносе сетевых рабочих мест.
Компания «Олниса» осуществляет поставки профессионального измерительного, сетевого и промышленного оборудования, включая продукцию Fluke Networks. В ассортименте представлены средства диагностики и идентификации медных линий, среди которых кабельный трассоискатель Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT. Заказчикам доступны технические консультации по функциям, характеристикам и комплектации продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Практические достоинства IntelliTone Pro 200 определяются сочетанием двух принципов поиска и встроенной первичной диагностики. Ключевыми преимуществами комплекта являются:
- уверенная цифровая идентификация кабеля,
- работа на активных сетевых линиях,
- точное выделение кабеля внутри пучка,
- дополнительный аналоговый SmartTone,
- простая визуальная индикация,
- встроенная проверка CableMap,
- универсальность для разных медных сред,
- компактность двухкомпонентного комплекта,
- длительная автономная работа,
- удобство последовательного поиска от трассы к отдельной паре.
Таким образом, кабельный трассоискатель Fluke Networks IntelliTone Pro 200 MT-8200-60-KIT совмещает цифровой поиск IntelliTone, аналоговую технологию SmartTone и функции базовой проверки проводников. Цифровой режим помогает обнаруживать линии внутри сложной кабельной инфраструктуры и допускает трассировку в активных Ethernet-сетях, тогда как аналоговый сигнал используется для точного выделения отдельных пар.
