Автоматический выключатель DEKraft ВА-332А 28105DEK — силовая защита цепей в каталоге ЭТМ

В силовых распределительных сетях требуется устройство, способное не только выполнять коммутацию нагрузки, но и своевременно отключать участок при перегрузке либо коротком замыкании. Для таких задач предназначен автоматический выключатель DEKraft ВА-332А 28105DEK, относящийся к аппаратам в литом корпусе серии ВА-330А.

Технические характеристики

Электрические параметры DEKraft ВА-332А рассчитаны на применение в силовых распределительных щитах и вводных устройствах. Основные характеристики исполнения 28105DEK следующие:

• серия — ВА-330А,
• модель — ВА-332А,
• заводское обозначение — 28105DEK,
• количество полюсов — 3,
• номинальный ток — 80 А,
• номинальное рабочее напряжение — до 400 В AC,
• частота сети — 50 Гц,
• предельная отключающая способность — 35 кА,
• тип расцепителя — термомагнитный,
• регулирование теплового расцепителя — предусмотрено,
• защита от перегрузки — предусмотрена,
• защита от короткого замыкания — предусмотрена,
• тип корпуса — литой,
• назначение — распределение электроэнергии и защита силовых цепей,
• варианты применения — вводной, секционный или распределительный аппарат,
• установка — внутри низковольтного комплектного устройства,
• внутренний код позиции в каталоге ЭТМ — ETM6801839.

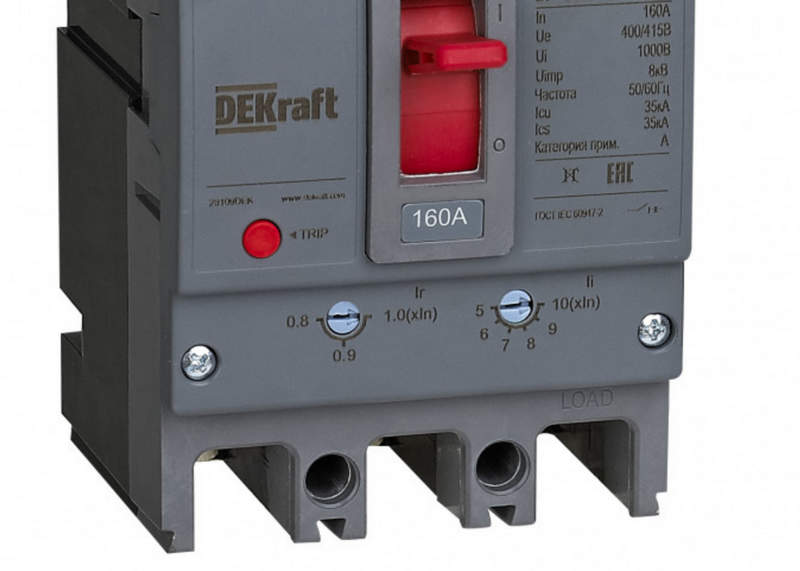

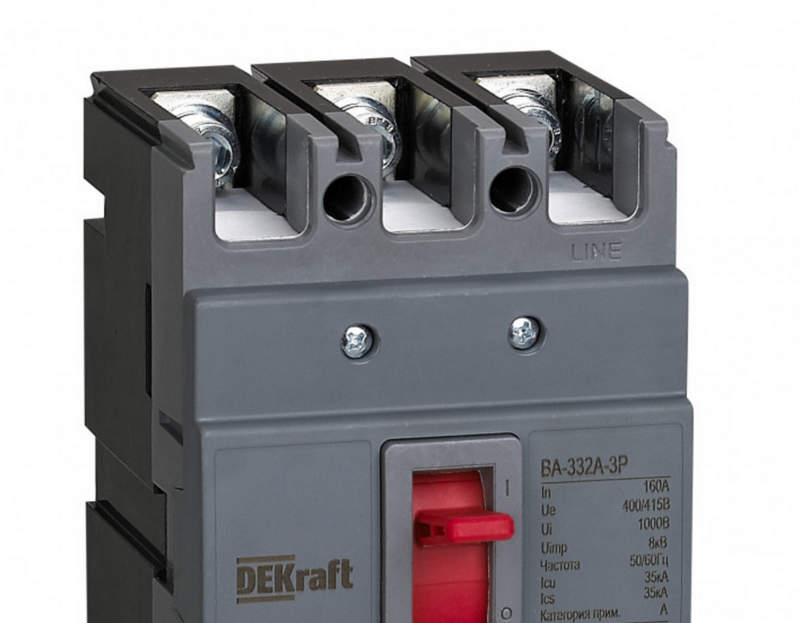

Особенности конструкции устройств

DEKraft ВА-332А выполнен в литом изолирующем корпусе, внутри которого размещаются три силовых полюса, механизм свободного расцепления, контактная система и защитные элементы. Такая компоновка позволяет объединить коммутационную и аварийную функции в одном аппарате сравнительно небольших размеров. Каждый силовой полюс включает неподвижный и подвижный контакт. При включённом положении через них проходит рабочий ток. Если защитный механизм получает команду на отключение, накопленная механическая энергия быстро разводит контакты, разрывая электрическую цепь. Скорость отключения не зависит от того, насколько быстро пользователь перемещает рукоятку. За реакцию на длительное превышение допустимого тока отвечает тепловая часть расцепителя. При перегрузке ток нагревает чувствительный элемент, и после определённой выдержки времени выключатель отключает цепь. Такой принцип исключает ненужное мгновенное срабатывание при небольших кратковременных бросках нагрузки.

Области применения

Силовые характеристики ВА-332А позволяют использовать аппарат на объектах различного назначения. Основные направления применения следующие:

• главные распределительные щиты,
• вводно-распределительные устройства,
• силовые распределительные шкафы,
• промышленные электроустановки,
• коммерческие здания,
• жилые комплексы,
• энергетические объекты,
• транспортная инфраструктура,
• секционирование распределительных шин,
• защита отходящих силовых линий,
• вводные цепи низковольтных установок,
• защита оборудования от токов перегрузки и короткого замыкания.

Компания «Олниса» осуществляет поставки низковольтного, промышленного и электротехнического оборудования, включая продукцию DEKraft. В ассортименте представлены автоматические выключатели в литом корпусе, в том числе DEKraft ВА-332А 28105DEK. Заказчикам доступны технические консультации по параметрам, характеристикам и вариантам исполнения продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Конструкция ВА-332А ориентирована на профессиональное применение в силовых распределительных сетях. Ключевыми преимуществами модели являются:

• высокая отключающая способность,
• регулируемая защитная характеристика,
• надёжное литое исполнение,
• быстрое отключение аварийного тока,
• универсальность применения,
• компактность силового аппарата,
• удобство использования в НКУ,
• стабильность защитных функций.

Таким образом, автоматический выключатель DEKraft ВА-332А 28105DEK представляет собой трёхполюсный силовой аппарат на номинальный ток 80 А с отключающей способностью 35 кА. Регулируемый термомагнитный расцепитель обеспечивает защиту как при продолжительной перегрузке, так и при коротком замыкании, а литой корпус позволяет использовать устройство в профессиональных распределительных установках.
