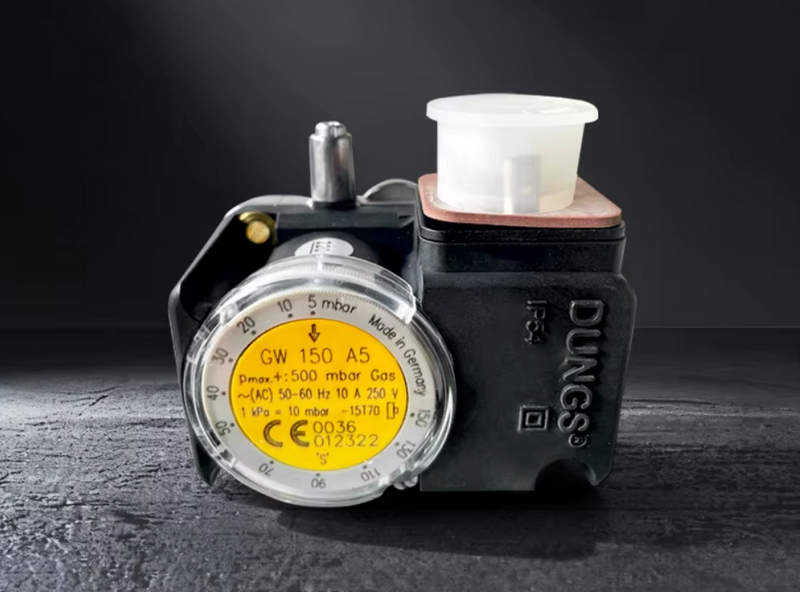

Dungs GW 150 — электромеханический прибор контроля давления газа и воздуха в системах автоматики и горелочных установках. Он преобразует изменение давления в дискретный сигнал для цепей управления и защиты. При достижении заданной уставки чувствительный элемент перемещает контактный механизм, вследствие чего происходит переключение электрической цепи. Схема обеспечивает прямой контроль минимального или максимального давления.
Технические характеристики
Основные характеристики Dungs GW 150 следующие:
- контролируемая среда — природный газ, сжиженный газ, воздух и другие нейтральные газы,
- принцип измерения — механическое воздействие давления на эластичную мембрану,
- выходной элемент — однополюсный перекидной микропереключатель,
- номинальное напряжение коммутации — до 250 В переменного тока,
- коммутируемый ток — до 6 А для активной нагрузки в зависимости от исполнения,
- присоединение к линии давления — резьбовое,
- регулировка уставки — механическая, по шкале установочного органа,
- характер срабатывания — дискретный, с переключением контактов при достижении порога,
- возврат контактов — автоматический после обратного перехода давления через точку возврата,
- дифференциал переключения — несколько миллибар, точное значение зависит от уставки и исполнения.
Реле сравнивает фактическое давление с механической уставкой. До перехода порога микропереключатель сохраняет исходное состояние. При изменении давления мембрана прогибается, преодолевает усилие пружины и через механический передаточный узел воздействует на микропереключатель. После перехода порога контакты меняют состояние и формируют сигнал для внешней автоматики.
Режимы и принципы работы
Прибор работает как реле минимального, максимального или контрольного давления. Логика зависит от подключения выводов перекидного контакта. Основные режимы работы следующие:
- контроль минимального давления — контакты изменяют состояние при падении давления ниже уставки,
- контроль наличия давления — сигнал подтверждает достижение требуемой величины,
- блокировочный режим — изменение контакта разрывает разрешающую цепь при выходе давления за предел,
- сигнальный режим — реле передаёт дискретную информацию о достижении порога,
- циклический режим — многократные срабатывания происходят при периодических изменениях давления.
Дифференциал между точками срабатывания и возврата предотвращает дребезг при малых колебаниях около уставки. Это повышает стабильность коммутации и однозначность сигнала.
Особенности конструкции

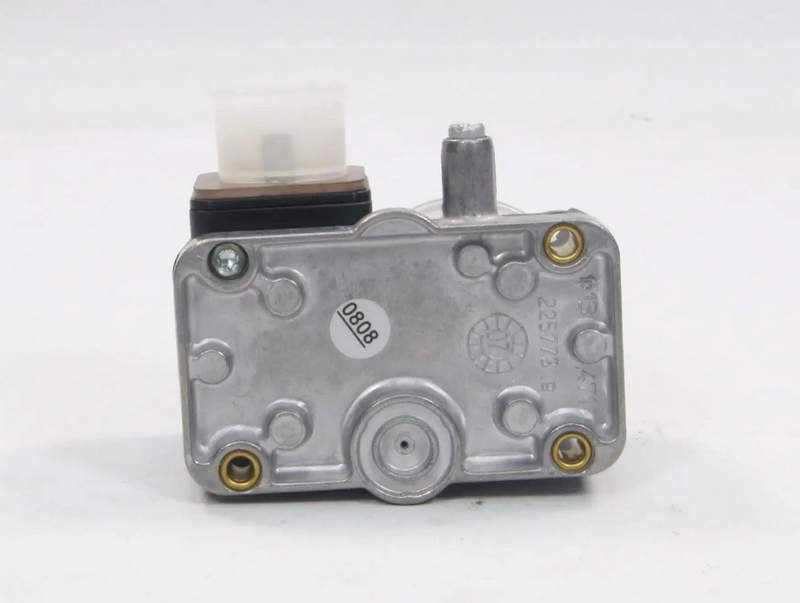

Конструкция Dungs GW 150 включает корпус, чувствительную мембрану, регулировочную пружину, узел настройки, механическую передачу усилия и микропереключатель. Давление подводится в полость и действует на мембрану. С другой стороны действует пружина, сжатие которой определяет уставку. При достижении порога мембрана перемещается и переключает микропереключатель. Перекидная группа обеспечивает размыкание или замыкание цепи. Шкала служит для предварительной установки порога, а фактическое давление срабатывания в ответственных системах контролируют измерительным прибором. Газовая полость отделена от электрической части, что снижает воздействие среды на контакты. Компактный корпус допускает размещение реле на газовой арматуре, коллекторе или трубопроводе.
Области применения
Характерные области применения следующие:
- котельные установки с автоматическим контролем подачи газа,
- вентиляционные и воздушные тракты,
- системы контроля максимального давления после регулирующих устройств,
- технологические установки с нейтральными газообразными средами,
- цепи межблокировок, разрешения пуска и аварийного отключения.
Реле особенно важно в схемах, где дальнейшая работа оборудования допускается только при нахождении давления внутри установленного диапазона.
Таким образом, мембранно-пружинный механизм преобразует изменение давления в переключение контактов, а перекидная контактная группа позволяет реализовать различные логические схемы контроля. Устройство применяется в газовых, воздушных и горелочных установках, где требуется фиксация достижения заданного порога. Компания «Олниса» осуществляет поставку реле давления Dungs GW 150 промышленного оборудования. Поставка продукции ориентирована на предприятия, использующие компоненты автоматики и газовой арматуры. «Олниса» обеспечивает поставку оборудования Dungs для промышленных и инженерных систем.
