Расходомер Endress+Hauser Promass — надежное решение для измерения параметров

Расходомеры Endress+Hauser Promass относятся к кориолисовым приборам прямого измерения массового расхода. Их работа основана на регистрации сил Кориолиса, возникающих в колеблющихся измерительных трубках при движении среды. Схема позволяет одновременно измерять массовый расход, плотность и температуру, а расчетным путем — объемный расход.

Принцип работы

Измерение основано на управляемых колебаниях одной или нескольких трубок сенсора. Электромагнитная система возбуждает их с собственной резонансной частотой. При отсутствии потока входная и выходная части трубки колеблются синфазно. При движении среды возникает фазовый сдвиг, пропорциональный массовому расходу. Преобразователь регистрирует разность сигналов, рассчитывает расход и определяет плотность по резонансной частоте. Основные измеряемые и вычисляемые величины следующие:

• массовый расход в кг/ч, т/ч или других выбранных единицах,
• объемный расход в л/ч, м3/ч или производных единицах,
• плотность среды с учетом измеренной температуры,
• температура продукта по встроенному температурному каналу,
• суммарная масса и суммарный объем по интегрирующим счетчикам,
• концентрационные параметры при соответствующей конфигурации.

Технические характеристики

Promass выпускается в нескольких сериях, поэтому пределы зависят от сенсора, диаметра, материалов и преобразователя. Типовые параметры можно представить следующим образом:

• номинальные диаметры — приблизительно от DN 1 до DN 250 в зависимости от серии,
• массовый расход — от нескольких килограммов в час до сотен тонн в час,
• погрешность измерения массового расхода жидкости — до ±0,05 % измеренного значения для высокоточных конфигураций,
• погрешность измерения массового расхода газа — порядка ±0,25 % измеренного значения,
• повторяемость массового расхода — до ±0,025 % измеренного значения у высокоточных вариантов,
• температура среды — ориентировочно от −196 до +350 C в зависимости от исполнения,
• рабочее давление — от стандартных классов PN 16 и PN 40 до высоконапорных вариантов PN 100, PN 250 и выше,
• точность измерения плотности — до приблизительно ±0,0005 г/см3 у специализированных исполнений,
• динамический диапазон измерения расхода — до 1000:1 при благоприятных условиях,
• выходные сигналы — 4–20 мА, импульсный, частотный и дискретный в зависимости от преобразователя,
• цифровые интерфейсы — HART, Modbus RS485, PROFIBUS, PROFINET или EtherNet/IP в зависимости от электронной платформы,
• степень защиты корпуса — вплоть до IP66/67, для отдельных сенсорных исполнений возможна IP 68,
• питание преобразователя — сетевое или низковольтное в зависимости от версии.

Режимы измерения и обработки сигналов

Promass работает как многопараметрическая измерительная система. Сенсор формирует несколько технологических значений, а преобразователь выполняет фильтрацию, линеаризацию, температурную компенсацию и диагностику. В конфигурации прибора могут использоваться следующие режимы:

• непрерывное измерение мгновенного массового расхода,
• расчет объемного расхода по текущему значению плотности,
• измерение и регистрация плотности продукта,
• контроль температуры измерительных трубок,
• суммирование прошедшей массы или объема,
• двунаправленное измерение при реверсивном потоке,
• контроль нулевой точки и стабильности сигнала,
• диагностический анализ вибраций, сенсора и качества измерения,
• передача текущих значений и сообщений в систему автоматизации.

Особенности конструкции

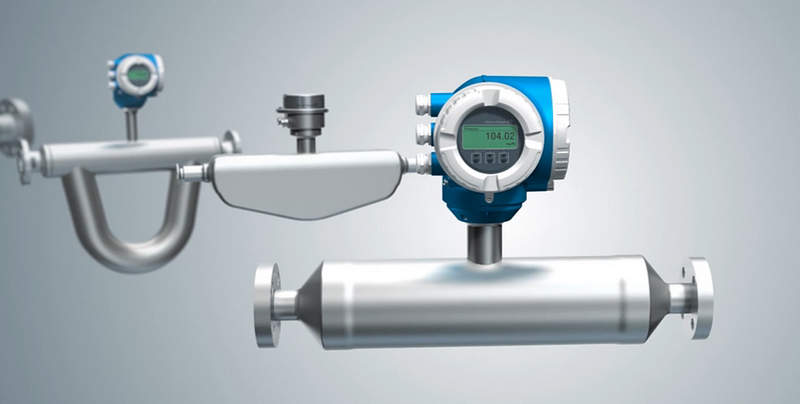

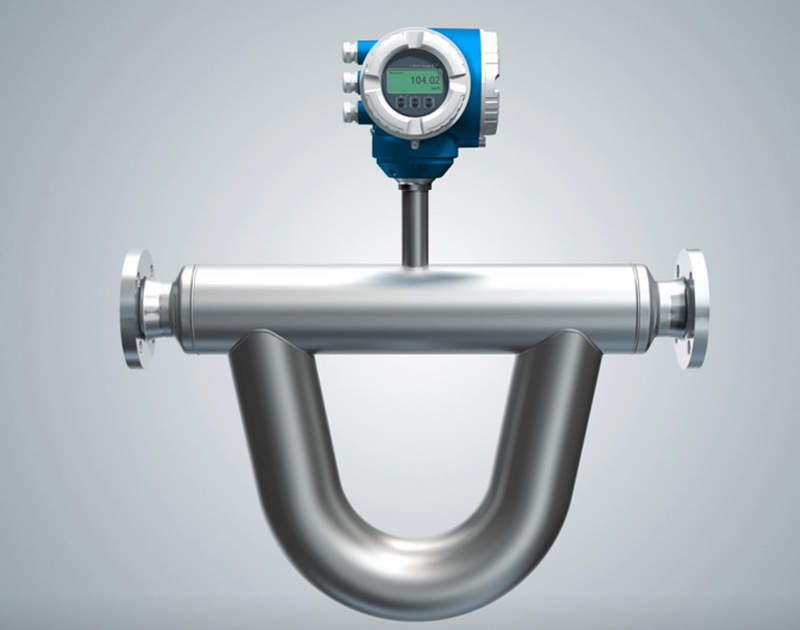

Измерительная часть Promass содержит одну или несколько трубок, через которые проходит поток. Геометрия зависит от серии: трубки бывают прямыми или изогнутыми. Возбуждающая катушка поддерживает колебания, а датчики движения регистрируют фазовое смещение. Для смачиваемых частей применяются коррозионностойкие стали, никелевые сплавы и другие материалы. Отсутствие вращающихся деталей снижает механический износ. Длинные прямые участки обычно не требуются, поскольку измерение основано на инерционном воздействии движущейся массы. Электронный блок может находиться на сенсоре либо устанавливаться отдельно. Диагностические алгоритмы контролируют стабильность колебаний, амплитуду, частоту и состояние электроники.

Области применения

Кориолисовый принцип востребован при прямом измерении массы в изменяющихся технологических условиях. Основные области применения Promass включают:

• дозирование жидких компонентов в технологических установках,
• учет химических реагентов, растворителей, кислот и щелочей,
• измерение расхода нефтепродуктов, масел и углеводородных смесей,
• контроль подачи сжиженных и газообразных продуктов,
• измерение вязких пищевых и фармацевтических сред,
• работу с суспензиями и продуктами с изменяющейся плотностью,
• контроль массового баланса производственных линий,
• лабораторные и пилотные установки с малыми расходами,
• коммерческий и технологический учет в соответствующих исполнениях.

Таким образом, Endress+Hauser Promass — семейство кориолисовых расходомеров для измерения массы, плотности, температуры и расчетного объема. Приборы применяются там, где важны стабильность показаний и многопараметрическое измерение. Компания «Олниса» осуществляет поставку расходомеров Endress+Hauser Promass и другого промышленного оборудования. «Олниса» поставляет средства измерения и автоматизации для промышленных предприятий. Компания поставляет промышленное оборудование по России в соответствии с заявленной номенклатурой.
