Насосы Grundfos 32-40 для эффективной работы отопительного контура

Циркуляционные насосы Grundfos типоразмера 32-40 применяются в замкнутых гидравлических контурах отопления, охлаждения и рециркуляции воды. Обозначение 32 указывает на присоединительный условный проход порядка DN32, а индекс 40 связан с максимальным напором около 4 м водяного столба.

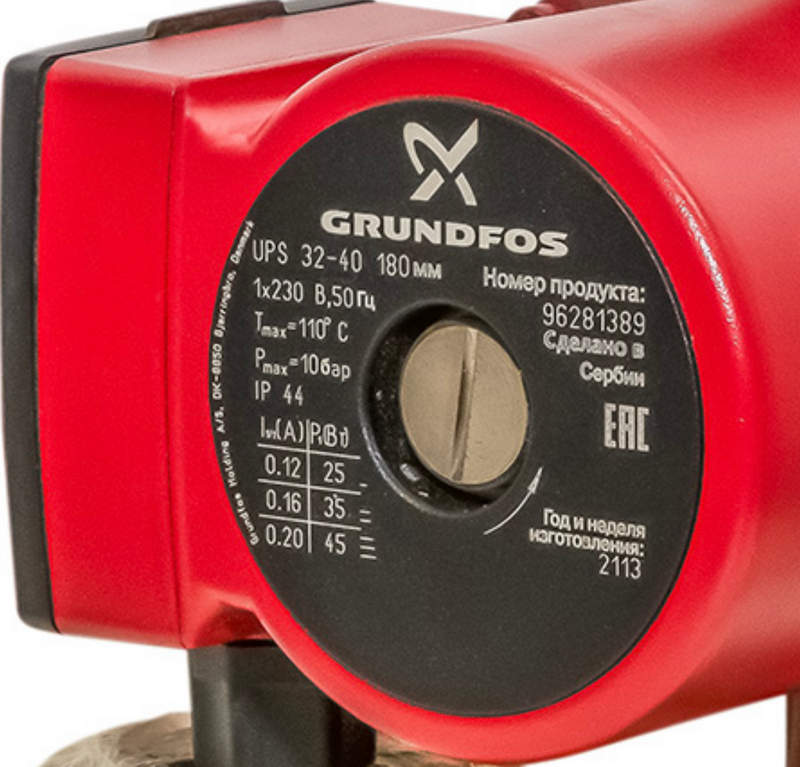

Технические характеристики

Ниже приведены основные показатели, характерные для исполнения Grundfos 32-40:

• номинальный условный проход присоединений — около DN32,
• типичная производительность — до 4–5 м3/ч в зависимости от сопротивления системы,
• монтажная длина распространённых исполнений — 180 мм,
• число фиксированных скоростей у классических трёхскоростных исполнений — 3,
• рабочая частота сети — 50 Гц,
• допустимое рабочее давление корпуса для ряда исполнений — до 10 бар,
• температура перекачиваемой среды в типовых системах — приблизительно от +2 до +110 C,
• степень защиты электрической части — ориентировочно IP44,
• присоединение к трубопроводу — резьбовое либо фланцевое в зависимости от конкретной модификации.

Гидравлический принцип работы

Работа насоса основана на передаче энергии жидкости вращающимся рабочим колесом центробежного типа. После включения электродвигателя ротор приводит колесо во вращение, жидкость поступает к его центральной части, ускоряется в межлопаточных каналах и перемещается к периферии. В спиральной полости корпуса часть скоростной энергии преобразуется в давление, за счёт чего формируется перепад между всасывающим и напорным патрубками. Основные рабочие режимы можно представить следующим образом:

• первая скорость предназначена для контуров с небольшим гидравлическим сопротивлением и минимальной требуемой циркуляцией,
• третья скорость обеспечивает максимальную частоту вращения и наибольшую доступную подачу,
• при росте сопротивления трубопровода фактический расход уменьшается,
• при снижении сопротивления рабочая точка смещается в сторону большей подачи.

Особенности конструкции

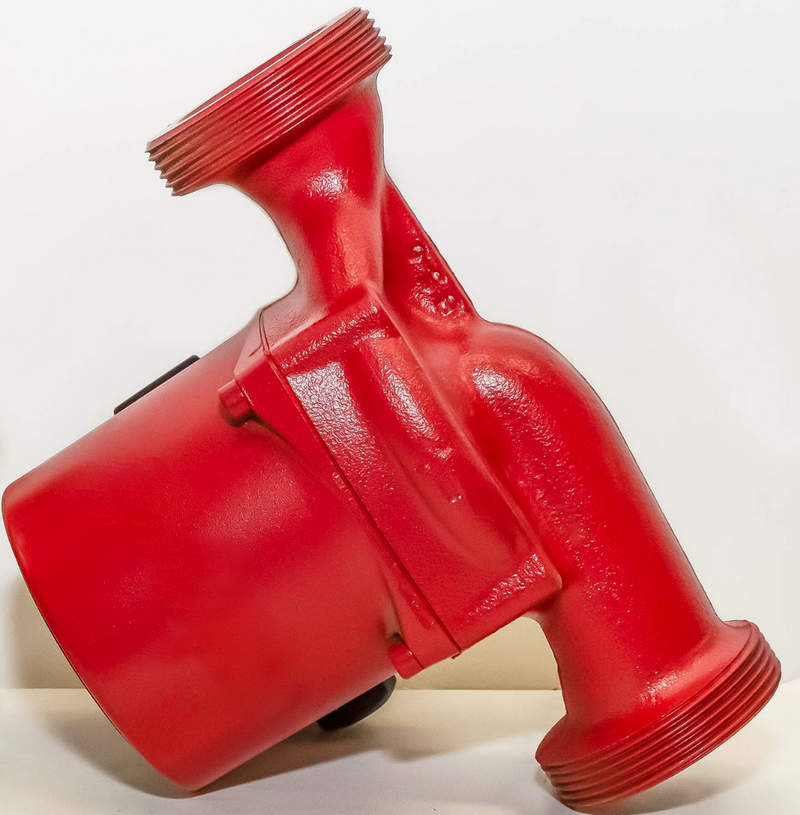

Компоновка Grundfos 32-40 ориентирована на эксплуатацию без отдельного механического уплотнения вала между двигателем и гидравлической частью. Ротор размещён внутри герметичной гильзы и омывается перекачиваемой жидкостью. Такая схема уменьшает число трущихся узлов, снижает акустический шум и исключает необходимость внешней смазки подшипников. Рабочее колесо выполняется из коррозионно-стойкого материала для длительного контакта с теплоносителем. Корпус гидравлической части обычно изготавливается из чугуна, устойчивого к рабочему давлению системы. Вал и опорные элементы выполняются из материалов с повышенной стойкостью к износу и воздействию воды. Клеммная коробка служит для подключения электропитания и, в ступенчатых версиях, содержит переключатель скорости. Направление потока обозначается стрелкой на корпусе, что позволяет правильно ориентировать агрегат в трубопроводе.

Режимы эксплуатации

Эксплуатационные свойства определяются не только паспортным напором, но и положением рабочей точки на характеристике «подача — напор». Для нормальной работы учитывают следующие условия:

• вал ротора должен располагаться преимущественно горизонтально,
• работа без теплоносителя недопустима из-за ухудшения охлаждения и смазки,
• давление на входе должно исключать кавитационное вскипание жидкости,
• температура окружающего воздуха и теплоносителя должна соответствовать допустимому диапазону конкретного исполнения,
• после заполнения контура воздух должен быть удалён из насоса и трубопроводов,
• скорость выбирают так, чтобы обеспечить требуемый расход без избыточного шума и неоправданного энергопотребления.

Области применения

Насосы Grundfos 32-40 используются там, где необходима принудительная циркуляция воды или совместимого теплоносителя. Наиболее типичные направления применения следующие:

• радиаторные системы отопления частных и небольших коммерческих зданий,
• контуры тёплого пола через смесительные узлы,
• рециркуляционные ветви тепловых пунктов,
• небольшие системы охлаждения и кондиционирования,
• котельные контуры с постоянным или ступенчато регулируемым расходом,
• вторичные гидравлические контуры теплообменников.

Таким образом, насосы Grundfos 32-40 представляют собой циркуляционное оборудование для систем, где требуются напор до 4 м, присоединительный размер порядка DN32 и стабильная работа в продолжительном режиме. Мокророторная схема, центробежный принцип действия и возможность выбора скорости позволяют адаптировать рабочий режим к сопротивлению конкретного контура. Через компанию «Олниса» можно приобрести оборудование для плановых закупок, ремонта и обновления инженерной инфраструктуры.
