Блок герметичности Dungs VPS 504 в каталоге Олниса — оборудование для систем газового контроля

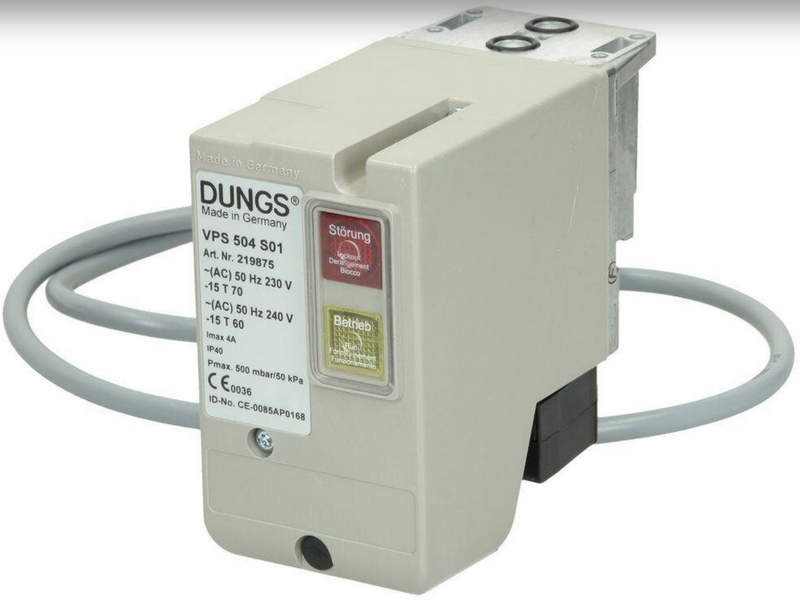

Блок герметичности DUNGS VPS 504 представляет собой специализированное устройство автоматического контроля плотности запорных газовых клапанов, применяемое в составе газогорелочных систем и арматурных узлов. Оборудование предназначено для проверки межклапанного пространства двойных электромагнитных клапанов и газовых мультиблоков перед началом рабочего цикла или после его завершения. Принцип действия основан на создании контролируемого давления в проверяемом участке и последующей оценке способности системы сохранять заданный уровень герметичности. Конструкция DUNGS VPS 504 объединяет насосный узел, систему измерения давления, управляющую автоматику и коммутационные элементы, обеспечивая автоматизированное выполнение испытательной процедуры. Устройство применяется для повышения эксплуатационной безопасности газового оборудования, где требуется постоянный контроль состояния отсечных клапанов. Блок работает с газовой арматурой, оснащённой двумя последовательно расположенными клапанами, контролируя отсутствие утечек между ними. При этом проверка выполняется без нарушения рабочего положения основных запорных элементов, что позволяет сохранить стабильность функционирования газовой линии.
Технические характеристики
Основные параметры блока герметичности DUNGS VPS 504 определяют его возможности при эксплуатации в промышленных газовых установках. Оборудование рассчитано на работу с максимальным рабочим давлением до 500 мбар, что соответствует 50 кПа. Максимальный объём контролируемого участка составляет до 4 литров. Для проведения испытания встроенный насос создаёт повышение давления примерно на 20 мбар относительно давления перед первым клапаном. Ключевые технические параметры устройства следующие:
- максимальное рабочее давление — 500 мбар (50 кПа),
- максимальный контролируемый объём межклапанного пространства — 4 л,
- контрольное превышение давления при испытании — около 20 мбар,
- номинальное напряжение питания для стандартных исполнений — 230 В переменного тока с допуском от −15 % до +6 %,
- варианты исполнения с питанием постоянным током — 24 В,
- частота питающей сети — 50 Гц,
- степень защиты корпуса — IP40,
- потребляемая мощность в момент нагнетания давления — около 60 ВА,
- потребляемая мощность в рабочем режиме — около 17 ВА,
- время проведения проверки — от 10 до 26 секунд в зависимости от объёма системы и входного давления,
- диапазон температуры окружающей среды для исполнения 230 В — от −15 C до +70 C,
- диапазон температуры окружающей среды для других вариантов исполнения — от −15 C до +60 C,
- тип контактного материала коммутационных элементов — Ag,
- масса устройства — около 1,5 кг,
- габаритные размеры корпуса — 126×72×15 мм.
Рабочий цикл DUNGS VPS 504 начинается с запуска встроенного насоса, который подаёт газ в пространство между двумя клапанами. Далее измерительная система отслеживает достижение контрольного значения давления. Если необходимый уровень превышения давления достигается в установленный временной интервал, система фиксирует герметичность проверяемого участка. При невозможности достижения требуемого давления устройство формирует аварийный сигнал и блокирует дальнейший процесс управления газовой арматурой.
Особенности конструкции

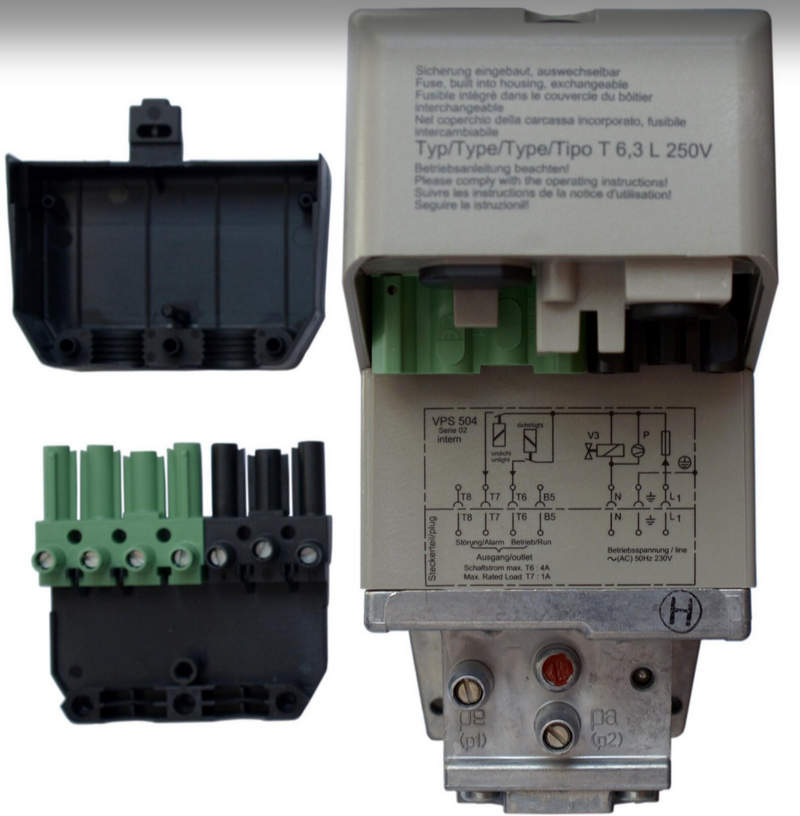

Конструкция блока герметичности DUNGS VPS 504 разработана с учётом требований к компактности, надёжности и точности контроля параметров газовых систем. Корпус устройства содержит электронный программный модуль управления, дифференциальный датчик давления, электромагнитный клапан и насосный механизм. Все элементы объединены в единый функциональный блок, который обеспечивает последовательное выполнение операций проверки. Особенностью конструкции является использование метода контроля давления в межклапанном пространстве. Во время испытания основные клапаны остаются закрытыми, благодаря чему проверяется именно участок между запорными элементами. Такой принцип позволяет определить наличие негерметичности без подачи газа в рабочий тракт оборудования. Управляющая электроника автоматически контролирует продолжительность теста, переключение режимов и состояние выходных контактов. Монтажная конструкция предусматривает установку блока непосредственно на соответствующую газовую арматуру DUNGS с помощью крепёжных элементов. Различные исполнения серии VPS 504 отличаются вариантами электрического подключения, типами соединений и параметрами питания. Для визуального контроля предусмотрена световая индикация состояния работы, позволяющая определить успешное завершение проверки или наличие неисправности.
Области применения
Основные направления применения включают:
- промышленные газовые горелки различной мощности,
- котельные установки с автоматическими системами управления,
- теплогенерирующее оборудование,
- газовые рампы и арматурные блоки,
- двойные электромагнитные клапаны серии DMV,
- газовые мультиблоки DUNGS,
- системы подачи природного газа и других нейтральных газообразных сред,
- оборудование с автоматическим контролем безопасности топливного тракта.
Устройство рассчитано на работу с газами семейств 1, 2 и 3, а также другими нейтральными газообразными средами при соблюдении технических ограничений эксплуатации. Конструкция позволяет использовать блок в различных промышленных системах, где требуется регулярная автоматическая проверка герметичности запорной арматуры.
Таким образом, блок герметичности DUNGS VPS 504 является современным техническим решением для автоматического контроля газовой арматуры в промышленных установках. Продуманная конструкция, точная система измерения давления и автоматическое управление испытательным процессом обеспечивают эффективный контроль состояния клапанных узлов. Компания «Олниса» осуществляет поставку промышленного оборудования, включая блоки герметичности DUNGS VPS 504, для различных производственных и энергетических объектов. В каталоге «Олниса» представлено оборудование ведущих производителей, предназначенное для применения в современных инженерных системах. Поставка продукции выполняется с соблюдением требований к качеству и техническим характеристикам оборудования.
