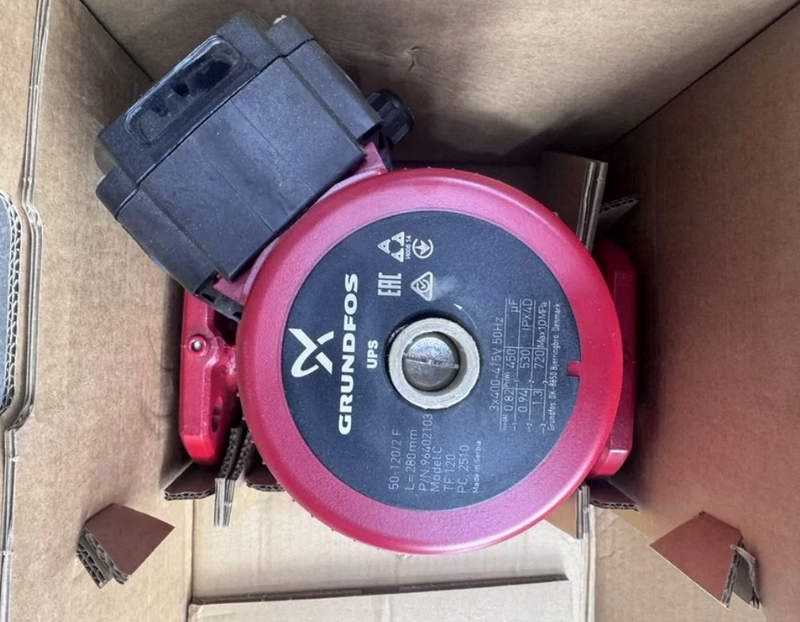

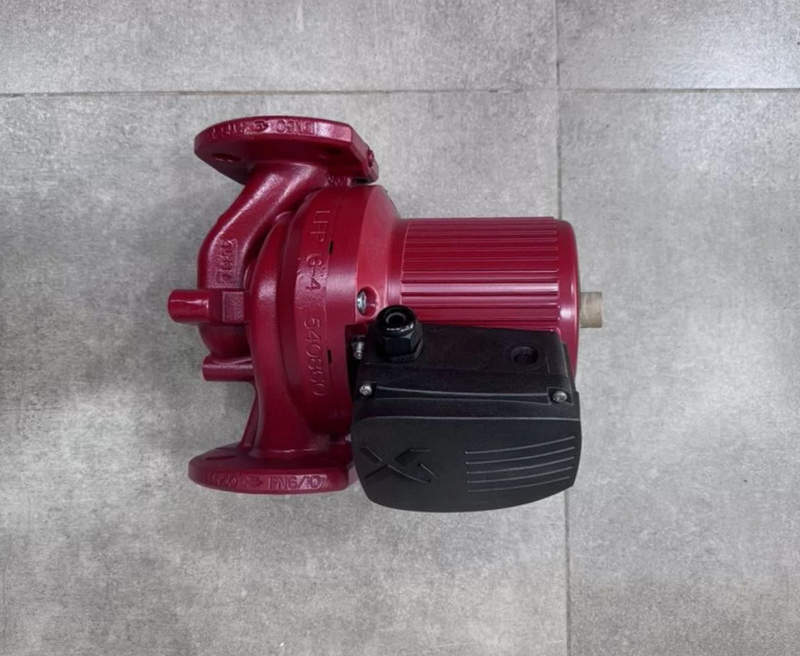

Циркуляционный насос Grundfos 50-120 F для стабильного движения теплоносителя
Циркуляционный насос Grundfos 50-120 F предназначен для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Модель применяется в отопительных, тепловых и технологических системах, где требуется стабильный расход жидкости при изменяющемся сопротивлении сети. Конструкция ориентирована на длительную работу и использует перекачиваемую среду для смазки и охлаждения ротора.
Технические характеристики
Основные параметры Grundfos 50-120 F определяют гидравлические и электрические возможности агрегата. Для данного типоразмера характерны следующие рабочие значения:
- номинальный условный проход присоединений — DN 50,
- количество фиксированных скоростей вращения — 3,
- максимальная температура перекачиваемой среды — ориентировочно до +110 C,
- минимальная допустимая температура жидкости — около +2 C,
- монтажная длина фланцевого корпуса — порядка 280 мм,
- степень защиты электрической части — не ниже IP 44,
- рабочая среда — вода и водные теплоносители без абразивных включений.
Принцип работы
Последовательность процессов при работе агрегата включает:
- создание вращающегося магнитного поля обмотками статора,
- вращение ротора и рабочего колеса с выбранной частотой,
- поступление жидкости к центральной части рабочего колеса,
- ускорение потока лопатками под действием центробежных сил,
- перемещение жидкости к периферии рабочего колеса,
- вывод теплоносителя через напорный фланец в трубопровод.
Корпус гидравлической части рассчитан на фланцевое подключение DN 50 и давление теплоносителя до 10 бар. Электрическая коробка предназначена для подключения питания и переключения скорости. При монтаже ось ротора располагают горизонтально, чтобы обеспечить правильную работу подшипников и охлаждение двигателя.
Области применения
Характеристики Grundfos 50-120 F позволяют использовать его в инженерных и технологических системах. Типовыми направлениями применения являются:
- теплообменные установки с замкнутым движением воды,
- контуры вентиляционных калориферов,
- технологические системы с циркуляцией неагрессивной жидкости,
- многозональные отопительные сети с регулируемой нагрузкой.
Таким образом, Grundfos 50-120 F представляет собой циркуляционный насос фланцевого типа, рассчитанный на создание напора до 12 м и работу в системах отопления и теплопередачи. Трехскоростное регулирование позволяет изменять гидравлическую производительность, а схема с мокрым ротором обеспечивает компактность и устойчивость при продолжительной эксплуатации. Соблюдение требований к монтажу, теплоносителю, заполнению контура и допустимому давлению необходимо для сохранения расчетных характеристик.
