Источник бесперебойного питания ExeGate UNL 2000: защита оборудования от сбоев электросети
ExeGate UNL 2000 относится к линейно-интерактивному классу и предназначен для сохранения электропитания нагрузки при исчезновении сети, а также для компенсации отклонений напряжения без немедленного перехода на аккумулятор. Устройство применяется с электронной техникой, чувствительной к провалам и отключениям сети. Номинальная мощность составляет 2000 ВА, активная — около 1200 Вт.
Технические характеристики
Основные параметры ExeGate UNL 2000 характеризуют его мощность, сетевой диапазон и автономный режим. Ключевые значения следующие:
- рабочий диапазон входного напряжения — ориентировочно 140–300 В,
- время переключения на аккумулятор — обычно 2–6 мс,
- форма сигнала в автономном режиме — ступенчатая аппроксимация синусоиды,
- архитектура — Line-Interactive,
- КПД в сетевом режиме — более 90 %,
- автоматическая стабилизация — встроенная AVR,
- холодный старт — поддерживается,
- защита от перегрузки и короткого замыкания — предусмотрена.
Основные параметры батарейного контура следующие:
- тип аккумуляторов — герметичные свинцово-кислотные AGM,
- номинальное напряжение контура — 24 В,
- типовая схема — 2 аккумулятора по 12 В,
- емкость каждого аккумулятора — порядка 9 А·ч,
- время основного заряда — примерно 6–8 ч,
- автономность при малой нагрузке — до нескольких десятков минут,
- автономность при нагрузке, близкой к максимальной, — несколько минут,
- контроль глубокого разряда — автоматический,
- переход на резерв выполняется при исчезновении сети или выходе напряжения за допустимые пределы.
Принципы и режимы работы
Работа ExeGate UNL 2000 основана на постоянном контроле входной сети. В нормальных условиях энергия поступает к нагрузке через тракт стабилизации, а зарядный модуль поддерживает аккумуляторы в готовности. При снижении либо повышении напряжения AVR ступенчато корректирует его с помощью автотрансформатора. Если сеть пропадает или параметры выходят за рабочий диапазон, электроника переводит питание на инвертор. Основные режимы работы устройства следующие:
- сетевой режим с питанием через стабилизирующий тракт,
- режим AVR при пониженном напряжении,
- режим AVR при повышенном напряжении,
- холодный старт без внешнего питания,
- защитное отключение при перегрузке, коротком замыкании или глубоком разряде.
В батарейном режиме напряжение 24 В поступает на инвертор и преобразуется в переменное около 220 В. Для линейно-интерактивных ИБП данного класса характерна аппроксимированная синусоида, поэтому при подключении оборудования с особыми требованиями к форме напряжения необходимо учитывать тип нагрузки. Работа системы выполняется автоматически.
Особенности конструкции

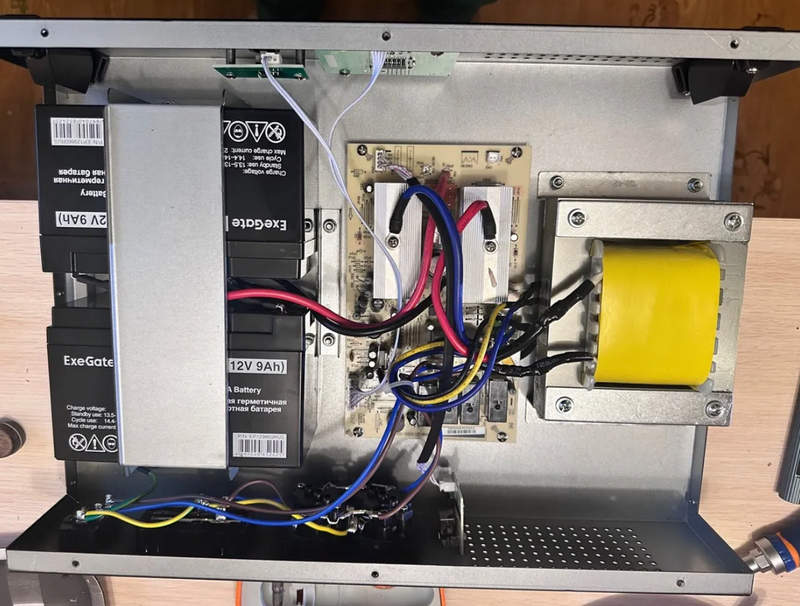

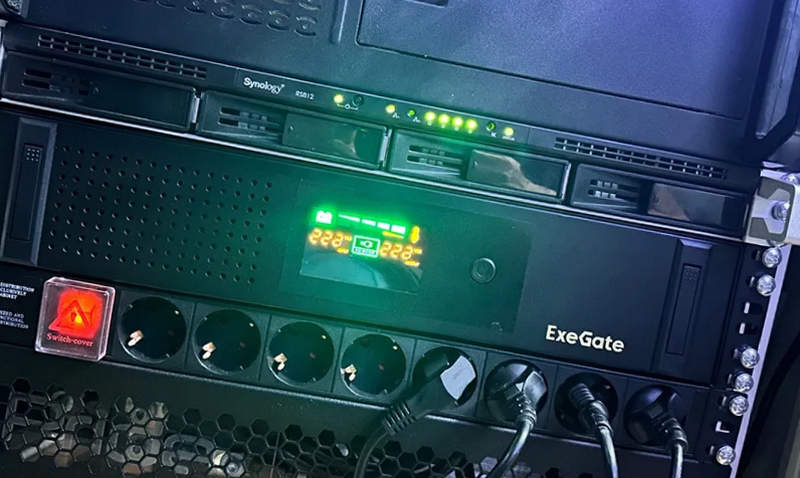

Корпус ExeGate UNL 2000 объединяет автотрансформатор AVR, инвертор, зарядный узел, управляющую плату, защитные цепи и аккумуляторный отсек. На передней панели располагаются кнопка включения и средства индикации, отображающие наличие сети, работу от батареи, перегрузку и состояние аккумуляторов. Сзади размещаются выходные разъемы, сетевое подключение и защитные элементы. Вентиляционные отверстия обеспечивают отвод тепла от трансформатора и силовых полупроводников.
Области применения
Основные варианты использования следующие:
- кассовые аппараты и торговые терминалы,
- небольшие серверные устройства,
- системы видеонаблюдения и регистраторы,
- офисная техника без высоких пусковых токов,
- контроллеры, измерительные приборы и электронные блоки автоматики.
Таким образом, ExeGate UNL 2000 — линейно-интерактивный источник бесперебойного питания мощностью 2000 ВА, предназначенный для защиты электронной нагрузки от отключений, провалов и повышений напряжения. Архитектура Line-Interactive, AVR, батарейный контур 24 В и автоматическое переключение обеспечивают резервное питание в офисных, телекоммуникационных и автоматизированных системах. Компания «Олниса» осуществляет поставку ExeGate UNL 2000 и другого промышленного электрооборудования.
