Блоки питания ExeGate 80 Plus Bronze — решение для производительных систем

Оборудование ExeGate с маркировкой 80 PLUS Bronze относится к импульсным источникам питания, преобразующим сетевое переменное напряжение в стабилизированные постоянные линии для вычислительной техники. Уровень Bronze характеризует энергетическую эффективность: уменьшение доли мощности, рассеиваемой в виде тепла, снижает нагрев силовых элементов и нагрузку на охлаждение. Значения мощности и состав разъемов зависят от конкретной модели.

Технические характеристики

Основные технические показатели можно представить следующим образом:

• номинальная мощность распространенных исполнений составляет примерно 500–1000 Вт,
• входное напряжение версий с широким диапазоном находится в пределах 100–240 В переменного тока,
• частота питающей сети составляет 50–60 Гц,
• основная нагрузочная линия +12 В используется для процессора, видеокарты, двигателей накопителей и других мощных потребителей,
• линии +5 В и +3,3 В предназначены для логических узлов, накопителей и периферийных цепей,
• дежурная линия +5VSB остается активной до запуска основной системы,
• линия −12 В сохраняется для совместимости с отдельными цепями системной платы,
• КПД класса 80 PLUS Bronze при типовых режимах составляет ориентировочно 82–85 % и выше,
• при нагрузке 20 % ориентир эффективности составляет около 82 %,
• при нагрузке 50 % эффективность достигает примерно 85 %,
• при нагрузке 100 % ориентир составляет около 82 %,
• коэффициент мощности при активной коррекции PFC может приближаться к 0,9–0,99,
• диаметр вентилятора в распространенных ATX-исполнениях составляет 120 или 140 мм.

Принципы и режимы работы

Работа источника основана на преобразовании энергии. Сетевой EMI-фильтр подавляет высокочастотные помехи, выпрямительный мост формирует постоянное напряжение, а активный PFC-каскад в соответствующих моделях корректирует форму потребляемого тока и создает высоковольтную шину. Затем силовые транзисторы переключаются с частотой в десятки килогерц, передавая энергию через импульсный трансформатор. После выпрямления и фильтрации формируются линии постоянного тока. Основные рабочие режимы источника следующие:

• дежурный режим с активной линией +5VSB,
• запуск после сигнала PS_ON от системной платы,
• режим малой нагрузки с пониженным тепловыделением,
• номинальный режим при средней мощности и высоком КПД,
• режим высокой нагрузки с ростом тока по линии +12 В и скорости вентилятора,
• защитное отключение при коротком замыкании, перегрузке или недопустимых электрических параметрах.

Особенности конструкции

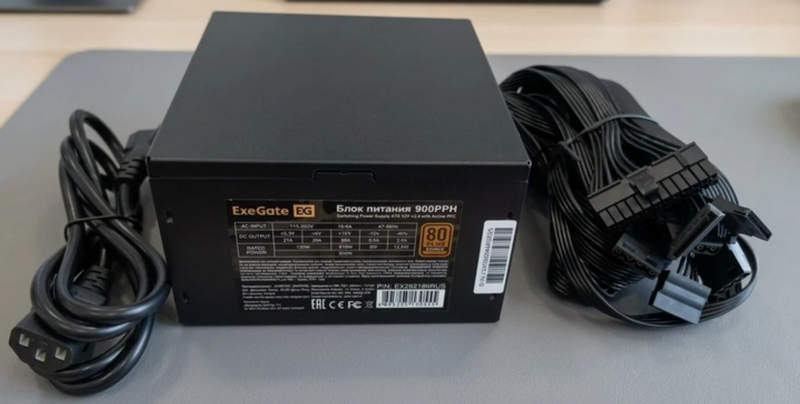

В металлическом корпусе ATX размещаются входной фильтр, выпрямитель, PFC-каскад, конденсаторы, транзисторы, трансформатор, вторичные выпрямители и выходные LC-фильтры. Радиаторы отводят тепло, а вентилятор охлаждает нагруженные зоны. Кабельная система в зависимости от исполнения может быть несъемной, частично модульной либо модульной. Для системной платы используется разъем 20+4 pin ATX, для процессора — 4+4 pin EPS12V, для видеокарт — PCIe 6+2 pin. Накопители подключаются через SATA, а отдельные версии имеют Molex. Электрическая развязка первичной и вторичной сторон обеспечивается импульсным трансформатором и изоляционными промежутками платы.

Системы защиты

Для импульсного блока питания критична реакция на аварийные режимы. В зависимости от схемотехники применяются следующие функции:

• OVP отключает выход при превышении допустимого напряжения,
• UVP реагирует на чрезмерное снижение выходного напряжения,
• OCP ограничивает или отключает линию при превышении допустимого тока,
• OPP срабатывает при превышении суммарной мощности,
• SCP отключает преобразователь при коротком замыкании,
• OTP прекращает работу при критическом росте температуры,
• SIP снижает риск повреждения входной части при импульсных воздействиях сети.

Энергетическая эффективность

Сертификация 80 PLUS Bronze означает, что значительная доля потребляемой энергии преобразуется в полезную выходную мощность. Например, при выдаче 500 Вт и КПД 85 % входная мощность составляет около 588 Вт, а примерно 88 Вт рассеивается в виде тепла. При КПД 80 % для тех же 500 Вт потребуется около 625 Вт, а потери достигнут примерно 125 Вт. Разница отражается на температуре компонентов, скорости вентилятора, акустическом режиме и суммарном энергопотреблении.

Области применения

Источники питания данного класса применяются в системах, где требуется стабильное преобразование сетевой энергии. Основные направления использования следующие:

• домашние и офисные персональные компьютеры,
• рабочие станции со средним энергопотреблением,
• системы с дискретными графическими адаптерами,
• компьютеры для обработки мультимедиа,
• игровые конфигурации при соответствии мощности требованиям компонентов,
• сборки с несколькими накопителями SATA,
• тестовые и лабораторные вычислительные стенды,
• промышленные компьютеры архитектуры ATX.

Таким образом, ExeGate 80 PLUS Bronze объединяет блоки питания с повышенной эффективностью преобразования, стабильными выходными линиями и комплексом защитных функций. Уровень Bronze позволяет уменьшить бесполезное тепловыделение и рациональнее использовать электроэнергию. Компания «Олниса» осуществляет поставку промышленного и электротехнического оборудования, включая продукцию ExeGate. Через «Олниса» заказчики могут приобретать оборудование для корпоративных, производственных и инфраструктурных задач. Компания обеспечивает поставку продукции в соответствии с условиями конкретного заказа.
