Газовый мультиблок DUNGS MB DLE 420 B01 — качество управления газовым потоком

DUNGS MB-DLE 420 B01 относится к комбинированной газовой арматуре для управления подачей топлива к горелочным устройствам. Конструкция объединяет несколько функциональных узлов и сокращает длину газового тракта. Мультиблок выполняет фильтрацию газа, стабилизацию давления, автоматическое перекрытие потока и контролируемое открытие клапанов. Работа основана на сочетании механического регулятора давления и электромагнитных запорных органов.

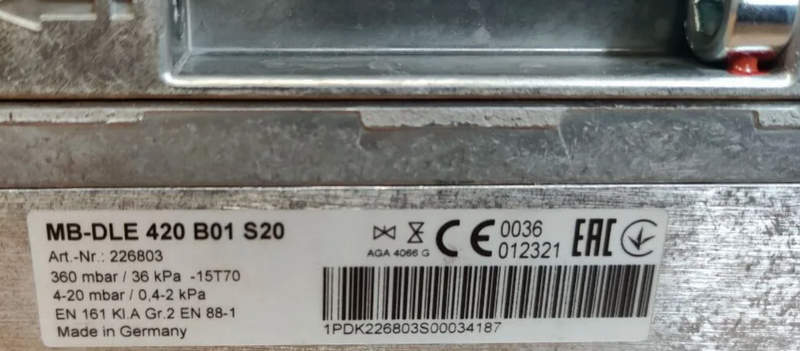

Технические характеристики

Основные параметры DUNGS MB-DLE 420 B01 определяют допустимые условия эксплуатации, способ подключения и рабочие режимы. Для исполнения характерно объединение фильтра, регулятора и двух автоматических клапанов в одном корпусе. К ключевым характеристикам относятся:

• максимальное входное рабочее давление — до 360 мбар,
• условный размер присоединения — DN 40,

• диапазон регулируемого выходного давления — ориентировочно 4–20 мбар в зависимости от установленной пружины,
• номинальное напряжение электромагнитных приводов — 230 В переменного тока,
• частота питающей сети — 50–60 Гц,
• время закрытия клапанов — менее 1 с,
• второй клапан исполнения DLE имеет замедленное регулируемое открытие,
• рабочая среда — природный и сжиженный углеводородный газ, а также совместимые нейтральные газы,
• допустимая температура окружающей среды — приблизительно от −15 до +70 C,
• фильтр располагается во входной зоне и задерживает механические загрязнения,
• контрольные штуцеры используются для измерения давления на отдельных участках газового тракта,
• при снятии питающего напряжения оба клапана автоматически переходят в закрытое положение.

Принцип работы

Функционирование мультиблока основано на последовательном прохождении газа через встроенные функциональные зоны. Сначала поток очищается фильтром, затем давление снижается и стабилизируется регулятором. После подачи управляющего напряжения электромагнитные приводы открывают запорные органы. Первый клапан срабатывает быстро, а второй формирует плавное увеличение расхода. Последовательность работы выглядит следующим образом:

• газ поступает во входной канал и проходит через фильтрующий элемент,
• регулятор поддерживает заданное давление на выходной стороне,
• первый электромагнитный клапан открывает основной проход после подачи напряжения,
• второй клапан начинает движение с ограниченной скоростью,
• начальный расход газа увеличивается до установленного рабочего значения,
• при исчезновении напряжения возвратные пружины закрывают оба клапана,

• подача топлива к горелке прекращается независимо от текущего режима установки.

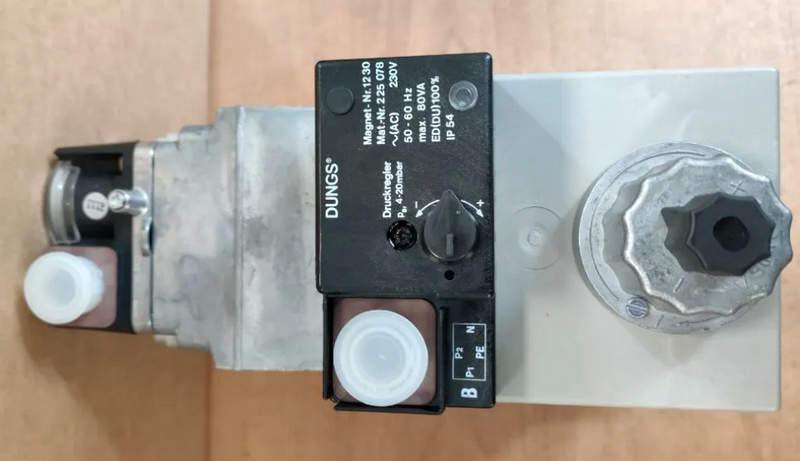

Особенности конструкции

Корпус DUNGS MB-DLE 420 B01 выполнен как единый функциональный блок с внутренними каналами, соединяющими фильтр, регулятор давления и две запорные ступени. Такое решение уменьшает количество внешних соединений и сокращает длину газовой рампы. Во входной части расположен сменный фильтрующий элемент. Регулятор включает мембрану, настроечную пружину и каналы обратной связи, реагирующие на изменение выходного давления. Запорные клапаны содержат электромагнитные катушки, подвижные сердечники, возвратные пружины, седла и эластичные уплотнения. Вторая ступень оснащена механизмом замедленного открытия, благодаря которому стартовый поток возрастает не скачком, а контролируемо. На корпусе предусмотрены контрольные точки для измерения давления и подключения элементов газовой автоматики. Компоновка обеспечивает доступ к отдельным узлам.

Режимы работы и регулирование

Рабочие состояния мультиблока определяются наличием управляющего напряжения, положением двух клапанов и настройкой регулятора. Устройство рассчитано на автоматическую работу в составе горелочной системы. Основные режимы следующие:

• исходный режим — оба клапана закрыты, подача газа прекращена,
• пусковой режим — первый клапан открывается после управляющего сигнала, второй начинает замедленное открытие,
• режим начального расхода — поток ограничивается установленной величиной стартового хода,
• рабочий режим — клапаны открыты, а регулятор стабилизирует выходное давление,
• аварийный режим — снятие напряжения вызывает быстрое закрытие обоих запорных органов,
• контрольный режим — давление измеряется через встроенные штуцеры до и после функциональных ступеней.

Области применения

Мультиблок используется в газовых установках, где необходим компактный узел регулирования и автоматического отсечения топлива. Конкретная схема определяется мощностью горелки, давлением газа и параметрами автоматики. Основными направлениями применения являются:

• промышленные газовые горелки котлов,
• теплогенераторы и нагревательные установки,
• технологические печи,
• сушильное оборудование,
• газовые рампы горелочных систем,
• котельные агрегаты с автоматическим прекращением подачи топлива,
• промышленные установки, требующие стабилизации давления перед горелкой.

Эксплуатационные преимущества

Объединение нескольких функций в одном корпусе повышает компактность и упрощает построение газового тракта. Практические преимущества модели заключаются в следующем:

• надежное автоматическое перекрытие газа,
• плавный пуск горелочного устройства,
• стабильность выходного давления,
• уменьшенное количество внешних соединений,
• компактные размеры узла,
• удобство контроля рабочих параметров,
• пригодность для длительной промышленной эксплуатации.

Таким образом, DUNGS MB-DLE 420 B01 представляет собой многофункциональный газовый мультиблок, объединяющий фильтрацию, регулирование давления и двойное автоматическое перекрытие потока. Конструкция обеспечивает контролируемый пуск горелки и быстрое прекращение подачи топлива при снятии напряжения. Устройство применяется в котельных, нагревательных и технологических системах, где необходимы компактность газовой арматуры и стабильность рабочих параметров. Компания «Олниса» осуществляет поставку DUNGS MB-DLE 420 B01 и другого промышленного оборудования. Поставка оборудования по РФ. «Олниса» поставляет промышленное оборудование DUNGS для комплектации производственных и энергетических объектов.
