Реле напряжения DigiTOP VA-32A: надежный контроль параметров электросети

DIGITOP VA-32A представляет собой электронное устройство защиты однофазной электрической сети, объединяющее контроль напряжения и тока нагрузки. Аппарат отключает потребителей при выходе параметров за установленные пределы и восстанавливает питание после нормализации режима. Назначение VA-32A состоит в ограничении воздействия перенапряжения, пониженного напряжения и токовой перегрузки.

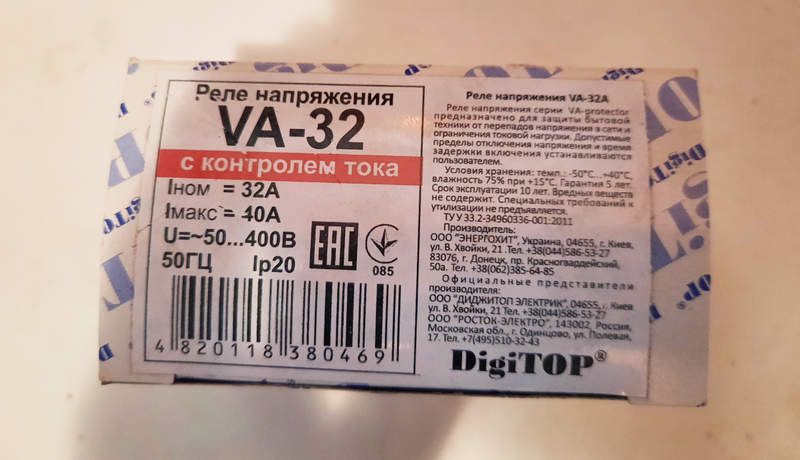

Технические характеристики

Рабочие параметры DIGITOP VA-32A определяют допустимые режимы и диапазоны настройки защиты. Основные характеристики следующие:

• номинальное напряжение однофазной сети — 220–230 В переменного тока частотой 50 Гц,
• максимальный коммутируемый ток нагрузки — 32 А,
• предельная мощность активной нагрузки при 220 В — около 7,0 кВт,
• диапазон отображаемого напряжения — ориентировочно 50–400 В,
• верхний порог отключения регулируется примерно в пределах 210–270 В,
• нижний порог отключения регулируется примерно в пределах 120–200 В,
• порог ограничения по току устанавливается до 32 А,
• задержка повторного включения после нормализации сети задается от нескольких секунд до нескольких минут,
• контролируемая сеть — однофазная, с фазным и нулевым проводниками,
• монтаж выполняется на стандартную DIN-рейку 35 мм,
• параметры задаются кнопками на лицевой панели,
• текущие значения напряжения и тока выводятся на цифровой индикатор.

Принципы и режимы работы

Работа VA-32A основана на непрерывном измерении входного напряжения и тока силового тракта. Электронная схема сопоставляет измеренные величины с заданными порогами. При нарушении хотя бы одного условия реле размыкает цепь нагрузки, а после восстановления допустимого режима запускает выдержку времени. Основные режимы работы следующие:

• нормальный режим — нагрузка подключена, напряжение и ток находятся внутри заданных границ,
• защита от перенапряжения — питание отключается при превышении верхнего порога,
• защита от пониженного напряжения — нагрузка отключается при снижении напряжения ниже заданного уровня,
• токовая защита — силовая цепь размыкается при превышении установленного ограничения,
• задержка включения — после восстановления параметров устройство отсчитывает заданный интервал,
• режим настройки — изменяются пороги напряжения, токовое ограничение и время задержки,
• режим индикации — дисплей отображает контролируемые величины и служебные состояния.

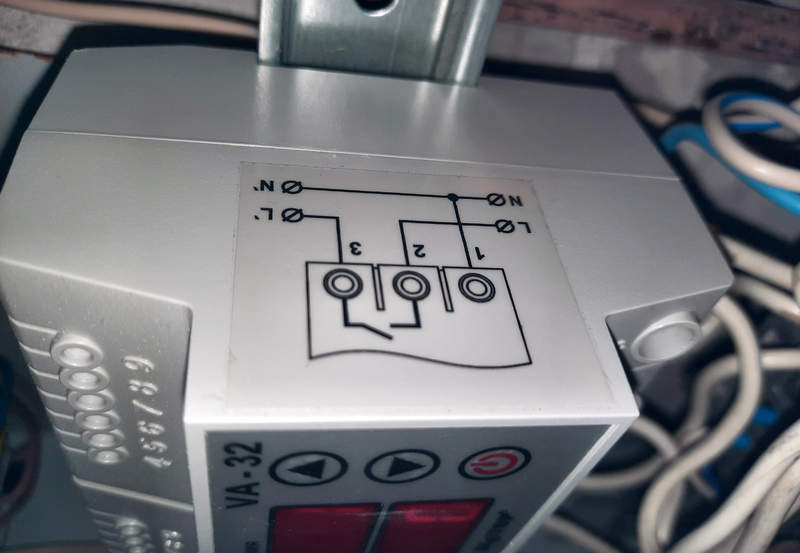

Особенности конструкции

Корпус DIGITOP VA-32A выполнен в модульном формате для распределительных устройств. На передней панели размещены цифровая индикация и органы настройки. Силовая часть рассчитана на коммутацию нагрузки до 32 А. Внутренняя схема включает измерительный узел, микроконтроллерный блок, источник питания, исполнительное реле и элементы индикации. Контроллер считывает напряжение и ток, сопоставляет их с настройками и формирует управляющий сигнал. Монтаж на DIN-рейку 35 мм позволяет размещать VA-32A рядом с автоматическими выключателями. Реле выполняет функцию контроля и отключения, поэтому защита линии от короткого замыкания обеспечивается отдельным автоматическим выключателем.

Настраиваемые параметры

Для согласования работы защиты с нагрузкой пользователь задает несколько величин. Основные регулируемые параметры включают:

• нижний предел напряжения, при достижении которого нагрузка отключается,
• верхний предел напряжения, определяющий границу защиты от перенапряжения,
• максимально допустимый ток нагрузки в пределах до 32 А,
• время задержки повторного включения после нормализации сети,
• режим отображения текущего напряжения и тока,
• сохранение введенных установок после отключения питания.

Области применения

DIGITOP VA-32A используют в однофазных сетях, где требуется совместный контроль напряжения и потребляемого тока. Частые области применения следующие:

• распределительные щиты квартир и частных домов,
• линии питания холодильного и климатического оборудования,
• цепи небольших электродвигателей и насосов,
• электропитание офисной и вычислительной техники,
• однофазные линии производственных помещений,
• группы потребителей с суммарным током до 32 А,
• оборудование, чувствительное к отклонениям сетевого напряжения.

Таким образом, DIGITOP VA-32A является комбинированным устройством контроля однофазной сети, рассчитанным на защитное отключение при недопустимых отклонениях напряжения и превышении заданного тока. Регулируемые пределы и задержка повторного включения позволяют использовать реле в бытовых, коммерческих и производственных распределительных системах. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, включая устройства контроля и защиты DIGITOP. «Олниса» поставляет продукцию для комплектации электрических систем, распределительных щитов и промышленных объектов. Поставка промышленного оборудования через компанию «Олниса» ориентирована на стабильное снабжение предприятий необходимыми компонентами.
