Реле контроля фаз Dekraft 380В: особенности работы и преимущества промышленного применения

Реле контроля фаз 380В Dekraft представляет собой специализированное электротехническое устройство, предназначенное для непрерывного анализа параметров трехфазных сетей переменного тока и управления коммутационными цепями при возникновении аварийных режимов. Оборудование серии РК-101 применяется для защиты электрических установок, асинхронных двигателей, систем автоматического ввода резерва и промышленных потребителей, чувствительных к качеству питающего напряжения. Принцип действия устройства основан на сравнении фактических параметров сети с установленными рабочими пределами и формировании управляющего сигнала при обнаружении отклонений. Реле контроля фаз Dekraft 380В выполняет функции контроля порядка чередования фаз, выявления исчезновения одной из фаз, определения превышения или снижения напряжения, а также контроля несимметрии фазового напряжения.

Технические характеристики

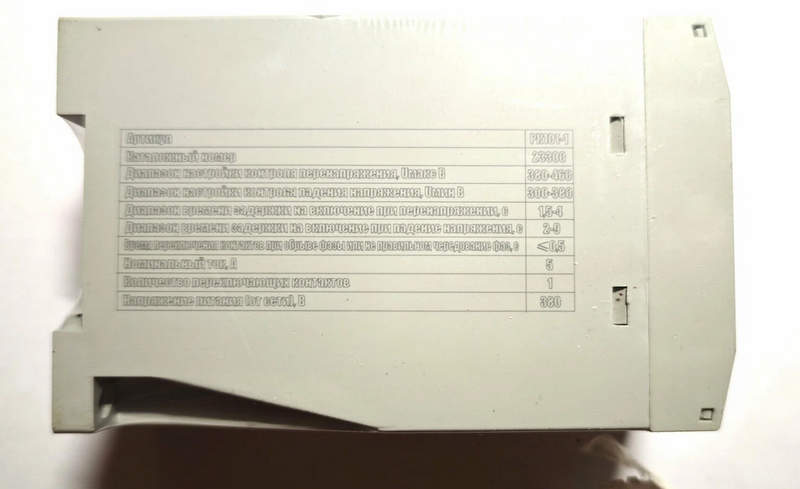

Основные параметры реле контроля фаз Dekraft 380В определяют возможности устройства при эксплуатации в распределительных системах низкого напряжения. Конструкция рассчитана на работу с трехфазными электрическими сетями, где требуется постоянный контроль состояния питающей линии и быстрое отключение оборудования при неблагоприятных условиях. Модельный ряд серии РК-101 включает исполнения с различными габаритами и временными настройками реагирования. К основным техническим характеристикам относятся:

• номинальное напряжение питания цепи управления 380–400 В переменного тока частотой 50 Гц,
• диапазон контролируемого напряжения от 300 до 460 В переменного тока,

• контроль трехфазных сетей с оценкой параметров каждой фазы,
• наличие одного переключающего контакта для управления внешними коммутационными устройствами,
• максимальное регулируемое время задержки срабатывания до 8–9 секунд в зависимости от исполнения,
• минимальное регулируемое время задержки срабатывания от 1,5–2 секунд,
• контроль правильного порядка чередования фаз перед включением нагрузки,
• контроль отсутствия одной или нескольких фаз питающей сети,
• определение режима повышенного напряжения при выходе параметров за допустимые значения,
• определение режима пониженного напряжения при снижении сетевого уровня,
• контроль асимметрии напряжений между фазами,
• ширина корпуса исполнения РК-101 тип 01 составляет 46 мм,
• высота корпуса исполнения РК-101 тип 01 составляет 71 мм,
• глубина корпуса исполнения РК-101 тип 01 составляет 114 мм,
• ширина корпуса исполнения РК-101 тип 02 составляет 24 мм,
• высота корпуса исполнения РК-101 тип 02 составляет 83 мм,
• глубина корпуса исполнения РК-101 тип 02 составляет 91 мм,
• гарантийный срок эксплуатации оборудования составляет 3 года.

Работа реле основана на измерении линейных напряжений трехфазной сети и сравнении полученных значений с установленными диапазонами. При соответствии параметров нормальному режиму устройство замыкает управляющую цепь, обеспечивая подачу сигнала на подключенное оборудование. При выявлении аварийного состояния контакты переключаются, что позволяет отключить защищаемую нагрузку или передать сигнал управления в систему автоматики.

Особенности конструкции устройства

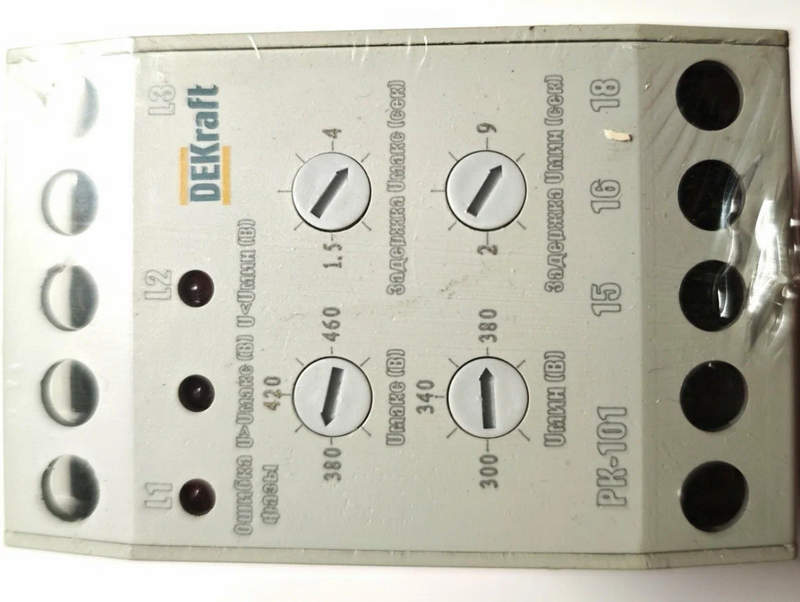

Конструкция реле контроля фаз 380В Dekraft выполнена в компактном корпусе для размещения внутри электрических шкафов и распределительных щитов. Устройство включает измерительный блок, электронную схему обработки сигналов, выходной коммутационный элемент и систему индикации состояния. Внутренняя электронная часть постоянно анализирует параметры питающей сети, определяя соответствие установленным условиям работы. Корпус выполнен с учетом требований к монтажу модульного оборудования на стандартных распределительных системах. Подключение осуществляется через винтовые клеммы, обеспечивающие надежную фиксацию проводников. Электронный измерительный модуль контролирует амплитудные значения напряжения между фазами, отслеживает изменение последовательности подключения и фиксирует нарушения, которые могут привести к повреждению электрических установок. Особенностью конструкции является возможность регулирования времени задержки реакции. Такой принцип позволяет исключить ложные отключения при кратковременных колебаниях параметров сети и обеспечить корректное функционирование подключенного оборудования. Световая индикация информирует о состоянии сети и причине срабатывания защиты, что повышает удобство контроля технического состояния электрической системы.

Области применения

Реле контроля фаз Dekraft 380В используется в различных электротехнических системах, где требуется защита оборудования от нестабильности питающего напряжения. Устройство применяется как элемент автоматизированных схем управления и защиты. Основные направления использования включают:

• защиту трехфазных асинхронных электродвигателей от аварийных режимов питания,
• контроль электрических параметров промышленных установок,
• применение в шкафах управления технологическим оборудованием,
• использование в системах автоматического ввода резерва,
• контроль питающих линий производственных объектов,
• защиту насосных агрегатов и вентиляционного оборудования,
• применение в распределительных щитах коммерческих и промышленных зданий,
• контроль правильности подключения фаз при эксплуатации электрических систем.

Принципы работы и режимы контроля

Функционирование реле контроля фаз Dekraft основано на последовательном анализе нескольких параметров электрической сети. Устройство работает в автоматическом режиме и не требует постоянного внешнего управления после включения в схему. К основным режимам контроля относятся:

• режим контроля порядка чередования фаз, при котором определяется правильная последовательность подключения фазных проводников,
• режим контроля обрыва фазы, при котором фиксируется отсутствие напряжения одной из фаз и формируется сигнал отключения,
• режим контроля минимального напряжения, при котором устройство реагирует на снижение уровня питания ниже установленного значения,
• режим контроля максимального напряжения, при котором выявляется превышение допустимого уровня,
• режим контроля асимметрии фаз, при котором анализируется разница между параметрами отдельных фаз,
• режим временной задержки, позволяющий настроить интервал между обнаружением нарушения и переключением выходного контакта.

Таким образом, реле контроля фаз Dekraft 380В является современным решением для контроля состояния трехфазных электрических сетей и защиты промышленного оборудования от неблагоприятных изменений параметров питания. Устройства серии РК-101 сочетают функциональность, компактность и надежность, обеспечивая эффективное управление коммутационными цепями. Компания «Олниса» осуществляет поставку промышленного оборудования, включая реле контроля фаз Dekraft 380В и электротехнические устройства различного назначения. В каталоге компании представлена продукция для оснащения промышленных объектов, систем автоматизации и распределительных комплексов. «Олниса» обеспечивает поставку качественного оборудования от проверенных производителей для предприятий различных отраслей.
