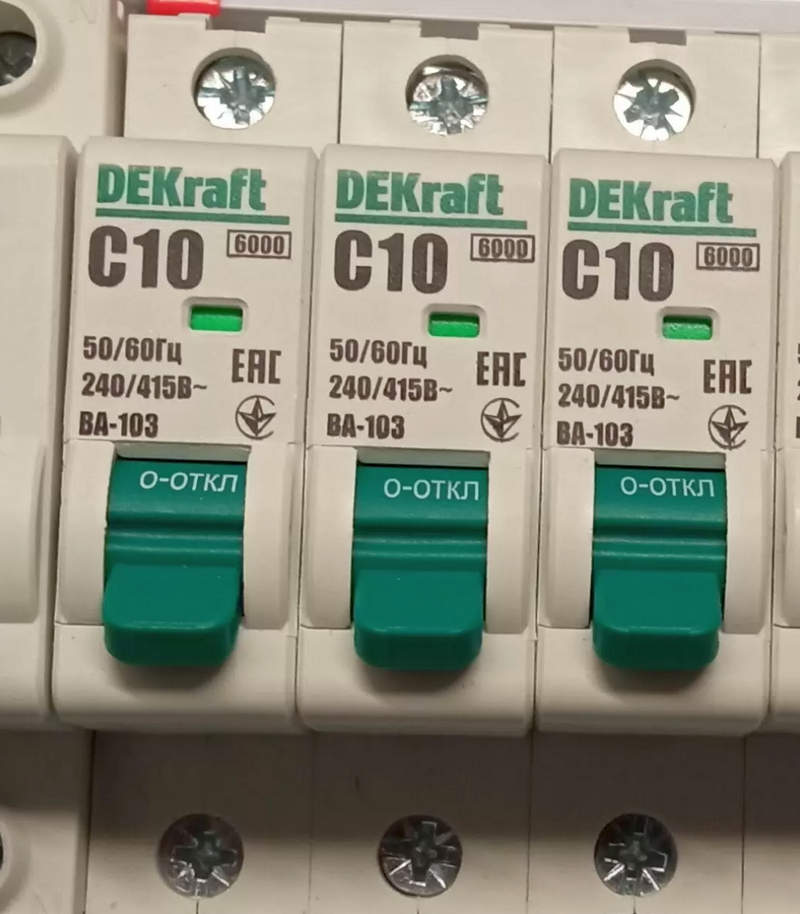

Автоматический выключатель DEKraft ВА-103: надежная защита электрических цепей

Автоматический выключатель DEKraft ВА-103 относится к низковольтной коммутационной аппаратуре и предназначен для защиты электрических цепей от короткого замыкания и длительной перегрузки. Аппарат применяется в распределительных устройствах переменного тока, где требуется автоматическое отключение поврежденного участка.

Технические характеристики

Параметры DEKraft ВА-103 определяют область его применения. Для серии характерны следующие типовые значения:

• номинальное рабочее напряжение переменного тока — до 400/415 В,
• импульсное выдерживаемое напряжение — до 6 кВ,
• предельная отключающая способность при 400 В — до 25–36 кА в зависимости от модификации,
• рабочий ресурс механизма — несколько тысяч циклов,
• установка — стационарная.

Защитная часть формирует автоматическое отключение при аварийных режимах. Основные процессы работы следующие:

• после расцепления силовые контакты размыкаются независимо от положения рукоятки,
• электрическая дуга направляется в дугогасительную камеру и дробится металлическими пластинами,
• после устранения причины аварии аппарат может быть повторно включен после взвода механизма.
• Рабочий цикл включает несколько устойчивых состояний. Основные состояния следующие:
• включено — главные контакты замкнуты и проводят рабочий ток,
• отключено вручную — контакты разомкнуты оператором,
• аварийное расцепление — механизм показывает автоматическое срабатывание,
• повторный взвод — рукоятка переводится в исходное положение перед включением.

Особенности конструкции

Корпус DEKraft ВА-103 изготовлен из электроизоляционного термостойкого материала и объединяет токоведущие детали, контактную систему, расцепители и приводной механизм. Внутри расположены неподвижные и подвижные силовые контакты, связанные с механизмом свободного расцепления. Тепловой элемент реагирует на продолжительное превышение номинального тока и создает выдержку времени, поэтому кратковременный пусковой импульс не обязательно вызывает отключение. Электромагнитный узел действует при токах высокой кратности значительно быстрее. Для гашения дуги применяется камера с металлическими пластинами, увеличивающими длину разряда. Контактная система рассчитана на многократные коммутационные операции, а изоляционные промежутки и внутреннее разделение токоведущих узлов снижают риск перекрытия при отключении аварийного тока. Присоединительные зажимы предназначены для подключения силовых проводников соответствующего сечения.

Принцип работы

В нормальном режиме DEKraft ВА-103 находится во включенном положении и пропускает ток через главные контакты. При росте нагрузки выше номинального значения тепловой расцепитель постепенно нагревается. Чем выше кратность перегрузки, тем меньше время отключения. При коротком замыкании ток возрастает многократно, магнитное поле электромагнитного расцепителя резко усиливается, якорь воздействует на защелку, а энергия пружин быстро разводит контакты. После размыкания контактов отключение завершается в дугогасительной системе. Последовательность процесса следующая:

• между расходящимися контактами возникает электрическая дуга,
• газодинамические и электромагнитные силы перемещают ее в дугогасительную камеру,
• дуга делится на несколько коротких участков между металлическими пластинами,
• напряжение дуги возрастает, а ток уменьшается,
• после перехода переменного тока через ноль проводящий канал деионизируется и цепь разрывается.

Области применения

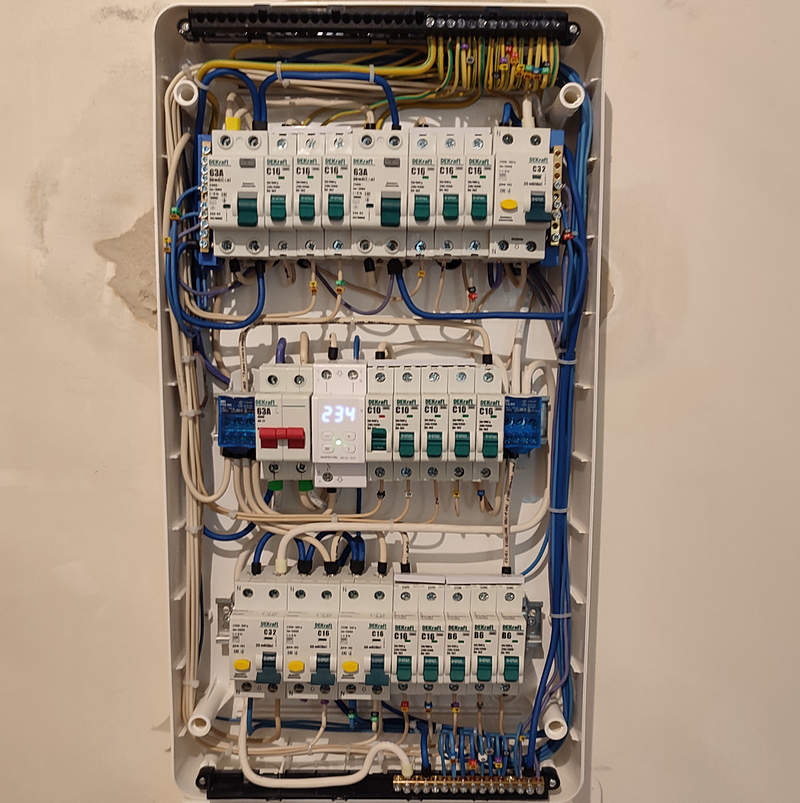

DEKraft ВА-103 применяют в низковольтных распределительных устройствах, где требуется защита силовых фидеров и групп потребителей. Основные области использования следующие:

• цепи питания электродвигателей в согласованных схемах защиты,
• силовые линии производственного оборудования,
• электроснабжение инженерных систем зданий,
• распределение энергии на коммерческих и административных объектах,
• локальные участки промышленных сетей 400 В.

Таким образом, DEKraft ВА-103 представляет собой автоматический выключатель в литом корпусе, совмещающий коммутацию с тепловой и электромагнитной защитой цепи. Конструкция ориентирована на работу в сетях до 400/415 В и обеспечивает отключение перегрузок и коротких замыканий механизмом свободного расцепления и дугогасительной системой. Компания «Олниса» поставляет DEKraft ВА-103 и другую промышленную электротехническую продукцию для предприятий и организаций. «Олниса» обеспечивает поставку оборудования для комплектования объектов и формирования эксплуатационного резерва.
